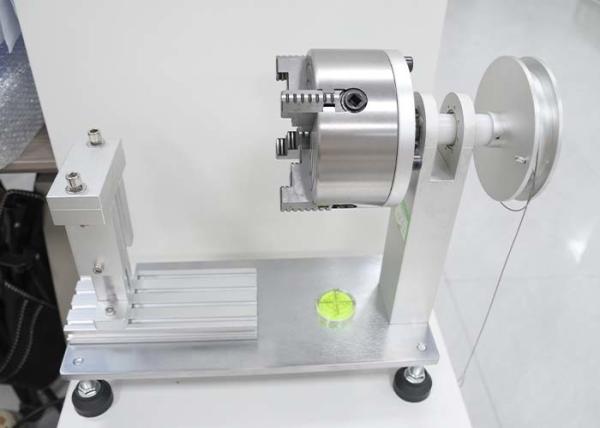

Dispositivo de prueba de torsión IEC 60884-1 para ensayo de desgaste de la cubierta del cable de anclaje del cable del enchufe y la toma de corriente

Descripción del producto

Este dispositivo de prueba de torsión de anclaje de cable está diseñado para probar la durabilidad mecánica y la resistencia al desgaste de las conexiones de cable de enchufe y toma de corriente, centrándose especialmente en el área de alivio de tensión. Cumple totalmente con múltiples normas internacionales, incluyendo IEC 60884-1:2006 cláusula 23.2, IEC 60335-1 cláusula 25.15 y VDE 0620 tabla 18.

El equipo simula las condiciones de estrés del mundo real aplicando un par calibrado a través de un sistema de pesas y un brazo de fuerza, asegurando una verificación confiable del rendimiento del anclaje del cable y la protección contra fuerzas de torsión o tracción.

Características y construcción

Utiliza un mecanismo de disco de torsión con múltiples pesas calibradas para simular un par de 0,1 a 0,425 N·m.

Fabricado con un diseño compacto y duradero con dimensiones de 300×200×300 mm (Ancho×Profundidad×Alto).

Dispositivo de fijación ajustable incorporado (apertura horizontal y vertical de 60 mm) para una fácil configuración de la muestra.

Pasos de operación claros con ciclos de prueba ajustables (hasta 9999 veces) y una configuración predeterminada de 100 ciclos.

Ideal para enchufes, tomas de corriente móviles, salidas de toma de corriente fijas y conjuntos de conectores de cable.

Especificaciones técnicas

Diámetro del disco de torsión: 100 mm

Rango de torsión: 0,1, 0,15, 0,25, 0,35, 0,425 N·m

Pesos de carga: 2N, 3N, 5N, 7N, 8,5N (1 de cada uno incluido)

Ajuste del ciclo de prueba: 0–9999 veces (ajustable)

Entorno operativo: Temperatura 0–40℃ | Humedad 30%–90%

Peso del dispositivo: Aprox. 10 kg

Apertura del dispositivo de fijación: 60 mm horizontal y vertical

Accesorios incluidos

Juego de pesas de prueba estándar (2N a 8,5N)

Juego completo de herramientas y tornillos de fijación de muestra

Tornillos de posicionamiento integrados para el ajuste del dispositivo de fijación

Aplicaciones típicas

Pruebas de conformidad para fabricantes de enchufes y tomas de corriente

Laboratorios de cumplimiento de seguridad eléctrica

Departamentos de I+D centrados en pruebas de durabilidad eléctrica

Notas de uso
Antes de realizar la prueba de torsión, asegúrese de que la prueba de retención del cable se haya completado según los requisitos de la IEC. Asegure la alineación horizontal del equipo utilizando los pies de nivelación para obtener resultados precisos.
