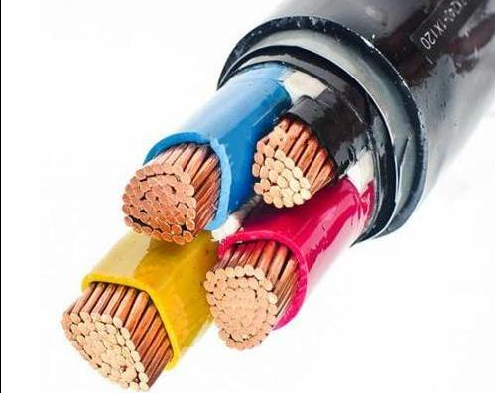

cable subterráneo aislado XLPE/PVC eléctrico acorazado de la base del cobre del cable de la cinta de acero 3x240+1x120mm2
cable subterráneo aislado XLPE/PVC eléctrico acorazado de la base del cobre del cable de la cinta de acero 3x240+1x120mm2
cable subterráneo aislado XLPE/PVC eléctrico acorazado de la base del cobre del cable de la cinta de acero 3x240+1x120mm2
cable subterráneo aislado XLPE/PVC eléctrico acorazado de la base del cobre del cable de la cinta de acero 3x240+1x120mm2
cable subterráneo aislado XLPE/PVC eléctrico acorazado de la base del cobre del cable de la cinta de acero 3x240+1x120mm2
cable subterráneo aislado XLPE/PVC eléctrico acorazado de la base del cobre del cable de la cinta de acero 3x240+1x120mm2
cable subterráneo aislado XLPE/PVC eléctrico acorazado de la base del cobre del cable de la cinta de acero 3x240+1x120mm2
cable subterráneo aislado XLPE/PVC eléctrico acorazado de la base del cobre del cable de la cinta de acero 3x240+1x120mm2
Especificaciones
Número de modelo :
YJV22 VV22 3+1
Lugar del origen :
Shangai, China
MOQ :
Negociable
Condiciones de pago :
L/C, T/T
Capacidad de la fuente :
100KM/Week
Plazo de expedición :
10 días
Detalles de empaquetado :
Tambor de madera
Nombre del producto :
Cable subterráneo de STA
Aislamiento :
PVC/XLPE
conductor :
Cobre
armadura :
Cinta de acero
Tamaños :
1,0 ~ sqMM 630
Corazones :
3+1 corazones
Chaqueta :
PVC/PE/LSZH
Muestra libre :
Sí
Garantía :
2 años
Normas :
IEC/BS/ES/VDE
Descripción

cable subterráneo aislado XLPE/PVC eléctrico acorazado de la base del cobre del cable de la cinta de acero 3x240+1x120mm2



Detalles del cable


1.U0/U: 0.6/1kV



2.Standard: IEC60502, BS7870, GB/T12706



temperatura de trabajo 3.Max.: el °C 90, puede ser el °C 110 como requisito



4.Conductor: La clase el 1/2 recoció el sólido o filamentos de cobre desnudos



5.Insulation: XLPE



6.Armored: STA



7.Sheath: PVC



8. Área seccionada transversalmente: 1.5~630mm2



9. Corazones: 1~5 corazones, 3C+1E, 4C+1E, 3C+2E



10. El embalar: Tambor de madera o como requisito



11.Certification: ISO9001/ISO14001/OHSAS18001/CCC/CE/CB



12.Remark: La resistencia ignífuga, de fuego, el fumar bajo y el halógeno libremente, o la otra propiedad pueden estar disponibles







Usos



El cable acorazado de la base del cable eléctrico YJV22 4+1 de STA se aplica a las líneas de la transmisión y de la distribución de la corriente eléctrica con Uo/clasificado CA U hasta e incluir del voltaje 0.6/1kV.

Para la instalación al aire libre e interior en ubicaciones húmedas y mojadas, puesto directamente en la tierra donde están presentes las tensiones mecánicas excesivas en inclinarse y terrenos móviles y en la colocación vertical o inclinada, así como en las ubicaciones susceptibles al desplazamiento.



YJ: Aislamiento de XLPE

V: Aislamiento del PVC

V: Envoltura del PVC

22: Cinta de acero galvanizada armoring

32: Alambre de acero galvanizado armoring





Estándares



International: IEC 60502, IEC 60228, IEC 60332

China: GB/T 12706.1-2008

Otros estándares tales como BS, estruendo e ICEA a petición

fuente-tamaño: 10.0000pt; mso-fuente-perfil fuera de línea: 0.0000pt; ” Tipo ST2de >PVC a IEC 60502, negro





Datos técnicos



Voltaje clasificado: 0,6/1 kilovoltio

Temperatura máxima del conductor: debajo de normal (90 OC), la emergencia (130OC) o cortocircuita no más que 5 condiciones de s (250℃).

Min. Ambient Temp. 0 OC, después de la instalación y solamente cuando el cable está en un de posición fija

Radio de doblez mínimo: cable O.D de 12 x







Especificaciones





Nom. Corte transversal del conductor No/diámetro de los filamentos. Del conductor Grueso del aislamiento Grueso interno de la cubierta Grueso de acero de la cinta Grueso de la envoltura Aproximadamente O.D. Approx.Weight Max. D.C Resistance del conductor (℃ 20) CA del voltaje de la prueba Grado actual
milímetro2 pc/mm milímetro milímetro milímetro milímetro (milímetro) kg/km Ω /km kV/5min En el aire (a) En el suelo (A)
3 × 2,5 del × 4+ 1 1/2.25+1/1.38 0,7 1,0 2 × 0,2 1,5 16,0 443 4,61 3,5 34 45
3 × 4 del × 6+ 1 1/2.76+1/2.25 0,7 1,0 2 × 0,2 1,5 17,0 531 3,08 3,5 43 57
3 × 6 del × 10+ 1 7/1.38+1/2.8 0,7 1,0 2 × 0,2 2,0 20,0 741 1,83 3,5 60 77
3 × 10 del × 16+ 1 7/1.78+7/1.38 0,7 1,0 2 × 0,2 2,0 23,0 1135 1,15 3,5 83 105
3 × 16 del × 25+ 1 7/2.14+7/1.78 0,9 1,0 2 × 0,2 2,0 26,0 1556 0,727 3,5 105 125
3 × 16 del × 35+ 1 7/2.52+7/1.78 0,9 1,0 2 × 0,2 2,0 28,0 1896 0,524 3,5 125 155
3 × 25 del × 50+ 1 10/2.52+7/2.14 1,0 1,0 2 × 0,2 2,0 31,0 2518 0,387 3,5 160 185
3 × 35 del × 70+ 1 14/2.52+7/2.52 1,1 1,2 2 × 0,2 2,5 36,0 3293 0,268 3,5 200 225
3 × 50 del × 95+ 1 19/2.52+10/2.52 1,1 1,2 2 × 0,5 2,5 40,0 4349 0,193 3,5 245 270
3 × 70 del × 120+ 1 24/2.52+14/2.52 1,2 1,2 2 × 0,5 2,5 44,0 5365 0,153 3,5 285 310
3 × 70 del × 150+ 1 30/2.52+14/2.52 1,4 1,4 2 × 0,5 3,0 49,0 6468 0,124 3,5 325 345
3 × 95 del × 185+ 1 37/2.52+19/2.52 1,6 1,4 2 × 0,5 3,0 52,0 7854 0,0991 3,5 375 390
3 × 120 del × 240+ 1 48/2.52+24/2.52 1,7 1,6 2 × 0,5 3,5 68,0 9814 0,0754 3,5 440 450
3 × 150 del × 300+ 1 61/2.52+30/2.52 1,8 1,7 2 × 0,5 3,5 71,0 12781 0,0601 3,5 505 515
3 × 240 del × 400+ 1 61/2.97+48/2.52 2,0 1,7 2 × 0,5 3,5 76,0 16359 0,0470 3,5 570 575



cable subterráneo aislado XLPE/PVC eléctrico acorazado de la base del cobre del cable de la cinta de acero 3x240+1x120mm2




Embalaje y envío



Todo el cable para exportar es embalado y protegido bien por el tambor de madera o el tambor de madera y de acero.

El material de embalaje se depende del peso y del tamaño del cable.

La buena información, la información de la fabricación, y la información del cliente se imprime firmemente en cada tamaño del tambor.



Después de los tambores de cable bien llenos enviados al puerto marítimo, ella se carga en el envase de 20 pies o el envase de 40 pies. Todo el tambor de cable es fijado firmemente por el cinturón de seguridad para asegurarse de, ningún movimiento durante la carga de mar.

El tamaño del envase chosed según el peso de mercancías cargadas total o según el requisito del cliente.





Nuestros servicios



♦ somos el que está de la fabricación más grande de alambre y de cable de transmisión eléctricos en el sudoeste de China y tenemos más de 20 años produciendo y comercializando experiencia.

♦ aceptamos al OEM. Se modifican para requisitos particulares el tamaño y el material del cable. Ur posee el logotipo y

propio diseño es agradable. Produciremos según su requisito y descripción;

El ♦ por favor nos envía la investigación para más información de productos y le daremos la reacción en 12 horas.
