Pantalla LED de 7 segmentos y 4 dígitos blanco ultrabrillante - Ánodo común para controladores de horno y electrodomésticos

Área de la imagen principal del producto

Maqueta de escena de alta temperatura: La pantalla integrada en un controlador de horno, que muestra un tiempo de cocción ("03:30") o una temperatura ("180ºC") para enfatizar la compatibilidad con entornos de alta temperatura.

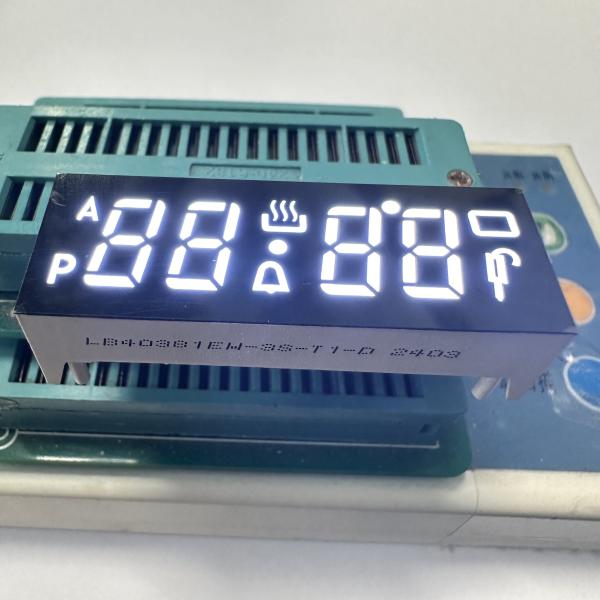

Primer plano luminoso: Dígitos blancos ultrabrillantes (por ejemplo, "220ºC") sobre un fondo negro, lo que demuestra un alto contraste y sin deslumbramiento, fundamental para la lectura al operar electrodomésticos calientes.
Diagrama etiquetado de dimensiones: Marcado claro de las dimensiones del paquete de 44×16×11,85 mm y una altura de carácter de 9,92 mm (0,38 pulgadas), visualizando su ajuste compacto para paneles de control de electrodomésticos.
Detalle del pin SMD: Toma del tipo de pin SMD para resaltar el fácil montaje en superficie para líneas de producción automatizadas.
Toma de prueba ambiental: La pantalla funciona en un entorno simulado de alta temperatura (etiquetado como "+120ºC") para mostrar la resistencia térmica.

Tabla de especificaciones principales

Especificación	Detalles
Tipo de pantalla	Pantalla numérica LED de 7 segmentos y 4 dígitos (optimizada para control de temporizador/temperatura)
Altura del carácter	9,92 mm (0,38 pulgadas) - ideal para la legibilidad a corta distancia (0,5-2 m, por ejemplo, paneles frontales de horno)
Dimensiones del paquete	44*16*11,85 mm - tamaño compacto para controladores de electrodomésticos con espacio limitado
Diseño de la cara/segmento	Cara negra + segmentos blancos ultrabrillantes - antirreflectante, alto contraste para la iluminación de la cocina
Polaridad	Ánodo común - compatible con los circuitos de control impulsados por ánodo convencionales
Color de emisión	Blanco ultrabrillante - visibilidad clara en cocinas brillantes o áreas de almacenamiento tenues
Temperatura de funcionamiento	Máx. +105ºC ~ +120ºC - resistente al calor para entornos de horno/cocina (resiste la proximidad a elementos calefactores)
Tipo de pin	SMD (Dispositivo de montaje en superficie) - admite el montaje SMT automatizado, lo que reduce los errores de producción
Cumplimiento	Cumple con RoHS/REACH - libre de sustancias restringidas (plomo, mercurio) para los mercados mundiales de electrodomésticos
Rasgos clave	Alta intensidad luminosa, bajo consumo de energía, larga vida útil (≥50.000 horas)

Puntos de venta clave
1. Resistencia extrema al calor para entornos de horno/cocina
Temperatura de funcionamiento de +105ºC~+120ºC: Diseñado con materiales resistentes a altas temperaturas (cara de PC resistente al calor, chips LED) para soportar el calor ambiental cerca de los elementos calefactores del horno o las cocinas de gas. A diferencia de las pantallas estándar (máx. +85ºC) que se desvanecen o fallan a altas temperaturas, esta pantalla mantiene un rendimiento estable, fundamental para los temporizadores/controles de temperatura del horno que funcionan durante horas a altas temperaturas.
Sin degradación del brillo térmico: Incluso a +120ºC, la intensidad luminosa (90-110 mcd típica) se mantiene constante, lo que garantiza que "200ºC" o "05:00" (temporizador) sea legible sin entrecerrar los ojos, evitando errores de cocción (por ejemplo, cocción insuficiente/excesiva debido a una temperatura ilegible).
2. Alta visibilidad y diseño práctico para uso en la cocina
Blanco ultrabrillante + cara negra: Los segmentos blancos cortan el deslumbramiento de la cocina (por ejemplo, luces debajo del gabinete, luz solar a través de las ventanas) y la cara negra mate elimina el reflejo. Perfecto para cocinas ocupadas donde los usuarios echan un vistazo rápido al horno mientras preparan otros alimentos.
Gran ángulo de visión: Ángulos de visión horizontal/vertical ≥120°, por lo que la pantalla es legible incluso cuando se está de pie al lado del horno (no es necesario inclinarse directamente frente a él), lo que mejora la seguridad del usuario (evita inclinarse demasiado cerca de los electrodomésticos calientes).
3. Eficiencia energética y fiabilidad a largo plazo
Bajo consumo de energía: El diseño de circuito optimizado utiliza solo 5-10 mA por segmento, lo que reduce el consumo general de energía del horno (fundamental para las certificaciones de electrodomésticos de eficiencia energética como ENERGY STAR).
Rendimiento estable y buena consistencia: Las pantallas del mismo lote tienen una desviación de ≤5% en voltaje y brillo, lo que garantiza una salida visual uniforme si se utilizan varias pantallas (por ejemplo, una cocina con controles separados de horno y estufa). La larga vida útil (≥50.000 horas) significa que no es necesario reemplazarlos con frecuencia, incluso para hornos que se utilizan a diario.
4. Fácil integración para los fabricantes de electrodomésticos
Compatible con IC: Funciona a la perfección con los IC de control de electrodomésticos comunes (por ejemplo, TM1637, MAX7219) para la visualización del temporizador/temperatura, lo que elimina la necesidad de desarrollar controladores personalizados. Acorta los ciclos de I+D de los electrodomésticos y reduce los costos de ingeniería.
Tipo de pin SMD: Diseñado para líneas de montaje SMT automatizadas, lo que permite una producción de alta velocidad (más de 20.000 unidades/día) con una intervención manual mínima. El tamaño compacto de 44×16×11,85 mm se adapta a los recortes de los paneles de control de electrodomésticos estándar, sin necesidad de rediseñar la carcasa.

Imagen de detalle

Aplicaciones objetivo
1. Controles de horno y cocina
Temporizadores de horno digitales multifunción: Muestran el tiempo de cocción ("04:30"), la cuenta regresiva de precalentamiento ("00:59") o la temperatura ("190ºC").
Cocinas de gas/placas de inducción: Muestran los niveles de calor ("5"), la configuración del temporizador ("01:00") o las alertas de seguridad (por ejemplo, "CALIENTE" mediante código numérico).
Hornos tostadores/ollas de cocción lenta: Indican el modo de cocción (códigos numéricos para "HORNEAR"/"ASAR") y el tiempo restante ("02:15").
2. Otros electrodomésticos
Microondas: Muestran el tiempo de cocción ("02:00") o los niveles de potencia ("70%").
Ollas a presión eléctricas: Muestran los niveles de presión (códigos numéricos) o el temporizador ("03:20").
Básculas de cocina inteligentes: Indican el peso ("1,2 kg") o la temperatura ("25ºC") para la preparación de alimentos.

Información de adquisición y entrega

Artículo de adquisición	Detalles
Cantidad mínima de pedido (MOQ)	100 piezas (pedidos de muestra: 5-10 piezas disponibles para pruebas)
Rango de precios unitarios	$0,22-$0,35/pieza (pedidos al por mayor ≥5000 piezas: se aplican descuentos escalonados)
Opciones de personalización	Color del segmento (ámbar/naranja), posición del punto decimal, diseño de pines
Capacidad de producción	18.000 piezas/día
Embalaje	Bandejas de plástico antiestáticas (150 piezas/bandeja) + cajas de cartón corrugado (a prueba de golpes)
Ciclo de entrega	En stock: 3-5 días hábiles; Personalizado: 8-12 días hábiles (incluidas las pruebas de alta temperatura)
Métodos de envío	Nacional: Express (SF/UPS); Exportación: Marítimo (FOB Shenzhen), Aéreo (DHL/FedEx)

Control de calidad
Pruebas de alta temperatura: Cada unidad se somete a una prueba de funcionamiento continuo de 24 horas a +120ºC para verificar la estabilidad térmica; solo se envían las unidades aprobadas.
Cumplimiento de materiales: Utiliza chips LED y plásticos resistentes al calor con certificación RoHS/REACH, que cumplen con los estándares de seguridad de electrodomésticos globales (por ejemplo, CE, UL, CCC).
Garantía: Garantía de 1,5 años por daños no humanos. Si la pantalla falla debido al calor o a defectos de material, se proporciona un reemplazo gratuito (se requiere el número de lote y el informe de prueba).

Imagen de la aplicación

Preguntas frecuentes (FAQ)
Pregunta: ¿Puede mostrar puntos decimales para una temperatura precisa (por ejemplo, "185,5ºC")?
Respuesta: Sí, cada dígito puede equiparse con un punto decimal (personalizable) para admitir lecturas precisas de temperatura o temporizador (por ejemplo, "00:30,5" para incrementos de medio minuto).
Pregunta: ¿La cara negra es resistente a los arañazos?
Respuesta: La cara utiliza material de PC mate con un revestimiento resistente a los arañazos, por lo que no mostrará fácilmente marcas de limpieza (por ejemplo, limpiar con un paño húmedo después de usarlo en la cocina).
Pregunta: ¿Requiere un disipador de calor para usarlo cerca de los elementos calefactores del horno?
Respuesta: No, la estructura interna y los materiales de la pantalla están diseñados para disipar el calor de forma natural. Se puede montar hasta a 10 cm de los elementos calefactores del horno sin disipadores de calor adicionales.
