13.3 pulgadas EDP TFT pantalla LCD 1920 * 1080 píxeles 30 pines 72% NTSC relación 350cd / M2
13.3 pulgadas EDP TFT pantalla LCD 1920 * 1080 píxeles 30 pines 72% NTSC relación 350cd / M2
13.3 pulgadas EDP TFT pantalla LCD 1920 * 1080 píxeles 30 pines 72% NTSC relación 350cd / M2
13.3 pulgadas EDP TFT pantalla LCD 1920 * 1080 píxeles 30 pines 72% NTSC relación 350cd / M2
13.3 pulgadas EDP TFT pantalla LCD 1920 * 1080 píxeles 30 pines 72% NTSC relación 350cd / M2
13.3 pulgadas EDP TFT pantalla LCD 1920 * 1080 píxeles 30 pines 72% NTSC relación 350cd / M2
Especificaciones
Número de modelo :
Se trata de un sistema de control de las emisiones.
Lugar de origen :
ShenZhen / China
Cantidad mínima de pedido :
3 piezas
Condiciones de pago :
L/C, T/T, Western Union y Paypal
Capacidad de suministro :
3000K piezas por mes
El tiempo de entrega :
1 a 5 semanas
Detalles del embalaje :
paquete de exportación estándar
Palabras clave :
13Display LCD TFT de 0,3 pulgadas
Resolución :
pixeles 1920*1080
Tamaño del LCD :
305.2 x 178,1 x 2,7 (mm)
Área activa :
293.76 x 165,24 (mm)
Interfaz LCD :
LA informática
Tipo de pantalla :
Ángulos de visión completos del IPS
pantalla táctil :
CTP Opcional
Luminancia superficial :
350 cd/m2
Temperatura de funcionamiento. :
-10°C a +60°C
Temperatura de almacenamiento. :
-20℃ a +60℃
Relación NTSC :
El 72%
Proporción de contraste :
800
Muestra el color :
16.7M
Duración del LED :
40,000 horas
el certificado :
Se aplicará la norma ISO 9001:2015 / ISO 14001:2015
El cumplimiento :
Conforme con las normas REACH y RoHS
Descripción

Se aplicará el método de ensayo de la norma de calidad de los productos.

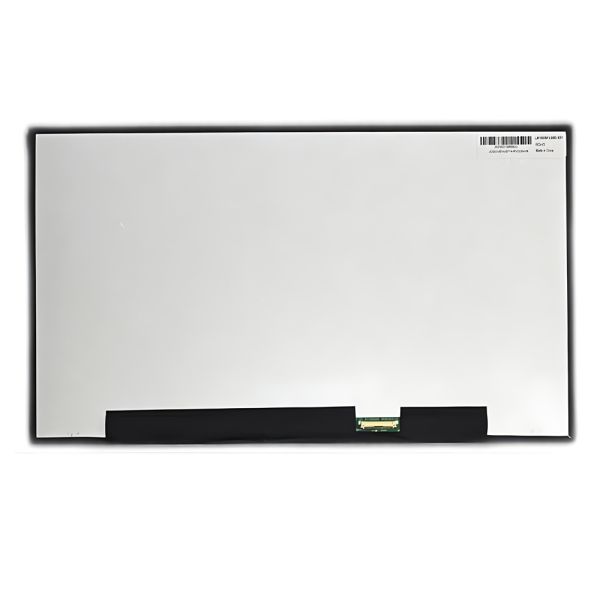

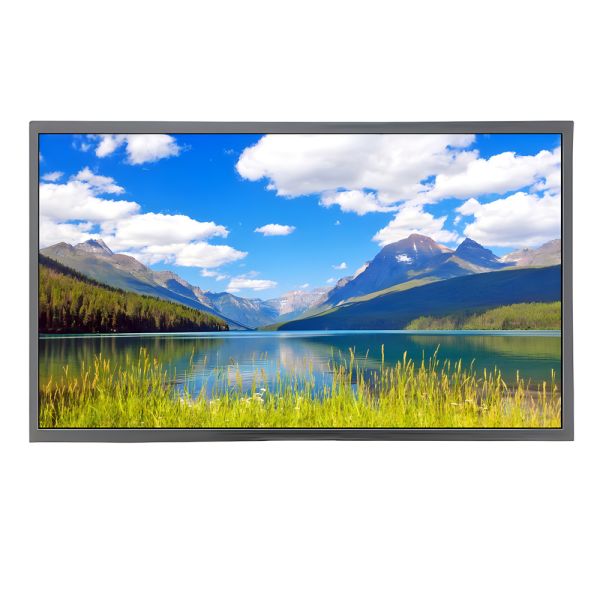

13.3 pulgadas EDP TFT pantalla LCD Introducción del producto



La pantalla LCD TFT EDP de 13,3 pulgadas es un dispositivo que utiliza tecnología de visualización de gama alta y es muy popular en dispositivos portátiles, pantallas comerciales,y aplicaciones industriales por su excelente calidad de imagen y versatilidadLa siguiente es una introducción detallada de una pantalla LCD TFT EDP de 13,3 pulgadas con una resolución de 1920 * 1080 píxeles, interfaz de 30 pines,y 72% de cobertura de la gama de colores NTSC y un brillo de 350cd/m2.



Características del producto
Marca y modelo:Se trata de un sistema de control de las emisiones.
Tipo de panel: a-Si TFT LCD
Tamaño: 13,3 pulgadas
Resolución: 1920 (RGB) × 1080 (FHD)
Disposición de los píxeles: rayas verticales RGB
Proporción de aspecto: 16:9
El espacio entre los puntos: 0,051 × 0,153 mm
El espacio entre los píxeles: 0,153 × 0,153 mm (166PPI)
Brillo: 350 cd/m2 (valor típico)
Relación de contraste: 800:1 (valor típico)
Ángulo de visión: 85/85/85/85 (valor típico)
Cobertura de la gama de colores: 72% (NTSC)
Tiempo de respuesta: 30 ms (valor típico) (Tr+Td)
Modo de visualización: VA/IPS, visualización normalmente en negro, transmisión
Tipo de luz de fondo: WLED
Temperatura de trabajo: -10 ~ 60 ° C
Temperatura de almacenamiento: -20 ~ 60 ° C


Rendimiento óptico
Este TFT de 13,3 pulgadas ofrece un alto brillo de 350 cd/m2 y una alta relación de contraste de 800:1El 72% de la cobertura de la gama de colores NTSC asegura la verdadera reproducción de los colores, haciendo que el efecto de visualización se acerque más a los colores naturales.



Características de la interfaz
Categoría de la señal: PED
Voltagem del panel: 3,3 V (valor típico)
Corriente del panel: 279/468 mA (típica/máxima)
Tipo de interfaz: Terminal
Número de pines de la interfaz: 30 pines


Área de aplicación
Esta pantalla LCD TFT EDP de 13,3 pulgadas es adecuada para varios escenarios de aplicación, incluyendo, entre otros:

Dispositivos portátiles: por ejemplo, ordenadores portátiles de gama alta, tabletas, etc.
Display comercial: utilizado para máquinas publicitarias, sistemas de difusión de información, etc.
Aplicación industrial: como interfaz de visualización para sistemas de control industriales.


Resumen de las actividades
Esta pantalla LCD TFT EDP de 13.3 pulgadas proporciona a los usuarios una excelente experiencia visual con su alta resolución, alto brillo, alto contraste y amplia cobertura de la gama de colores.Ya sea en ambientes de luz exterior fuerte o de poca luz interiorSu versatilidad y fiabilidad lo convierten en una opción ideal para diversos escenarios de aplicación.

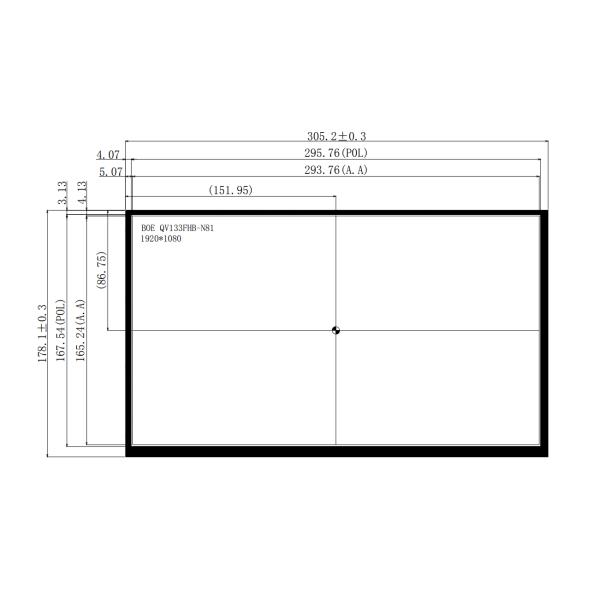

EsquemaDibujo

13.3 pulgadas EDP TFT pantalla LCD 1920 * 1080 píxeles 30 pines 72% NTSC relación 350cd / M2

13.3 pulgadas EDP TFT pantalla LCD 1920 * 1080 píxeles 30 pines 72% NTSC relación 350cd / M2





Definición del pin de interfaz



El número de pin. El símbolo En el caso de las empresas Función
1 Los datos de los Estados miembros deben ser publicados en el Diario Oficial de la Unión Europea. - Reservado para CD
2 H_GND P Ronda de alta velocidad
3 Carril 1_N Yo... Enlace de señal complementario Carril 1
4 Carril 1P Yo... Carril de enlace de señal verdadero 1
5 H_GND P Ronda de alta velocidad
6 Carril 0_N Yo... Carril de enlace de señal complementario 0
7 Carril 0_P Yo... Carril de enlace de señal verdadero 0
8 H_GND P Ronda de alta velocidad
9 El número de unidades de producción Yo... Canal auxiliar de la señal verdadera
10 El número de unidades de producción Yo... Canal auxiliar de la señal complementaria
11 H_GND P Ronda de alta velocidad
12 El número de unidad de control P Lógico LCD y potencia del controlador (3,3 V)
13 El número de unidad de control P Lógico LCD y potencia del controlador (3,3 V)
14 No incluido Yo... Reservado para uso de los fabricantes de LCD
15 El valor de las emisiones de CO2 P Lógica LCD y conexión a tierra del conductor
16 El valor de las emisiones de CO2 P Lógica LCD y conexión a tierra del conductor
17 El HPD ¿ Qué? Pín de señal de HPD
18 El LED-1 P Bajo luz de fondo
19 LED-2 P Bajo luz de fondo
20 LED-3 P Bajo luz de fondo
21 El LED-4 P Bajo luz de fondo
22 BL ENABLE Yo... Luz de fondo encendida/apagada
23 BL PWM DIM Yo... Sistema PWM
24 Las condiciones de los requisitos de seguridad de los vehículos - Reservado para uso de los fabricantes de LCD
25 SDA/NC - Reservado para uso de los fabricantes de LCD
26 BL PWR P Potencia de la luz de fondo
27 BL PWR P Potencia de la luz de fondo
28 BL PWR P Potencia de la luz de fondo
29 BL PWR P Potencia de la luz de fondo
30 No incluido - Reservado para uso de los fabricantes de LCD





Calificaciones máximas absolutas



Parámetro El símbolo - ¿Qué es eso? - ¿Qué quieres decir? Unidad Las observaciones
Voltado de la fuente de alimentación de la luz de fondo HVDDOUT - - V. Ta = 25 °C Nota 1 y 2 Observaciones
Corriente LED de luz de fondo Vehículo de alta velocidad - - - ¿Qué es?
Voltado inverso de luz de fondo LED V.R. - - V.
Temperatura de funcionamiento El TOP -10 años 60 °C



Ta = 25 °C Nota 1 y 2
Temperatura de almacenamiento TST -20 años. 60 °C
Humedad ambiental de funcionamiento Salta. - 90 Porcentaje RH
Humedad de almacenamiento Hst - 90 Porcentaje RH
Requisito de liberación de calor Las 15 °C





Especificaciones electrónicas de las pantallas LCD TFT



Parámetro El símbolo Las calificaciones Unidad
En el caso de las Tipo de producto Se trata de:
Voltado de entrada de la fuente de alimentación V DD 3.0 3.3 3.6 V.
Corriente de suministro de energía DPI - - - - ¿Qué es?
Voltado de la fuente de alimentación del conductor LED Válvulas de alta velocidad 2.7   24 V.
Corriente de alimentación del conductor LED Vehículo de alta velocidad   20 - - ¿Qué es?
Consumo de energía LED El PLED   2.7   No
Válvula de entrada de entrada de entrada VIT+     +100 MV
Voltado de entrada de umbral negativo - ¿Qué es eso? - 100     MV
Ventilación de modo común de entrada diferencial Vcom   DTD   V.





Especificaciones electrónicas de la luz de fondo



Parámetro El símbolo - ¿Qué es eso? Es un tipo. - ¿Qué quieres decir? Unidad
Voltado de alimentación VBL 5 12.0 37 V.
Corriente de alimentación para la luz trasera - ¿Cuál es el problema? 6



-

 25 - ¿Qué es?
Fuente de alimentación para la luz trasera El PLED 0.18 - 5.55 No
Voltado de la señal luminosa modulada VPWM H 1.2 - 5.0 V.
VPWM L 0 - 0.6 V.
Relación de trabajo de control de brillo El deber 1 - 100 %
Frecuencia de control de brillo fPWM 100 - 1,600 KHz
LED-BL ON/OFF Alta tensión VCNTH 1.2   5.0 V.
LED-BL encendido/apagado baja tensión VCNTL 0 - 0.6 V.
Duración del LED - 30,000 40,000 - h
