Corte ligero del indicador – a - líneas de la longitud para el acero del metal, corte a la línea de la longitud, corte del metal a la longitud

Detalle rápido:

1. Grueso: 0.4-1.0m m
2. Material: SOLDADO ENROLLADO EN EL EJÉRCITO, PPGI, o acero inoxidable, aluminio
3. Rajar tiras: 5 tiras/tiempo
4. Línea velocidad: 12meter/min
5. Peso material: 5Mt normalmente
6. Diámetro interno de la bobina: 508m m
7. Cortar tolerancia: ±1mm

Breve introducción:

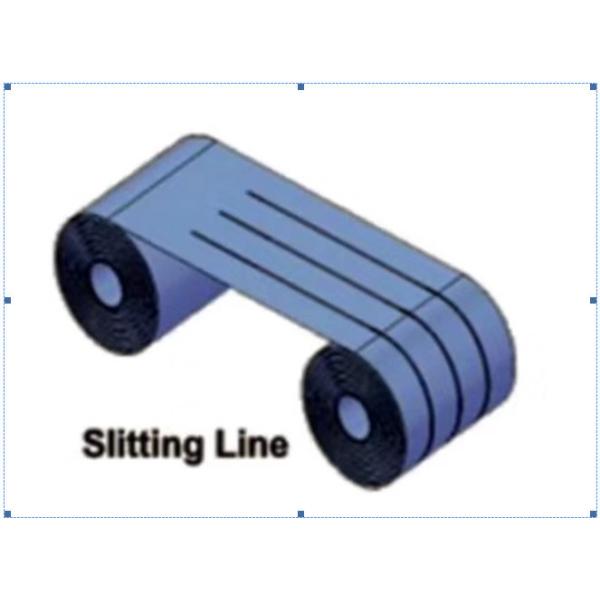

Las hojas de metal o los proveedores de las tiras necesitan siempre rajar y corte a la línea de la máquina de la longitud para la producción de hojas de metal con diversas anchuras o longitudes del SOLDADO ENROLLADO EN EL EJÉRCITO, de PPGI, o de bobinas inoxidables en grandes cantidades.

Hay muchas ocasiones que las tiras de acero estrechas son necesarias, por ejemplo, la producción de perno prisionero y las pistas, los listones del tejado o las barras de acero del ángulo se hace siempre de tiras de acero estrechas.

Así pues, para la producción continua del perno prisionero y de las pistas etc., después de rajar, el re-mecanismo de botes giratorios es necesario para la bobina del bebé

Lista de la máquina:

1. De-mecanismo de botes giratorios hidráulico 5Tons
2. Dispositivo de pre-nivelación simple
3. Rajar el dispositivo
4. Dispositivo de la guillotina
5. Re-mecanismo de botes giratorios conducido simple
6. Pantalla táctil del PLC y del IOP de Siemens, inversor de la marca de Schneider

Descripción/detalles técnicos del parámetro de la línea completa:

• O.N.U-mecanismo de botes giratorios hidráulico de 5TX1250m m con el coche de bobina

Sistema hydráulico para ampliar el agujero interno de la bobina, motor de la bomba: 3KW

Bobina Inner-diameter= 510±30m m

Capacidad de carga: Máximo 5 toneladas, máximo 1250m m de la anchura de la bobina

Afile la cuña para ampliar el tipo

Motor impulsor para dar vuelta a la bobina, 3KW

Inversor de la marca del delta

• Dispositivo de pre-nivelación simple
• Detalles el rajar y de la guillotina como tabla abajo:

• O.N.U-mecanismo de botes giratorios hidráulico de 5TX1250m m con el coche de bobina

Bobina Inner-diameter= 480m m

Capacidad de carga: Máximo 1 tonelada

Afile la cuña para ampliar el tipo

Motor impulsor a retroceder la bobina, 3KW

Inversor de la marca del delta

Cilindro neumático en el top para presionar las hojas

• Sistema de control del PLC

PLC de la marca de Siemens y pantalla táctil, inversor de la marca del delta de Schneider/Shihlin/, codificador de Omron

Corte-a-longitud tolerance≤±1mm

Voltaje 24V del control

• El estante del producto O.N.U-accionó, 3 metros de largo

Imágenes de la referencia del dibujo/de la disposición/del equipo del perfil:
