Paquete SMD TAIMAG HC-027 Transformador Ethernet PCMCIA 12 pines
Paquete SMD TAIMAG HC-027 Transformador Ethernet PCMCIA 12 pines
Paquete SMD TAIMAG HC-027 Transformador Ethernet PCMCIA 12 pines
Paquete SMD TAIMAG HC-027 Transformador Ethernet PCMCIA 12 pines
Paquete SMD TAIMAG HC-027 Transformador Ethernet PCMCIA 12 pines
Paquete SMD TAIMAG HC-027 Transformador Ethernet PCMCIA 12 pines
Especificaciones
Número de modelo :
HC-027
Lugar de origen :
Guangdong, China
Cantidad mínima de pedido :
1400 piezas
Condiciones de pago :
TT, días NET30/60/90
Capacidad de suministro :
6KK/mes
Tiempo de entrega :
Alrededor de 1-2 semanas
Detalles del embalaje :
Cintas y bobinas: 1400 piezas / bobina, 7000 piezas / cartón
Número de parte :
HC-027
Número de puerto :
Puerto único
No hay pines. :
12
Tasa de datos :
10/100Base-T
Paquete mecánico :
SMD
Temperatura de funcionamiento :
0°C a 80°C
Longitud :
8.4 mm
Ancho :
9.47 mm
Altura :
2.2 mm
Echada del Pin :
1.27m m
Descripción



Características del HC-02710/100 Base-TTransformador:

1Transformador Ethernet de alto rendimiento diseñado para aplicaciones 10/100Base-T.

2El HC-027 es totalmente compatible con RoHS, asegurando que esté libre de materiales peligrosos.

3El transformador no contiene materiales prohibidos por la SS-00259.

4. RoHS máxima de soldadura de 260 °C durante 3 ~ 5 segundos.

5Diseñado para satisfacer los requisitos de soldadura por reflujo infrarrojo (IR), garantizando la durabilidad y fiabilidad durante la fabricación.

6Cumple con las especificaciones IEEE 802.3, garantizando un rendimiento estable en aplicaciones de red.

7Su tamaño compacto y su diseño robusto lo hacen adecuado para diversos sistemas de redes industriales y comerciales modernos.

Especificaciones eléctricas @ 25°C:

El tipo

Impedancia de paso bajo de equilibrio de 100Ω

Ratio de vueltas ((± 5%)

TX/RX = 1CT:1CT

Pérdida de inserción

-1,1 dB MIN @ 0,1 ~ 125 MHz

Pérdida de retorno

-16 dB MIN @ 1 ~ 40 MHz

-10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz

Proporción de rechazo del modo común

-42 dB MIN @ 2 MHz

-15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz

Habla en cruz



-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz



OCL

Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros.

Cw/w

25 pF máximo. ((100KHz,100mV)

El DCR

El número de código de identificación de la unidad de control de seguridad (PIN).

7 a 8 y 11 a 12 PIN: 1,5 Ω máximo.
CASE Clasificación de la superficie de los pines Sn espesor 5 μm min.

Prueba de hipo

El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.
Temperatura de funcionamiento Entre 0°C y +80°C
El MSL 2


HC-027 Clasificación Perfiles de reflujo:

Característica del perfil Recolección libre de plomo
Tasa media de incremento (de TL a TP) 3°C / segundo máximo.
Precalentamiento
La temperatura mínima es de:
La temperatura máxima.
Tiempo (min a máximo) (t)		 150 °C
200 °C
60 a 180 segundos
Ts max. hasta TL
Tasa de incremento		 3°C / segundo máximo.
Tiempo mantenido por encima
La temperatura (TL)
Tiempo (tL)		 217 °C
60 a 150 segundos
Temperatura máxima (Tp)
Tiempo dentro de los 5 °C de la temperatura máxima real.		 260 +0 / -5 °C
3 a 5 segundos		 250 +0 / -5 °C
20 a 40 segundos
Rampada hacia abajo 6°C / segundo máximo.
Tiempo de 25 °C a la temperatura máxima 8 minutos como mucho.

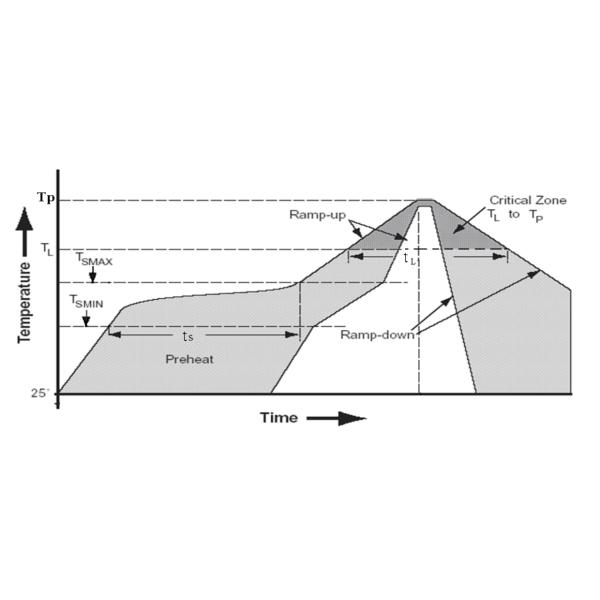

Profil de reflujo de la soldadura HC-027:
