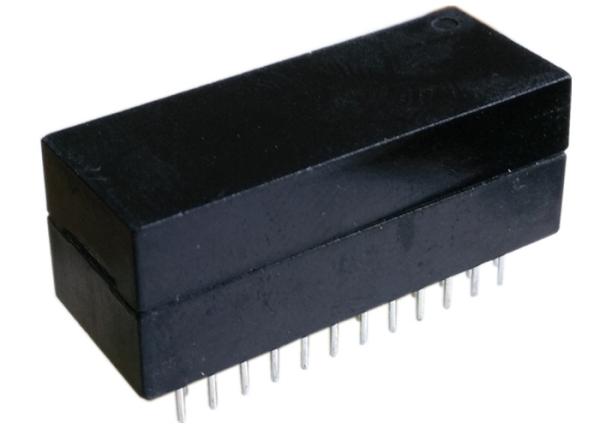

Transformador LAN DIP de ambos lados H4P041NX LF con cuatro puertos 10/100 Base-TX
Transformador LAN DIP de ambos lados H4P041NX LF con cuatro puertos 10/100 Base-TX
Especificaciones
Número de modelo :
H4P041NX-LF
Lugar del origen :
Guangdong, China
Cantidad mínima de pedido :
13/573/2288pcs
Condiciones de pago :
TT, días NET30/60/90
Capacidad de la fuente :
3KK/Month
El tiempo de entrega :
En el barco de existencias dentro de los 3 días
Detalles de empaquetado :
T&R
P/N :
H4P041NX LF
Tipo de transformador :
Transformador de lan de inmersión
Relación de giros :
1CT: 1CT
Dimensión :
37.8 mm l x 10.5 mm w x 7.8 mm h
hipot :
Variación de velocidad
Producción en masa :
Lp40453pnl
ROHS :
Sí
Puerto :
4
Descripción

H4P041NX LF – Transformador magnético LAN de 4 puertos 10/100 Base-TX

Bothhand H4P041NX LF

 Cross LP40453PNL

HN4264VG

 Hoja de datos/Precio/Especificación/3D

Descripción

El H4P041NX LF es un transformador magnético LAN de cuatro puertos 10/100Base-TX diseñado para proporcionar una excelente integridad de la señal, supresión de EMI y compatibilidad PHY. Cumple totalmente con los estándares IEEE 802.3 y presenta un OCL mínimo de 350 µH con polarización de 8 mA. Este transformador es ideal para equipos de redes Ethernet como conmutadores, concentradores, enrutadores y sistemas LAN integrados.

Características principales

  • Transformador magnético LAN de cuatro puertos, paquete DIP
  • Cumple con IEEE 802.3 para Ethernet 10/100Base-TX
  • OCL mínimo de 350 µH a 100 KHz, polarización de CC de 8 mA
  • Excelente rendimiento de pérdida de inserción, pérdida de retorno y diafonía
  • Alto aislamiento con 1500 Vrms Hi-Pot
  • Cumple con RoHS y es respetuoso con el medio ambiente
  • Temperatura de funcionamiento: 0°C a +70°C
  • Temperatura de almacenamiento: -25°C a +85°C

Hoja de datos del transformador LAN H4P041NX LF 10/100Base-TX:

Transformador LAN DIP de ambos lados H4P041NX LF con cuatro puertos 10/100 Base-TX

Transformador LAN DIP de ambos lados H4P041NX LF con cuatro puertos 10/100 Base-TX

Especificaciones eléctricas a 25°C

Parámetro Valor
Número de pieza H4P041NX LF
Relación de vueltas (±5%) TX 1CT:1CT, RX 1CT:1CT
OCL (µH Min) 350 a 100 KHz, 0,1 V, polarización de CC de 8 mA
Pérdida de inserción (dB máx.) -1,2 a 1–100 MHz
Hi-Pot (Vrms) 1500
Pérdida de retorno (dB mín.) -15 (30 MHz), -13 (50 MHz), -15 (80 MHz)
Diafonía (dB mín.) -35 (30–60 MHz), -30 (60–100 MHz)
CMR (dB mín.) -30 (1–30 MHz), -25 (30–60 MHz), -20 (60–125 MHz)

Módulo de cuatro puertos Both-hand H4P041NX LF 10/100Base-TX Lan Magnetic To All PHY
H4P041NX LF C855-2B4R-54 H4P041NX LF 0879-2C6R-54
HX1225FNL H4P041NX LF H4P041NX LF H4P041NX LF
0826-1X4T-43-F 0810-2H6R-28-F 0811-2X4R-28-F 0854-2X8R-GK-F
HX2326NL 20PT1024X LF H4P041NX LF 0895-2X6R-GK
13F-2010CNL H4P041NX LF S560-6600-GG HN4264VG
7490101120 H2001DG H4P041NX LF S553-6500-44
H2001DG S553-6500-E2 HN4264VG H4P041NX LF
S553-1084-11 LP41654ANL S560-6600-GM S553-6500-55
HN4264VG S553-6500-E4 S560-6600-GV HN4264VG
LP41654ANL H4P041NX LF H2001DG 7490101120

NOTAS:


1. Cumple con todos los estándares IEEE, incluido OCL de 350uH con polarización de 8mA
2. Canales TX y RX simétricos para capacidad auto MDI/MDIX
3. Para piezas que cumplen con RoHS, agregue el sufijo NL
4. Clasificación de soldadura pico RoHS "NL" 235℃.
