Especificaciones
Number modelo :
BIC-961.V1.0
Lugar del origen :
China
MOQ :
1pcs
Condiciones de pago :
T/T
Capacidad de suministro :
5000pcs por mes
Plazo de expedición :
8-9 días laborables
Detalles de empaquetado :
Vacío bags+Cartons
Materia prima :
Cuña de acero inoxidable
Tamaño de la plantilla :
520 x 420 milímetros =1 PCS
Grueso de la hoja :
0.12m m
Aspecto :
Grabando y electro puliendo
Descripción



Plantilla enmarcada de aluminio de la plantilla del laser empleada 520 x 420m m con la hoja de acero inoxidable de 0.12m m


1,1 descripción general

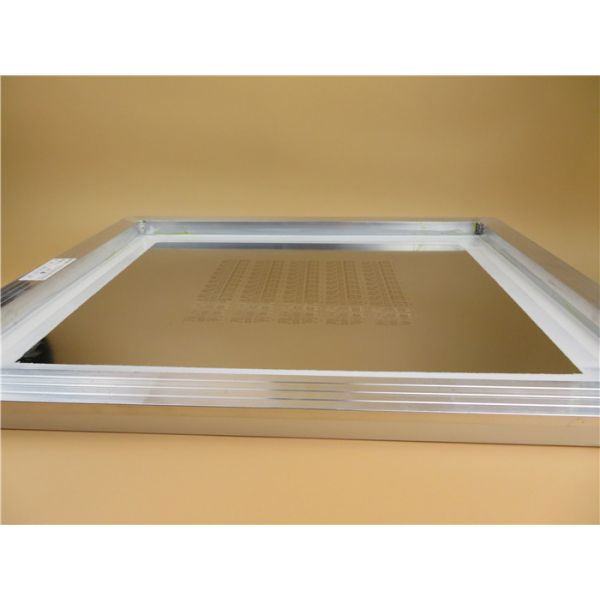

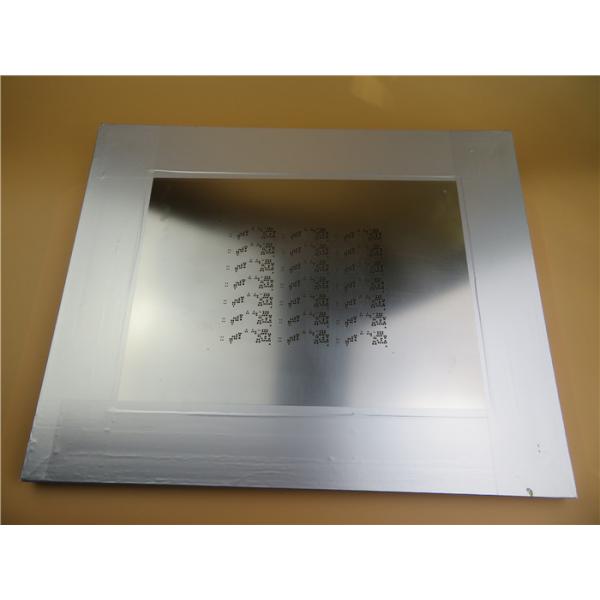

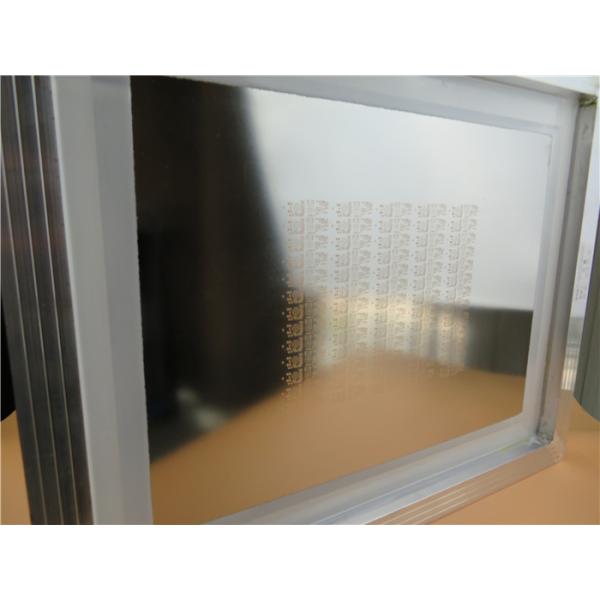

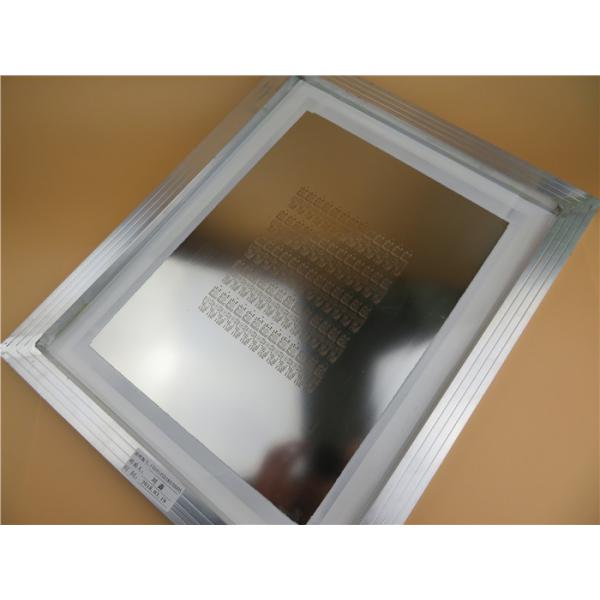

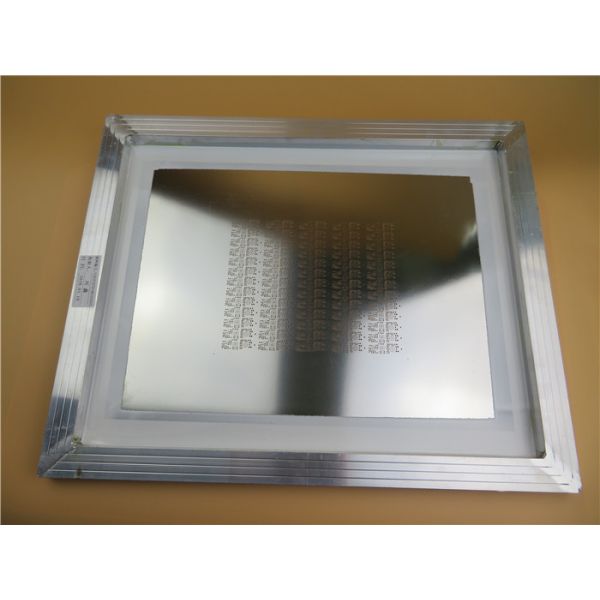

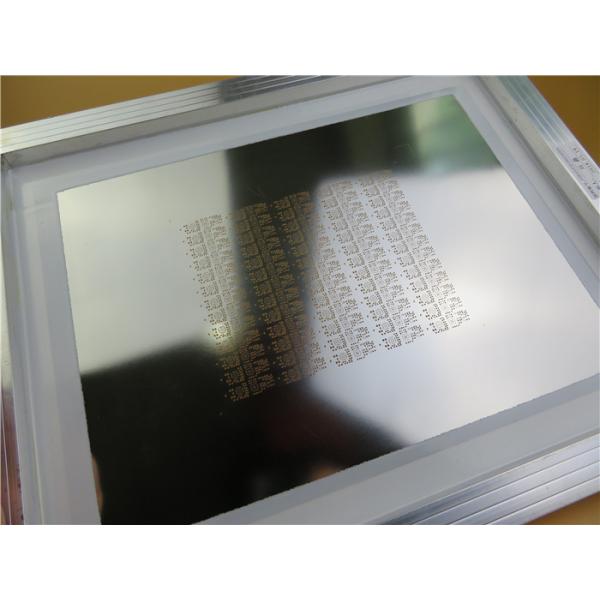

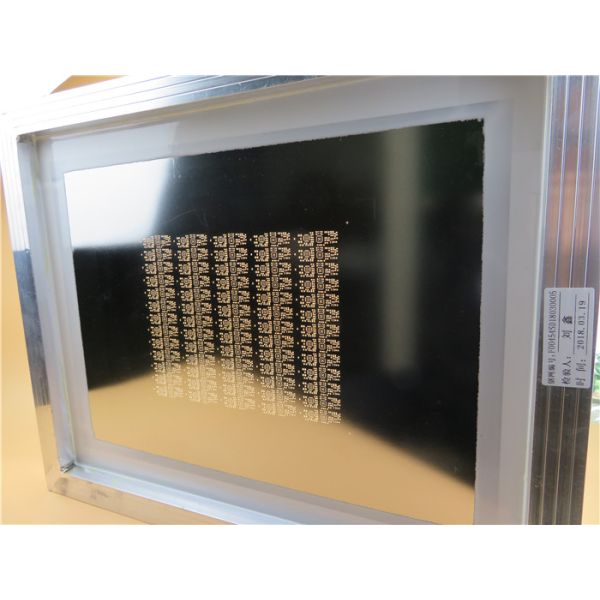

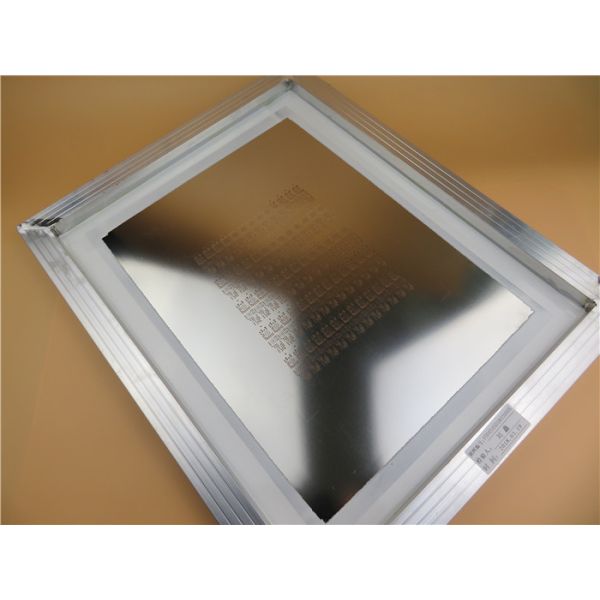

Éste es un tipo de plantilla de SMT del corte del laser empleada hoja de acero inoxidable de 0.12m m con 420 la dimensión del milímetro x 520 milímetro x 20m m. Ha fabricado por IPC 7525A usando los datos suministrados de Gerber, área del enjugador que localizaba en el centro. 4 lados de marcas fiducal están a través de los agujeros a adaptarse para la máquina de SMT. Ha embalado con el cartón de KK (tarjeta dura) y generalmente 2 plantillas se embalan para el envío.

El aluminio enmarcó 520x420m m que el laser cortó la plantilla de SMT para PLCC QFP 0402El aluminio enmarcó 520x420m m que el laser cortó la plantilla de SMT para PLCC QFP 0402El aluminio enmarcó 520x420m m que el laser cortó la plantilla de SMT para PLCC QFP 0402

1,2 características y ventajas
El archivo de datos se utiliza directamente para producir y para reducir la tasa de error;
La exactitud de la posición de apertura de la plantilla de SMT es muy alta: el error de proceso entero es el μ m del ≤ ±4;
La abertura de la plantilla de SMT tiene figura geométrica, que es ventajosa a la impresión y a la formación de la goma de la lata;
ISO9000 certificó la fábrica de fabricación;
12 horas de cita;
Plazo de ejecución rápido: 1-2 días;
Ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos;

1,3 uso
Paquete de SMD tal como PLCC, QFP, 0402,0201, BGA, Flip Chip.

El aluminio enmarcó 520x420m m que el laser cortó la plantilla de SMT para PLCC QFP 0402El aluminio enmarcó 520x420m m que el laser cortó la plantilla de SMT para PLCC QFP 0402

1,4 hoja del parámetro y de datos
Dimensión: 520 x 420 milímetros =1 PCS
Estructura Hojas de la plantilla con el marco de aluminio
Materia prima Cuña de acero inoxidable
Grueso de la hoja 0.12m m
Abertura configurada Corte del laser
Aspecto Grabando y electro puliendo
Marca fiducial A través del agujero
Área de servicio: Por todo el mundo
Cantidad de cojines abiertos: 761
Ventajas: a) Dimensión de la alta precisión; b) buena forma en la ventana; c) la pared del agujero es más lisa.
Uso: CSP, BGA, paquete de 0.5m m QFP etc.

1,5 los agujeros de abertura diseñan para la plantilla
Tipo componente Echada Anchura que suelda Longitud que suelda Anchura de apertura Longitud de apertura Shim Thickness
PLCC 1.27m m 0.65m m 2.00m m 0.60m m 1.95m m 0.15-0.25m m
QFP 0.635m m 0.35m m 1.50m m 0.32m m 1.45m m 0.15-0.18m m
QFP 0.50m m 0.254-0.33m m 1.25m m 0.22-0.25m m 1.20m m 0.12-0.15m m
QFP 0.40m m 0.25m m 1.25m m 0.20m m 1.20m m 0.10-0.12m m
QFP 0.30m m 0.20m m 1.00m m 0.15m m 0.95m m 0.07-0.12m m
0402   0.50m m 0.65m m 0.45m m 0.60m m 0.12-0.15m m
0201   0.25m m 0.40m m 0.23m m 0.35m m 0.07-0.12m m
BGA 1.27m m 0.80m m   0.75m m 0.75m m 0.15-0.20m m
BGA 1.00m m 0.38m m   0.35m m 0.35m m 0.10-0.12m m
BGA 0.50m m 0.30m m   0.28m m 0.28m m 0.07-0.12m m
Flip Chip 0.25m m 0.12m m 0.12m m 0.12m m 0.12m m 0.08-0.10m m
Flip Chip 0.20m m 0.10m m 0.10m m 0.10m m 0.10m m 0.05-0.10m m



El aluminio enmarcó 520x420m m que el laser cortó la plantilla de SMT para PLCC QFP 0402El aluminio enmarcó 520x420m m que el laser cortó la plantilla de SMT para PLCC QFP 0402El aluminio enmarcó 520x420m m que el laser cortó la plantilla de SMT para PLCC QFP 0402
