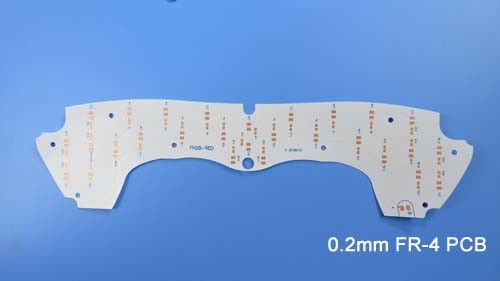

Placa de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibición
Placa de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibición
Placa de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibición
Placa de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibición
Especificaciones
Number modelo :
BIC-324.V1.0
Lugar del origen :
China
MOQ :
1pcs
Condiciones de pago :
T/T
Capacidad de suministro :
5000pcs por mes
Plazo de expedición :
8-9 días laborables
Detalles de empaquetado :
Vacío bags+Cartons
Materia prima :
FR-4
Cuenta de la capa :
1 capa
Grueso del PWB :
0.22m m
Tamaño del PWB :
256 x 66mm=1PCS
Máscara de la soldadura :
blanco
Serigrafía :
azul
Final superficial :
OSP
Descripción

Placa de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibición

(Los tableros de los circuitos impresos son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

　
Parámetro Valor
Cuentas de la capa1-32
Material del substrato FR-4 (alto Tg incluyendo 170, alto CTI>600V); Aluminio basado; Cobre basado; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc…; TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc…; PTFE F4B DK2.2, DK2.65 etc…; Polyimide y ANIMAL DOMÉSTICO.
Tamaño máximo Prueba que vuela: 900*600m m, prueba 460*380m m, ninguna prueba 1100*600m m del accesorio
Tolerancia del esquema del tablero ±0.0059” (0.15m m)
Grueso del PWB 0,0157" - 0,3937" (0.40m m--10.00m m)
Tolerancia del grueso (T≥0.8mm) el ±8%
Tolerancia del grueso (t<0.8mm) el ±10%
Grueso de la capa del aislamiento 0,00295" - 0,1969" (0.075m m--5.00m m)
Pista mínima 0,003" (0.075m m)
Espacio mínimo 0,003" (0.075m m)
Grueso de cobre externo los 35µm--los 420µm (1oz-12oz)
Grueso de cobre interno el 17µm--los 420µm (0.5oz - 12oz)
Agujero de taladro (mecánico) 0,0059" - 0,25" (0.15m m--6.35m m)
Agujero acabado (mecánico) 0,0039" - 0,248" (0.10m m--6.30m m)
DiameterTolerance (mecánico) 0,00295" (0.075m m)
Registro (mecánico) 0,00197" (0.05m m)
Relación de aspecto 12:1
Tipo de la máscara de la soldadura LPI
Min Soldermask Bridge 0,00315" (0.08m m)
Min Soldermask Clearance 0,00197" (0.05m m)
Enchufe vía diámetro 0,0098" - 0,0236" (0.25m m--0.60m m)
Tolerancia del control de la impedancia el ±10%
Final superficial HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro

Placa de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibición

Placa de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibición

Tablero impreso fino del PWB FR-4 del PWB 0.2m m de la placa de circuito para el contraluz de la exhibición

TAMAÑO DEL PWB 256 x 66mm=1PCS
Materia prima: FR-4
Número de capas Solo PWB echado a un lado
SMT SÍ
A través de componentes del agujero no
PILA DE LA CAPA Cobre ------- 35um (1oz)
FR-4
Rastro y espacio mínimos: 59mil/59mil
Agujeros mínimos/máximos: 0.5mm/5.8m m
Externo final de la hoja: 1oz
Hoja final interna: 0oz
Altura final del PWB: 0.22m m
Final superficial OSP
Suelde la máscara para aplicarse a: TOP
Color de la máscara de la soldadura: Máscara blanca de la soldadura
CONTOUR/CUTTING Perforación
Lado de la leyenda componente TOP
Color de la leyenda componente Serigrafía azul
VÍA Ningunos platearon a través del agujero (NPTH)
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

Placa de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibiciónPlaca de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibición
Placa de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibición


Placa de circuito impresa de una sola capa con el tablero blanco del PWB FR-4 de la máscara 0.2m m de la soldadura con OSP para el contraluz de la exhibición
