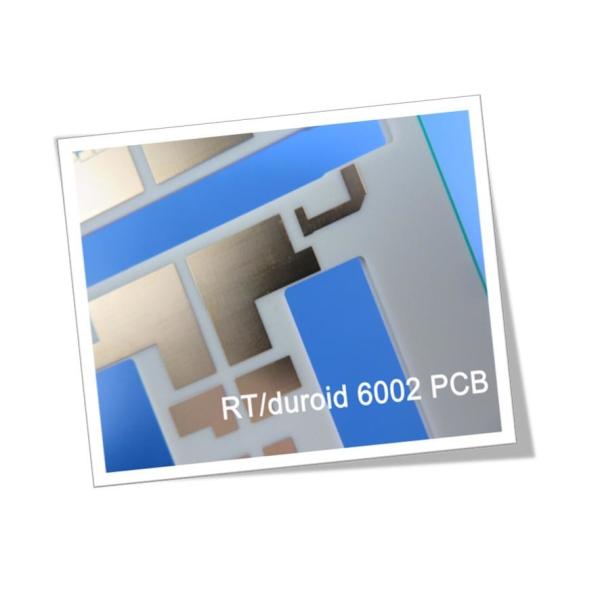

Introducción de nuestro PCB RF construido en materiales Rogers RT/duroid 6002. RT duroid 6002 es un material de microondas de alto rendimiento diseñado para estructuras de microondas complejas.Con su baja constante dieléctrica (Dk) y propiedades mecánicas y eléctricas excepcionalesEste PCB está diseñado para ofrecer un rendimiento confiable en las construcciones de placas de múltiples capas.o redes de formación de haces, el RT/duroid 6002 PCB es la opción ideal para sus aplicaciones de alta frecuencia.

Características principales del PCB RT/duroide 6002:

1. Rendimiento superior de alta frecuencia:
- Constante dieléctrica baja (Dk): con una Dk de 2,94 +/-.04, el RT/duroid 6002 PCB garantiza una integridad precisa de la señal y un rendimiento fiable de alta frecuencia.


- Bajo factor de disipación: con un factor de disipación de 0,0012 a 10 GHz, este PCB minimiza la pérdida de señal, lo que permite una transmisión de datos eficiente y de alta velocidad.


- Excelente estabilidad térmica: con un bajo coeficiente térmico de Dk a 12 ppm/°C, el PCB RT/duroide 6002 mantiene un rendimiento estable incluso en condiciones de temperatura variables.


- Alta conductividad térmica: la conductividad térmica del PCB de 0,6 W/m/k ayuda a disipar el calor de manera eficaz, garantizando un rendimiento óptimo en aplicaciones exigentes.


- Minima absorción de humedad: con una tasa de absorción de humedad de sólo el 0,02%, este PCB es muy adecuado para ambientes de alta humedad, proporcionando fiabilidad a largo plazo.

2Construcción fiable y estabilidad dimensional:
- Construcción de placas de múltiples capas: el RT/duroide 6002 PCB está diseñado para construcciones de placas de múltiples capas, ofreciendo excelentes propiedades mecánicas y eléctricas para un rendimiento fiable.


- Control de espesor: el emplazamiento de PCB tiene un espesor preciso de 40 milímetros (1,016 mm), lo que garantiza un rendimiento constante y compatibilidad con sus requisitos de diseño.


- Estabilidad dimensional: Disfruta de una excelente estabilidad dimensional, lo que permite una integración precisa de los componentes y un funcionamiento confiable en el tiempo.


- Superficie de oro por inmersión: La superficie del PCB está recubierta con oro por inmersión, lo que proporciona una excelente conductividad y protege contra la oxidación, lo que garantiza una fiabilidad a largo plazo.

3- Garantizar la calidad:
- Norma IPC-Clase 2: este PCB cumple con la norma IPC-Clase 2, garantizando el cumplimiento de los estrictos requisitos de calidad.


- Prueba eléctrica al 100%: Cada PCB se somete a una prueba eléctrica al 100% antes del envío, asegurando que sólo los productos de la más alta calidad lleguen a sus manos.


- Gerber RS-274-X Artwork: La ilustración del PCB se suministra en el formato Gerber RS-274-X, lo que facilita la integración sin problemas en sus procesos de fabricación.


- Disponibilidad global: Este PCB está disponible en todo el mundo, lo que garantiza la accesibilidad tanto para los ingenieros como para los diseñadores de PCB.

4Las estadísticas de PCB:
- Componentes: este PCB admite hasta 25 componentes, proporcionando flexibilidad para sus requisitos de diseño.
- Pads totales: El PCB cuenta con 64 pads, lo que permite una conectividad e integración eficientes de los componentes.


- Pads SMT a través del agujero: Con 41 pads SMT a través del agujero y 23 pads SMT superiores, este PCB tiene varios tipos de componentes y métodos de ensamblaje.


- vías: este PCB incluye 42 vías, lo que permite un enrutamiento y una conectividad eficientes de la señal.
- Redes: este PCB soporta 2 redes, lo que permite un flujo de señal organizado y optimizado.

5Amplia gama de aplicaciones:
El RT/duroid 6002 PCB es adecuado para una variedad de aplicaciones de alta frecuencia, incluyendo:
- Antennas de matriz en fases: logran una dirección precisa del haz y una transmisión de datos de alta velocidad en sistemas de antenas de matriz en fases.
- Sistemas de radar: se benefician de la excepcional integridad de la señal y del rendimiento fiable de los sistemas de radar terrestres y aerotransportados.
- Antenas GPS: Garantizan un posicionamiento preciso y una recepción fiable de la señal GPS con el PCB RT/duroide 6002.
- Backplanes de potencia: experimenta una distribución de energía eficiente y un rendimiento de baja pérdida en aplicaciones de backplanes de potencia.
- Evitar colisiones en las líneas aéreas comerciales: mejorar la seguridad y la comunicación en los sistemas de prevención de colisiones en las líneas aéreas comerciales.
- Redes de formación de haz: lograr capacidades óptimas de procesamiento de señales y formación de haz con el RT/duroide 6002 PCB.

En resumen, el PCB Rogers RT/duroide 6002 es una opción superior para aplicaciones de alta frecuencia debido a su rendimiento excepcional, baja constante dieléctrica y propiedades mecánicas impresionantes.Su construcción fiable, la estabilidad dimensional y la compatibilidad con las configuraciones de placas de múltiples capas lo hacen adecuado para aplicaciones exigentes en varias industrias.Tenga la seguridad de que el RT/duroid 6002 PCB ofrecerá el rendimiento que necesita para liberar plenamente el potencial de sus diseños de alta frecuencia.
