Detector de fugas visual de 100L Máquina de prueba de presión negativa de 8m Observación en tiempo real

Tamaño y material del producto:


• Dimensión exterior:Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma de la norma de la norma de la norma.
• ExteriorMaterial: acero inoxidable 304
• Dimensión interna:Se aplicarán las siguientes medidas:
• En el ámbito internoMaterial: Acrílico

Las imágenes detalladas:

válvula de escape

el borde de la tapa

Principio del ensayo:

Prueba IPX8:

• Al llenar el tanque con aire comprimido y aumentar la presión superficial del agua, la presión en el agua aumenta sincrónicamente, simulando así diferentes entornos de profundidad del agua.


Prueba de fugas de presión positiva:

• Primero coloque la muestra en un ambiente presurizado, si hay una fuga, el gas entrará en el interior de la muestra, aumentando así la presión interna.la muestra se sumerge bajo el aguaLuego, el aire comprimido se libera para formar una diferencia de presión dentro de la muestra, y el gas interno se descarga para formar burbujas continuas en el agua.El punto de fuga es donde salen las burbujas de aire.⁵

Prueba de fuga de presión negativa:

• Sumergir la muestra directamente en el agua y luego evacuar el tanque, de modo que la presión dentro de la cáscara de la muestra es mayor que el exterior.Puedes ver burbujas saliendo de la fuga en el agua.⁶

Descripción del producto:

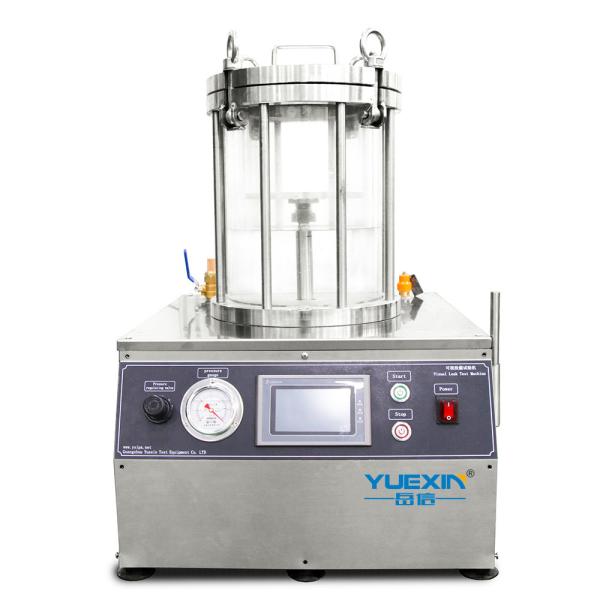

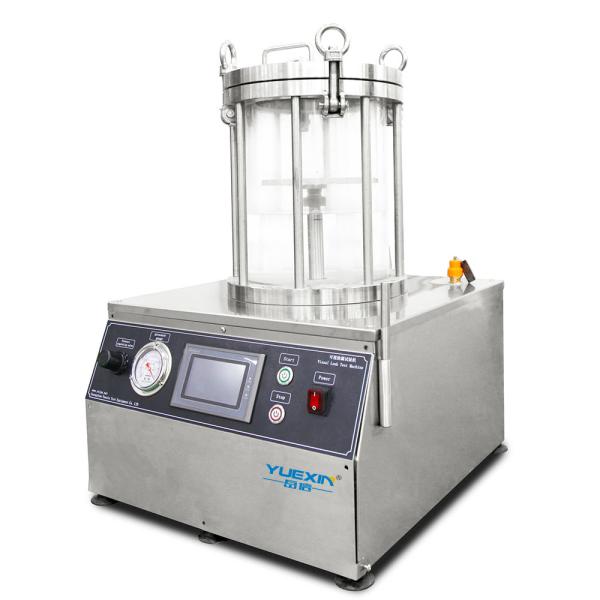

Esta es una máquina de detección visual de fugas equipada con una función de presión negativa, con una presión negativa máxima de hasta 8 metros, adecuada para la detección de fugas en tuberías, contenedores,y otros equipos en diversas condicionesEl dispositivo presenta un diseño sencillo y admite la apertura manual de la tapa, lo que facilita la operación y el mantenimiento antes y después de la prueba.

• El recipiente de ensayo está hecho de material acrílico, que es conveniente para que los usuarios observen y registren⁷.
• Sensor de presión de alta precisión incorporado, que puede mostrar los cambios de presión interna de forma sincrónica.
• La cubierta del tanque está conectada a una válvula de seguridad mecánica (no controlada por el software).La válvula de seguridad liberará la presión directamente para garantizar la seguridad de los usuarios..
• Controlador: pantalla táctil de 7 pulgadas + PLC, utilizando el software desarrollado por Yuexin, que se puede cambiar a varios idiomas⁸.
• Medidas de protección: protección contra cortocircuito, alarma de sobrepresión.
• Si el usuario necesita proporcionar una fuente de alimentación externa para la muestra, podemos abrir un orificio en la tapa y proporcionar un dispositivo de bloqueo (diámetro del alambre < 15 mm).

Características estándar:


Escenario de trabajo:

Los detectores de fugas visuales son fundamentales para identificar con precisión las fugas en sistemas como tuberías, recipientes a presión y intercambiadores de calor, particularmente en aplicaciones que exigen precisión.Su uso en la producción industrial, mantenimiento y garantía de calidad garantiza una mayor eficiencia y fiabilidad en el proceso de detección de fugas.

En el caso de la:


1 Las imágenes de este documento son sólo para referencia del cliente, y puede haber diferencias de color entre el modelo real y las imágenes.

2 Este documento solo enumera algunos estándares de prueba, lo que no significa que no se puedan realizar otros requisitos y estándares de prueba.

3 Solo una prueba al mismo tiempo. El siguiente proyecto solo se puede llevar a cabo después de que se haya completado la prueba actual.Podemos proporcionar soluciones de prueba personalizadas multifuncionales de acuerdo con los requisitos del usuario.

4 La fórmula de la relación correspondiente entre la presión y la profundidad del agua: P=9.8d (unidad :kPa,m).

5 A veces hay huecos en la superficie de la cáscara del producto, pero esta parte no durará mucho tiempo o burbujas ocasionalmente.observar burbujas continuasSi el producto es pequeño y casi no hay espacio en su interior (como las bolas de lámpara), la norma de juicio es más estricta: es decir, si hay burbujas de aire, se juzgará que hay fugas.

6 Los ensayos de presión negativa son adecuados para ensayos de muestras cuya presión interna sea superior a la presión ambiente externa, o para ensayos rápidos (sin proceso de inflación).

Es necesario evitar que la muestra rasque la pared interior del recipiente, ya que los rasguños afectarán a los efectos de observación y vídeo.

8 En la actualidad, sólo se admiten las interfaces en chino e inglés; si se introducen otros idiomas, el software se puede actualizar de forma remota.

9 La unidad de tiempo establecida por la fábrica es generalmente de segundos.

10 Es posible que las fotos no coincidan con las reales, y son solo para referencia del usuario.
