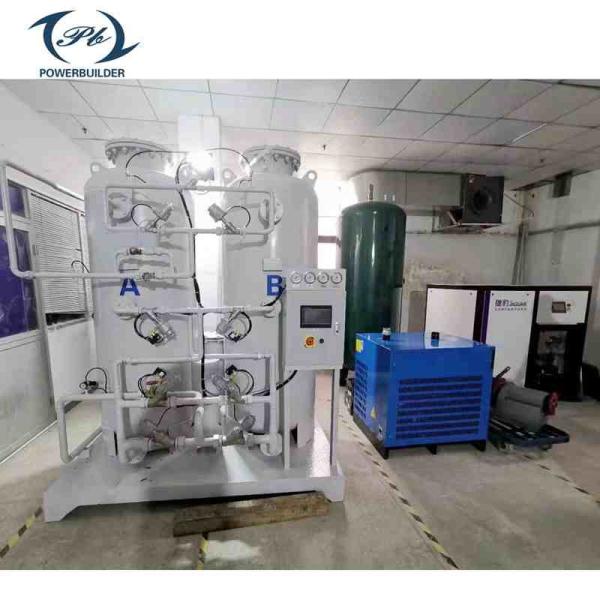

Generador de nitrógeno PSA: 500Nm3/H, pureza del 99,99%, para alimentos, metalurgia, química
Descripción de la pureza del 99,99% 500Nm3/HGenerador de nitrógeno PSAAlimentación, metalurgia y química
Industria aplicable
Hemos estado ocupados en la asamblea deGenerador de nitrógeno PSALa producción de oxígeno en nuestra fábrica se ha desarrollado durante 15 años, proporcionando aproximadamente 400Generador de nitrógeno PSAEl objetivo de este programa es mejorar la calidad de la producción y el suministro de oxígeno para los clientes nacionales e internacionales cada año, incluida la producción y la depuración.
En colaboración con Burkert Valves, hemos personalizado nuestra propia válvula neumática de doble acción.Continuamente optimizamos y reducimos la proporción de consumo de aire del equipoLa tasa de consumo de energía de nuestro equipo ha alcanzado el nivel más alto en China y a través de nuestro silenciador patentado,Nuestro ruido del dispositivo está controlado a menos de 55 dB.
En términos de flujo de proceso, tenemos corte, soldadura, ensamblaje, llenado de tamiz molecular, eliminación automática de óxido, pulverización y procedimientos completos y equipos de apoyo para la puesta en marcha.
En el aspecto de la cadena de suministro, proporcionamos marcas de primera línea como Atlas Copco, Ingersoll Rand, GDK, Liutech, Bolaite, Hanbell y BK para compresores de aire, y proporcionamos Boly, Atlas Copco,y secadores refrigerados Liutech, así como los refuerzos Anshan Jiapeng y Anqing Bailian.
Podemos proporcionar equipo de apoyo y accesorios.
Actualmente, los productos de nuestra compañía están dirigidos a usuarios finales y distribuidores en todo el mundo.y muchos otros servicios OEMY también proporcionamos equipos estándar ASME y tanques de presión para el mercado de EE.UU. y Australia.
Para una selección específica, póngase en contacto con nuestro gerente de clientes. Esperamos convertirnos en su socio de confianza a largo plazo.
| Especificación técnica de la planta de nitrógeno PN4500 PSA |
| el lote |
Punto de trabajo |
Descripción / Especificación |
| 1 |
Modelo/lugar de fabricación |
PN4500 |
| 2 |
Principio de fabricación del nitrógeno |
PSA Adsorción por oscilación de presión PSA cambio de presión de absorción (estructura abierta) |
| 3 |
Aplicación |
Lugar de operación |
En el interior |
| Medio ambiente |
Temperatura ambiente |
Min -5°C/máximo 50°C/temperatura de diseño37°C |
| Humedad ambiental |
Min 40%RH Max 90%RH |
| 4 |
Capacidad |
500 |
Nm3/h |
| 5 |
Pureza del gas nitrógeno |
≥ 99,99 % Ensayos en la salida del nitrógeno psa |
| 6 |
Sensor de pureza del nitrógeno |
HT-TA261 1 conjunto |
| 7 |
Medidor de flujo de nitrógeno |
Japón SMC medidor de caudal 1 juego |
| 8 |
Presión del aire comprimido de entrada |
0.75 -0.99Mpa |
| 9 |
Contenido de aceite de entrada |
≤ 0,001 mg/m3 |
| 10 |
Polvo residual |
≤ 0,01um |
| 11 |
Agua residual |
≤ 0,069 mg/m3 |
| 12 |
Punto de rocío atmosférico de entrada de aire |
-15 °C |
| 13 |
La demanda de aire comprimido limpio |
41.67 |
Nm3/min |
Recomiendo compressor de aire |
280Kw (42,6m3/min 10Bar) o 250Kw (42,6m3/min 8Bar) |
| 14 |
Diámetro de la entrada |
DN 80 |
| 15 |
Diámetro de salida |
DN 65 |
| 16 |
Temperatura máxima de entrada |
Max 30 °C |
| 17 |
Intervalo de presión de trabajo admisible |
Min7.5Kgf/cm2 Max9.9Kgf/cm2 Se aplican las siguientes medidas: |
| 18 |
Modelo/origen del tamiz molecular de carbono |
Las demás: |
| 19 |
La tubería del cuerpo de la torre |
2 juegos |
| 20 |
Tanque tampón de aire y nitrógeno |
Tanque de almacenamiento con tubería |
| 21 |
El tanque de instrumentos, silenciador |
El número de patente del silenciador PB ≤55dB ((A):ZL 2015 2 0545860.3 |
| 22 |
Marca y origen de las válvulas de solenoide |
AirTAC |
7 juegos |
| 23 |
Marca y origen de las válvulas neumáticas |
PB-Personalizado |
11 conjuntos (dos para el gas no calificado de descarga automática) |
| 24 |
Sistema de control |
Control de la fuente de alimentación |
0.2kw/conjunto 220V 50 HZ |
| PLC |
Pantalla integrada en el núcleo de Mitsubishi /o Siemens S7-200 Smart |
| caja eléctrica |
incorporado |
1 juego |
| pantalla táctil |
Pantalla integrada en el núcleo de Mitsubishi/MCGS |
| 25 |
tamaño LxWxH (mm) / Peso: ((Kg) |
Aproximadamente: 3000*2000*3750 mm 8500 kg |
| 26 |
Precio |
含税含运费 交期20 días |
|
2Principios de funcionamiento del generador de nitrógeno PSA
Un generador de nitrógeno de adsorción por oscilación de presión (PSA) es un sistema automatizado que utiliza el aire como materia prima.aplica el principio de desorción por reducción de presión para adsorber selectivamente el oxígeno del aire, lo que resulta en la separación del nitrógeno.
3Características principales del generador de nitrógeno PSA
-
La producción de nitrógeno consiste en utilizar el aire ambiente como materia prima, que está fácilmente disponible en la naturaleza.La pureza del nitrógeno se puede ajustar convenientemente de acuerdo con los requisitos específicos mediante el control de la entrada de aire comprimido.
-
El equipo utilizado para la generación de nitrógeno está altamente automatizado, lo que permite una producción rápida de gas sin necesidad de monitoreo continuo.Puede funcionar sin supervisión y comienza a producir nitrógeno dentro de un corto período de tiempo de 10-15 minutos después del arranque.
-
El equipo en sí mismo está diseñado con la simplicidad en mente, ocupa una pequeña huella, consume energía mínima y ofrece ahorros de costos.Su flujo de proceso optimizado contribuye a su tamaño compacto y eficiencia energética.
-
Para garantizar la durabilidad y el uso a largo plazo de los tamizes moleculares, se llenan utilizando el método de tormenta de nieve.Esta técnica evita la pulverización de los tamizes moleculares causada por el impacto del flujo de aire de alta presión, salvaguardando su rendimiento y prolongando su vida útil.
-
En cuanto a la inspección en línea de los analizadores importados, se caracterizan por su simplicidad, alta accesibilidad, pequeña huella física, bajo consumo de energía y rentabilidad.
4Indicadores técnicos
- Capacidad: desde 2 a 2000 Nm3/h
- Rango de pureza: 95% a 99,9999%
- Presión de salida: 0 a 6 bar o 0 a 8 bar
- Rango de presión de salida del refuerzo: 10 a 200 Bar
- Vida útil 8-10 años, siempre que se realice un mantenimiento regular
El tamiz molecular de carbono
Alta calidad, alta densidad, resorte compacto cargado, equilibrio superior/inferior, protegido por un sensor de presión dedicado.
Usualmente usamos CMS-240 para una pureza por debajo del 99.99%
Y usa CMS-260 para una pureza del 99.999% en un solo paso.
5. Características estándar
- PLC de Siemens
- Valvas domésticas personalizadas y mejoradas
- Pantalla LCD de 7 pulgadas
- Válvula de solenoide de Taiwán AirTAC
- Analisador de nitrógeno Chengdu Jiuyin
- Medidor de caudal SMC
- Sitio molecular de marca profesional
6Características opcionales
- Sistema de control remoto
- Mejor válvula de la marca Gemu, Burkert
- Analisador de punto de rocío
- Importar tamiz molecular
- Válvula de solenoide ODE italiana
| El artículo no. |
Capacidad |
Purificación |
Tamaño en mm |
Diámetro de la entrada |
Diámetro de salida |
Peso en kg |
El poder |
| PN4005 |
5Nm3/h |
≥ 99,99% |
1200*850*1500 |
DN15 |
DN15 |
300 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| PN4010 |
10Nm3/h |
≥ 99,99% |
1200*900*1900 |
DN15 |
DN15 |
500 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4020 |
20Nm3/h |
≥ 99,99% |
1450*900*1900 |
DN25 |
DN15 |
600 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4030 |
30Nm3/h |
≥ 99,99% |
1450*900*2250 |
DN32 |
DN15 |
700 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4040 |
40Nm3/h |
≥ 99,99% |
1600 * 1100 * 1950 |
DN32 |
DN15 |
800 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4050 |
50 Nm3/h |
≥ 99,99% |
1700*1100*2200 |
DN40 |
DN15 |
1000 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4060 |
60Nm3/h |
≥ 99,99% |
1800*1000*2300 |
DN40 |
DN25 |
1200 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4070 |
70Nm3/h |
≥ 99,99% |
1800*1000*2300 |
DN40 |
DN25 |
1800 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4080 |
No más de 80 Nm3/h |
≥ 99,99% |
1800*1000*2300 |
DN40 |
DN25 |
1900 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4100 |
El valor de las emisiones de gases de efecto invernadero |
≥ 99,99% |
1800*1300*2450 |
DN40 |
DN25 |
2500 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4120 |
Se aplican las siguientes medidas: |
≥ 99,99% |
1800*1300*2450 |
DN40 |
DN25 |
2600 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4150 |
El valor de las emisiones de gases de efecto invernadero |
≥ 99,99% |
2000*1300*2450 |
DN40 |
DN25 |
2900 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4200 |
Se aplican las siguientes medidas: |
≥ 99,99% |
2200*1500*2650 |
DN50 |
DN40 |
3400 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4250 |
Las emisiones de gases de efecto invernadero |
≥ 99,99% |
2500*1600*2680 |
DN50 |
DN40 |
3800 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4300 |
El valor de las emisiones de gases de efecto invernadero es el siguiente: |
≥ 99,99% |
2500*1600*2900 |
DN50 |
DN40 |
5000 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4350 |
Se aplican las siguientes medidas: |
≥ 99,99% |
2500*1600*2900 |
DN 80 |
DN50 |
5500 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| PN4400 |
Las emisiones de gases de efecto invernadero |
≥ 99,99% |
3000*2000*3750 |
DN 80 |
DN50 |
7500 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
- Las solicitudes...
- Industria del silicio en semiconductores:
Protección y limpieza de la atmósfera durante los procesos de fabricación de semiconductores y circuitos integrados.
Recuperación de los productos químicos utilizados en el proceso de fabricación.
- Industria de componentes electrónicos:
El nitrógeno se utiliza para soldadura selectiva, purga y encapsulación, lo que garantiza la producción de componentes electrónicos de alta calidad.
- Industria del embalaje de semiconductores:
El nitrógeno se utiliza para el embalaje, la reducción y el almacenamiento.
- Industria de la metalurgia en polvo y de la transformación de metales:
El nitrógeno se utiliza para procesos de tratamiento térmico como recocido y carbonización de productos de acero, hierro, cobre y aluminio.
Proporciona protección de horno durante las operaciones de alta temperatura y también se utiliza en el montaje a baja temperatura y el corte por plasma de piezas metálicas.
- Industria química y industria de materiales avanzados:
El nitrógeno crea una atmósfera libre de oxígeno en los procesos químicos, mejorando la seguridad de la producción.
Se utiliza para purgar tuberías y recipientes, llenar tanques de almacenamiento de nitrógeno, desplazamiento de gases, detección de fugas, protección contra gases combustibles, agitación de reacciones químicas y producción de fibra química.
El nitrógeno también se aplica en los procesos de hidrogenación diesel y de reforma catalítica.
- Industria del petróleo y del gas:
El nitrógeno se utiliza en procesos de refinación de petróleo, depuración de tuberías de máquinas de contenedores llenas de nitrógeno, detección de fugas de cajas e inyección de nitrógeno para la recuperación de petróleo.
- Industria alimentaria y farmacéutica:
El nitrógeno desempeña un papel vital en el envasado, la conservación y el almacenamiento de los alimentos.
Se puede utilizar en el secado y esterilización de alimentos con filtros de esterilización configurables.
En el campo médico, el nitrógeno se utiliza para el envasado de medicamentos, gas de reemplazo médico y para crear una atmósfera controlada para la entrega de medicamentos.
Al optimizar la aplicación de la industria SMT en estos sectores, conduce a una mayor eficiencia, calidad y seguridad en varios procesos de fabricación y producción.
Diez preguntas comunes sobre los generadores de nitrógeno
1¿Qué pureza de gas nitrógeno puede producir un generador de nitrógeno?
- Los generadores de nitrógeno ofrecen una gama versátil de puridades de nitrógeno, lo que permite a los usuarios adaptar su producción de gas de nitrógeno para satisfacer los requisitos específicos de la aplicación.Las puridades disponibles abarcan un espectro, a partir de nitrógeno estándar de grado industrial, normalmente con una pureza de entre el 95% y el 99%.Este nivel de pureza es adecuado para muchos procesos industriales generales en los que se utiliza nitrógeno para inertizar, cubierta, o como gas portador.
- Para las aplicaciones que requieren niveles de pureza más altos, los generadores de nitrógeno pueden producir nitrógeno de alta pureza superior al 99,9%.Este nivel de pureza se requiere a menudo en industrias como la electrónicaEn la industria de la información, la fabricación de semiconductores y los productos farmacéuticos, donde incluso pequeñas cantidades de impurezas pueden afectar negativamente a la calidad del producto o comprometer el equipo sensible.
- En ciertas industrias, como la fabricación de electrónica o la investigación científica, el nitrógeno de ultraalta pureza es esencial.Los generadores de nitrógeno pueden producir nitrógeno de ultra alta pureza con purezas superiores a 99Las aplicaciones que se benefician del nitrógeno de ultra alta pureza incluyen la fabricación de semiconductores, la producción de fibra óptica e instrumentos analíticos como la cromatografía de gas y la espectrometría de masas.
- La elección de la pureza del nitrógeno depende de los requisitos específicos de la aplicación, teniendo en cuenta factores como la sensibilidad del proceso, la calidad del producto deseada y las especificaciones del equipo.Los generadores de nitrógeno ofrecen la flexibilidad de ajustar la pureza del nitrógeno para que se adapte con precisión a estas necesidades, garantizando un funcionamiento fiable y eficiente en una amplia gama de industrias.
2¿Cuál es el principio de funcionamiento de un generador de nitrógeno?
El principio de funcionamiento de un generador de nitrógeno se basa principalmente en la tecnología de adsorción utilizando tamizos moleculares o en la tecnología de separación por membrana.La tecnología de adsorción adsorbe selectivamente el oxígeno y la humedad mediante un material adsorbente específicoLa tecnología de separación por membrana, por otro lado, permite que el nitrógeno pase.utiliza el tamaño y la permeabilidad de las moléculas de gas para lograr la separación del nitrógeno de otros componentes de gas en una membrana.
3¿Qué insumos requiere un generador de nitrógeno y cómo funciona?
Un generador de nitrógeno normalmente requiere aire como fuente de entrada.el aire se comprime con un compresor de aire y luego se procesa a través del adsorbente con tamizos moleculares o el separador de membrana dentro del generador de nitrógenoPor último, se obtiene nitrógeno puro como salida.
4¿En qué se diferencia un generador de nitrógeno del suministro de nitrógeno en botellas de gas?
La principal diferencia entre un generador de nitrógeno y el suministro de nitrógeno en botellas de gas radica en el modo de suministro de nitrógeno.proporcionando un suministro continuo de nitrógeno sin necesidad de reemplazo de botellasPor el contrario, el suministro de nitrógeno en los cilindros de gas requiere reemplazos periódicos de los cilindros, y la cantidad de suministro está limitada por la capacidad de los cilindros.
5¿Qué se debe tener en cuenta para el mantenimiento de un generador de nitrógeno?
El mantenimiento de un generador de nitrógeno implica típicamente la limpieza y sustitución regular del adsorbente por tamizos moleculares o separadores de membrana.inspección y mantenimiento del sistema de aire comprimido, monitoreo del rendimiento de la generación de nitrógeno, etc. Los requisitos de mantenimiento específicos deben referirse al manual de usuario o a las instrucciones proporcionadas por el fabricante del generador de nitrógeno.
6¿Para qué industrias son adecuados los generadores de nitrógeno?
Los generadores de nitrógeno se utilizan ampliamente en varias industrias, incluidas las industriales, médicas, alimentarias y de bebidas, y aplicaciones de laboratorio.electrónicaEn el campo de la medicina, se utilizan para anestesia y suministro de gases. En la industria de alimentos y bebidas, se utilizan para el embalaje y la conservación. En los laboratorios, se utilizan para la fabricación de productos químicos.se utilizan para el control atmosférico y la protección de equipos.
7¿Cuál es el nivel de ruido de un generador de nitrógeno durante el funcionamiento?
El nivel de ruido de un generador de nitrógeno varía según el modelo y el diseño.Los niveles de ruido específicos pueden referirse a las especificaciones técnicas o a los informes de ensayo de ruido del generador de nitrógeno..
8¿Cuánto tiempo tarda un generador de nitrógeno en empezar a producir gas nitrógeno?
El tiempo de arranque de un generador de nitrógeno depende del modelo y de las especificaciones.normalmente de unos pocos minutos a varias decenas de minutosLos generadores de nitrógeno de mayor capacidad o de mayor pureza pueden requerir tiempos de arranque más largos.
9¿Puede un generador de nitrógeno producir al mismo tiempo gas nitrógeno y gas oxígeno?
El propósito del diseño de un generador de nitrógeno es separar el oxígeno y el nitrógeno para producir gas de nitrógeno de alta pureza.un generador de nitrógeno no produce simultáneamente nitrógeno y oxígenoSi se requiere la producción simultánea de nitrógeno y oxígeno, es necesario utilizar equipos o técnicas adicionales para su posterior procesamiento.
10¿Cuál es el consumo de energía de un generador de nitrógeno?
El consumo de energía de un generador de nitrógeno varía según el modelo, las especificaciones y las condiciones de funcionamiento.especialmente en comparación con el suministro tradicional de nitrógeno en botellas de gasLos generadores de nitrógeno suelen ajustarse en función de la demanda real de nitrógeno para mejorar la eficiencia energética y minimizar el consumo de energía.
