Generador de vacío multietapa serie AM/AL/AH
Generador de vacío multietapa serie AM/AL/AH
Generador de vacío multietapa serie AM/AL/AH
Generador de vacío multietapa serie AM/AL/AH
Generador de vacío multietapa serie AM/AL/AH
Generador de vacío multietapa serie AM/AL/AH
Especificaciones
Número de modelo :
AM25L
Lugar de origen :
China
Cantidad mínima de pedido :
10 por ciento
Capacidad de suministro :
10 000 unidades
Tiempo de entrega :
5-30days
Detalles del embalaje :
Caja
Términos de pago :
L/C, T/T
Barra de presión nominal de suministro de aire :
6.0
Vacío máximo -kPa :
81
Caudal máximo de vacío NL/min :
360
Consumo de aire NL/min :
105
Nivel de ruido en dB (A) :
81
Garantía :
1 año
Descripción
Características
◇ Diseño de boquilla de etapas multáscara de eficiencia energética
◇ Tiene una capacidad de succión muy fuerte
◇ Una variedad de especificaciones de puerto de suministro de aire y puerto de vacío
◇ El sistema (s) de ahorro de energía es opcional
Ventajas
◇ Evacuación rápida en un rango de bajo nivel de vacío, reducir el costo y acortar
ciclo de trabajo
◇ Puede producir un flujo de vacío grande, manejar todas las piezas de trabajo porosas rápidamente
y de forma segura
◇ Se pueden usar diferentes especificaciones de hilo
◇ Guardar el consumo de aire comprimido al manejar piezas de trabajo herméticas
Aplicaciones
◇ El generador de vacío de varias etapas es adecuado para manejar cartones,
Materiales de embalaje y materiales porosos
◇ Se usa para las condiciones de trabajo que requieren flujo de vacío, evacuación rápida
y menos consumo de aire
Generador de vacío multietapa serie AM/AL/AH

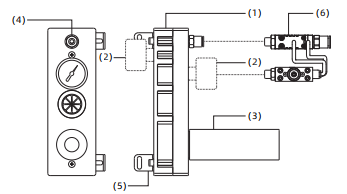

Estructura
◇(1) El cuerpo principal
◇ (2) Puerto de detección de vacío
◇ (3) silenciador
◇ (4) Apuerto de suministro IR
◇ (5) soporte de montaje
◇ (6) esSistema de ahorro de energía
Generador de vacío multietapa serie AM/AL/AH
SOY 25L -ANUNCIO -N / A -Es
① ② ③ ④ ⑤ ⑥
①Series ② Especificación ③ConnectionPlate ④5aling ⑤non-return válvula ⑥ Dispositivo de control
AM-Universaltype
(-92kpa)

25L 50L 75L


100L 125L 150L

D


B

NBR


E-EPDM

 Nil-default, sin no retorno
A-con no retorno

Nil-default, sin

contactos
Al-Large Wacuum FlowType
(-81KPA)		 25 50 75 ANUNCIO Frofoine Frober


B-energía-ahorro
100 125 150 mi

Solo para AM-25L/50L
AH-High Vacuumlevel Type

(-100.8kpa)
40 120		 (Refe a la Tabla 1)

Al-25/50


AH-40
Tabla de placa de conexión1
Conexión
 lámina		 Aire suministrar puerto( ')Vacío puerto( )Escape puerto( Conexión
lámina material		 Aplicable vacío gene ratón
D NPSF1/8 G3/4 G3/4 PPS AM25-100, AL25-100, AH40-120
B NPSF1/8 Npt3/4 Npt3/4 PPS
ANUNCIO G1/4 G3/4 G3/4 Aleación de aluminio
mi Npt1/4 Npt3/4 Npt3/4 Aleación de aluminio
D G1/4 G1 " G1 " PPS AM125-150, AL125-150
B Npt1/4 Npt1 " Npt1 " PPS
ANUNCIO G1/4 G1 " G1 " Aleación de aluminio
mi Npt1/4 Npt1 " Npt1 " Aleación de aluminio
Selección -am Serie
Modelo/
 Especificación		 25L 50L 75L 100l 125L 150L
AM □ -DN AM25L-DN AM50L-DN AM75L-DN AM100L-DN AM125L-DN AM150L-DN
AM □ -DNA AM25L-ADN AM50L-DNA AM75L-ADN AM100L-DNA AM125L-ADN AM150L-DNA
AM □ -DNA-es AM25L-DNA-ES AM50L-DNA-es - - - -
Am □ -bn AM25L-BN AM50L-BN AM75L-BN AM100L-BN AM125L-BN AM150L-BN
AM □ -BNA AM25L-BNA AM50L-BNA AM75L-BNA AM100L-BNA AM125L-BNA AM150L-BNA
AM □ -Ad-N AM25L-Ad-N AM50L-Ad-N AM75L-Ad-N AM100L-Ad-N AM125L-Ad-N AM150L-Ad-N
Am □ -Ad-na AM25L-AD-NA AM50L-AD-NA AM75L-AD-NA AM100L-AD-NA AM125L-AD-NA AM150L-AD-NA
Am □ -ad-na-e5 AM25L-AD-NA-ES Am50l-ad-na-es - - - -
AM □ -EN AM25L-en AM50L-en AM75L-en AM100L-en AM125L-en AM150L-en
AM □ -ena AM25L-ARA AM50L-ARA AM75L-ARA AM100L-ARA AM125L-AENA AM150L-AENA
Serie Selection-Al
Modelo/
Especificación		 25 50 75 100 125 150
Al □ -dn AL25-DN Al50-DN AL75-DN AL100-DN AL125-DN AL150-DN
Al □ -DNA AL25-ADN AL50-ADN AL75-ADN Al100-ADN AL125-ADN Al150-ADN
Al □ -DNA-es Al25-DNA-es Al50-DNA-es - - - -
Al □ -Bn Al25-bn Al50-bn AL75-BN Al100-bn AL125-BN Al150-bn
Al □ -BNA Al25-BNA Al50-BNA Al75-BNA Al100-BNA AL125-BNA Al150-BNA
AL □ -Ad-N AL25-AD-N Al50-Ad-N AL75-AD-N Al100-Ad-N AL125-AD-N AL150-AD-N
AL □ -Ad-na AL25-AD-NA Al50-AD-NA Al75-AD-NA Al100-AD-NA AL125-AD-NA AL150-AD-NA
Al □ -Ad-na-es AL25-AD-NA-ES Al50-ad-na-es - - - -
Al □ -en AL25-EN Al50-en AL75-EN Al100-en Al125-en Al150-en
Al □ -ena Al25 -a Al50 -a AL75-AENA AL100-AENA AL125-AENA AL150-AENA
Selección -AH Serie
Modelo/
Especificación		 40 120
Aho-dn AH40-DN AH120-DN
AHO-ADN AH40-ADN AH120-ADN
Ah □ -DNA-es AH40-DNA-es -
Ah □ -bn AH40-BN AH120-BN
Ah □ -bna AH40-BNA AH120-BNA
Ah □ -Ad-n AH40-AD-N AH120-AD-N
Ah □ -Ad-na AH40-AD-NA AH120-AD-NA
Ah □ -ad-na-es Ah40-ad-na-es -
Ah □ -en AH40-EN AH120-EN
Aho Ah40 -a AH120-AENA
Parámetros técnicos
Modelo Calificado aire
suministrar presuría
bar		 Max.
aspiradora
-kra		 Máximo
vacío fluir
NL/min		 Aire
consumo
NL/min		 Ruido
nivel
DB (a)		 Laboral
temperatura
℃		 Peso
gramo		 Rehacer
(Manguera exterior Dia.
Airsupply puerto		 reparto manguera Dia.mm
(Cableado manguera Innerdia.)
Vacío puerto
AL25 6.0 81 360 105 81 -10 ~ 80 675 φ8 φ19
Al50 6.0 81 640 215 81 -10 ~ 80 675 φ10 φ19
AL75 6.0 81 850 320 81 -10 ~ 80 837 φ10 φ25
Al100 6.0 81 990 390 82 -10 ~ 80 837 φ10 φ25
AL125 6.0 81 1.170 480 82 -10 ~ 80 1.075 φ12 φ32
AL150 6.0 81 1,230 620 81 -10 ~ 80 1.075 φ12 φ32
AH40 6.0 99.8 150 155 81 -10 ~ 80 675 φ10 φ19
AH120 6.0 100.8 530 440 81 -10 ~ 80 837 φ12 φ19
Parámetros técnicos
Modelo Calificado
SupplyPressure
bar		 Max.
vacío nivel
-KPA		 Max.
vacío fluir
NL/min		 Aire
consumo
NL/min		 Ruido
nivel
DB (a)		 Laboral
temperatura
℃		 Peso
gramo		 Rehacer
(Azada AURDIA.
Airsupplyport		 MendedHossa.mm
(Mredhoseinner Dia)
Vacío
AM25L 3.4 92 360 116 80 -10 ~ 80 675 φ8 φ19
AM50L 3.4 92 600 230 81 -10 ~ 80 675 φ8 φ19
AM75L 3.4 92 760 365 81 -10 ~ 80 837 φ10 φ25
AM100L 3.4 92 850 445 81 -10 ~ 80 837 φ10 φ25
AM125L 3.4 92 1.150 545 82 -10 ~ 80 1.075 φ12 φ32
AM150L 3.4 92 1.200 655 82 -10 ~ 80 1.075 φ12 φ32
AM25L 6.0 89 420 185 80 -10 ~ 80 675 φ8 φ19
AM50L 6.0 89 700 370 81 -10 ~ 80 675 φ8 φ19
AM75L 6.0 89 950 610 81 -10 ~ 80 837 φ10 φ25
AM100L 6.0 89 1,010 720 81 -10 ~ 80 837 φ10 φ25
AM125L 6.0 89 1.400 780 82 -10 ~ 80 1.075 φ12 φ32
AM150L 6.0 89 1.500 810 82 -10 ~ 80 1.075 φ12 φ32

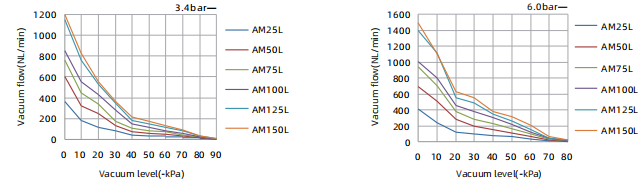

Flujo de vacío (NL/min) a diferentes niveles de vacío (-KPA)
Modelo Aire suministrar
presión
bar		 Aire
consumo
 NL/min		 0 10 20 30 40 50 60 70 80 90 Max.
vacío nivel
-KPA
AM25L 3.4 116 360 180 115 80 43 30 22.5 15.5 7.5 21.2 92
AM50L 3.4 230 600 320 250 135 75 60 46 30 13 1.5 92
AM75L 3.4 365 760 445 340 175 110 85 70 43 20 1.8 92
AM100L 3.4 445 850 550 430 280 145 115 85 60 28 2.2 92
AM125L 3.4 545 1.150 760 530 350 180 148 115 78 34.5 3.5 92
AM150L 3.4 655 1.200 830 550 360 215 170 130 90 36 5 92
AM25L 6.0 185 420 240 125 100 82 65 38 12.5 3.5 - 89
AM50L 6.0 370 700 510 290 195 160 115 70 22 8 - 89
AM75L 6.0 610 950 710 380 285 230 170 100 32 11 - 89
AM100L 6.0 720 1,010 800 460 385 310 215 125 42 15.5 - 89
AM125L 6.0 780 1.400 1.120 560 490 355 260 150 50 25 - 89
AM150L 6.0 810 1.500 1.110 630 560 385 315 210 65 26 - 89
Generador de vacío multietapa serie AM/AL/AH
miTiempo de vacación (S/L) para alcanzar diferentes niveles de vacío (-KPA)
Modelo Airsupply
presión
bar		 Aire
consumo
NL/min		 10 20 30 40 50 60 70 80 90 Max.
vacío nivel
-KPA
AM25L 3.4 116 0.022 0.060 0.110 0.210 0.400 0.650 0.950 1.600 4.000 92
AM50L 3.4 230 0.014 0.031 0.060 0.100 0.200 0.340 0.500 0.800 2.500 92
AM75L 3.4 365 0.012 0.029 0.058 0.095 0.180 0.310 0.460 0.890 1.500 92
AM100L 3.4 445 0.010 0.025 0.043 0.075 0.110 0.190 0.270 0.450 1.200 92
AM125L 3.4 545 0.006 0.015 0.029 0.052 0.085 0.145 0.202 0.330 1.00 92
AM150L 3.4 655 0.005 0.013 0.027 0.045 0.070 0.105 0.230 0.460 0.900 92
AM25L 6.0 185 0.018 0.050 0.080 0.018 0.250 0.400 0.620 1.550 - 89
AM50L 6.0 370 0.010 0.022 0.048 0.080 0.110 0.200 0.350 0.780 - 89
AM75L 6.0 610 0.009 0.019 0.045 0.075 0.130 0.180 0.310 0.700 - 89
AM100L 6.0 720 0.007 0.018 0.038 0.055 0.080 0.120 0.190 0.470 - 89
AM125L 6.0 780 0.005 0.013 0.026 0.045 0.062 0.115 0.194 0.560 - 89
AM150L 6.0 810 0.003 0.009 0.014 0.03 0.060 0.095 0.200 0.800 - 89
Generador de vacío multietapa serie AM/AL/AH

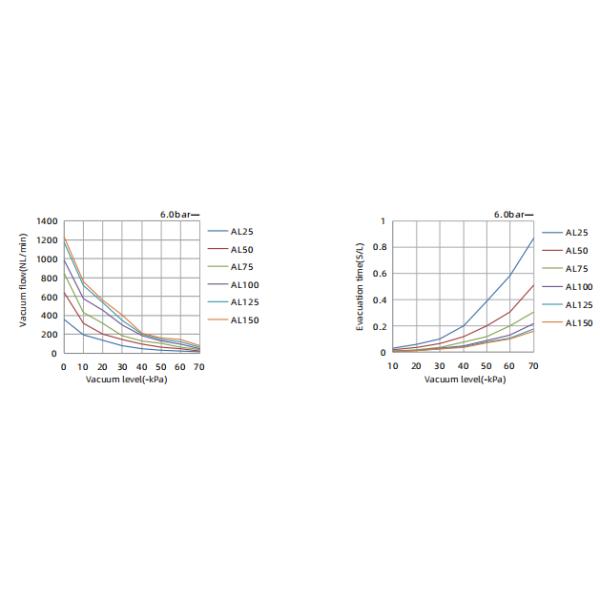

Flujo de vacío (NL/min) a diferentes niveles de vacío (-KPA)
Modelo Airsupply
presión
bar		 Aire
consumo
NL/min		 0 10 20 30 40 50 60 70 Max.
aspiradora
-KPA
AL25 6.0 105 360 196 135 85 45 36 27 17 81
Al50 6.0 215 640 320 205 145 95 65 45 25 81
AL75 6.0 320 850 430 320 190 130 105 65 40 81
Al100 6.0 390 990 580 460 300 185 130 95 52 81
AL125 6.0 480 1.170 720 541 350 200 150 125 65 81
AL150 6.0 620 1,230 760 560 410 210 160 148 85 81
Tiempo de evacuación (S/L) para alcanzar diferentes niveles de vacío (-KPA)
Modelo Aire suministrar
presión
bar		 Aire
consumo
NL/min		 10 20 30 40 50 60 70 Max.
vacío nivel
-KPA
AL25 6.0 105 0.030 0.060 0.100 0.200 0.390 0.580 0.870 81
Al50 6.0 215 0.018 0.039 0.066 0.120 0.200 0.310 0.510 81
AL75 6.0 320 0.010 0.020 0.040 0.080 0.120 0.200 0.310 81
Al100 6.0 390 0.008 0.017 0.032 0.050 0.090 0.130 0.220 81
AL125 6.0 480 0.006 0.016 0.026 0.045 0.078 0.110 0.180 81
AL150 6.0 620 0.005 0.014 0.024 0.040 0.071 0.100 0.160 81
Generador de vacío multietapa serie AM/AL/AH

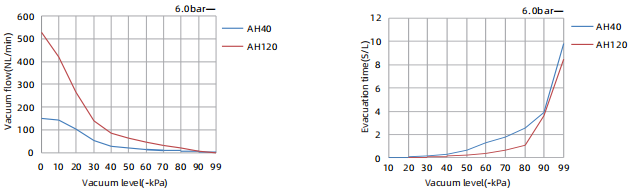

Flujo de vacío (NL/min) a diferentes niveles de vacío (-KPA)
Modelo Aire suministrar
presión
bar		 Aire
consumo
NL/min		 0 10 20 30 40 50 60 70 80 90 99 Max.
vacío nivel
 -KPA
AH40 6.0 155 150 145 105 52.5 27.5 20.5 15.0 8.5 5.5 3.0 0.2 99.8
AH120 6.0 440 530 420 265 141.0 85.0 65.0 45.0 33.0 21.5 6.0 0.5 100.8
Tiempo de evacuación (S/L) para alcanzar diferentes niveles de vacío (-KPA)
Modelo Aire suministrar
presión
bar		 Aire
consumo
 NL/min		 10 20 30 40 50 60 70 80 90 99 Max.
vacío nivel
 -KPA
AH40 6.0 155 0.04 0.08 0.18 0.32
0.14		 0.64 1.30 1.80 2.60 3.90 9.8 99.8
AH120 6.0 440 0.02 0.04 0.08 0.25 0.38 0.66 1.08 3.60 8.5 100.8
Generador de vacío multietapa serie AM/AL/AHGenerador de vacío multietapa serie AM/AL/AH

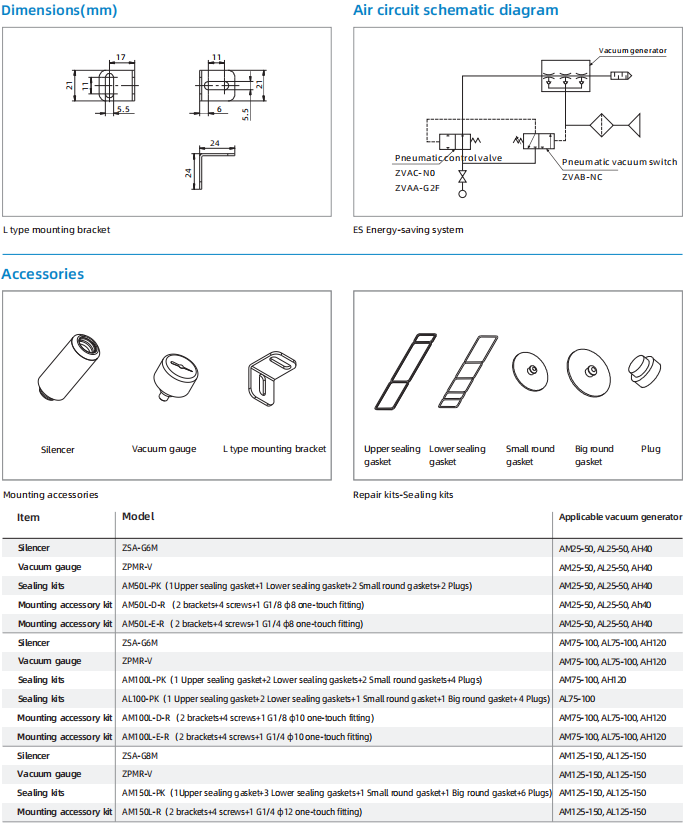

◇ NOTA: El kit de accesorios de montaje incluye 2 soportes de tipo L y 4 tornillos para la placa de conexión B y E
