G1 1/4" manera de la posición 2 de la válvula electromagnética 2 actuada con NC de acero inoxidable 2S350-35 neumático

Esta válvula es una válvula bidireccional, normalmente cerrada, de la directo-elevación y no requiere una presión diferenciada mínima para actuar. Tal y como se muestra en de los diagramas abajo, cuando se desenergiza la bobina, el émbolo y el diafragma flexible se sienta en el orificio principal de la válvula. El medio de trabajo atraviesa un “orificio de corrimiento minúsculo” y presuriza la cavidad sobre el diafragma - esta presión de sistema, junto con la fuerza de la primavera, los sellos la válvula. Cuando se activa la válvula, el diafragma se tira lejos del orificio principal, permitiendo que el líquido atraviese la válvula. Puesto que el orificio de corrimiento es dimensional más pequeño que el orificio principal, la poder de la presión de sistema no reconstruida en el top del diafragma mientras el orificio principal siga siendo abierto.

2S350-35:
2S: 2 válvula electromagnética de la manera de la posición 2 con el cuerpo de acero inoxidable
350: El tamaño del orificio es 35m m
35: El tamaño portuario es G1 1/4"

Datos técnicos:

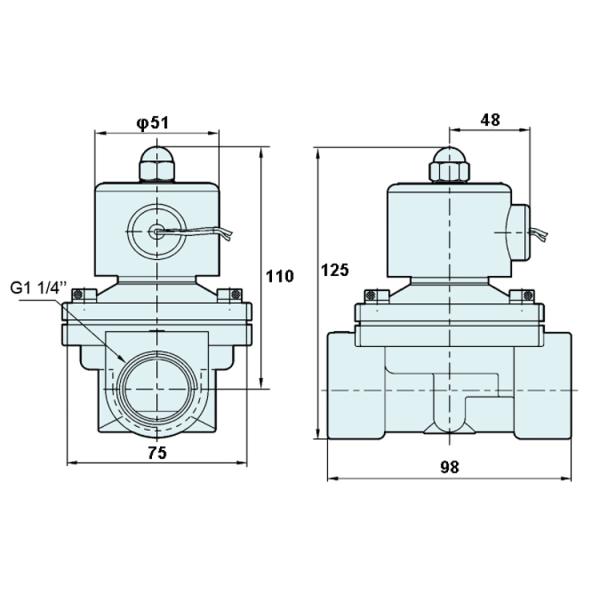

Dibujo de la dimensión total:

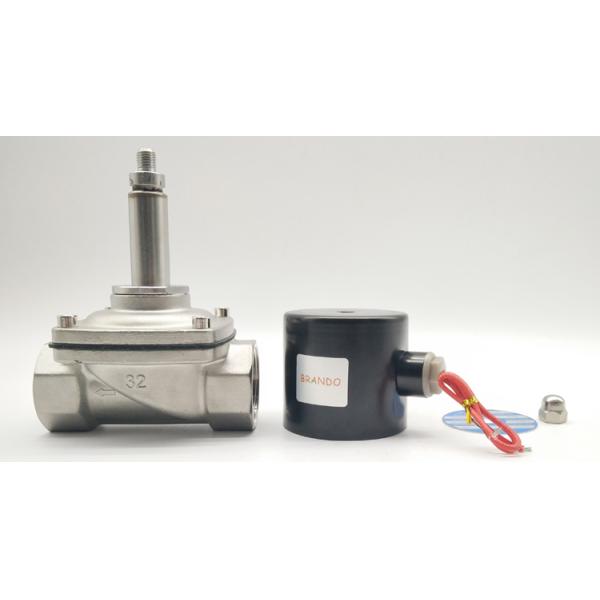

Diagrama del Deconstruction de 2S350-35:

Más detalles sobre la válvula electromagnética 2s350-35 en YouTube:

¿Cómo hace la válvula electromagnética 2S350-35 trabajo?

Es 2/2 solenoide normalmente cerrado Valve.When de la impulsión directa de la manera que se activa el solenoide, el orificio experimental se abre, que causa la presión sobre la membrana para caer. Debido a la diferencia de la presión a ambos lados de la membrana, la membrana será levantada y el medio puede fluir de puerto de entrada al puerto de mercado.

Tipos de la válvula electromagnética

Las válvulas electromagnéticas se pueden categorizar en diversos grupos de operación.

Válvula de actuación directa:

En una válvula electromagnética de actuación directa normalmente cerrada, la trayectoria al puerto de mercado se bloquea cuando no se aplica ninguna corriente a la bobina mientras que la primavera cerrada presiona el émbolo sobre el asiento de válvula. Directo actual la bobina genera una fuerza que comienza, que tira del émbolo y del sello contra la fuerza de la primavera, y dibuja el medio hacia arriba. Como tal, el canal se abre para que el medio atraviese la válvula de actuación directa.

Ventajas de válvulas electromagnéticas de actuación directa
Conveniente para los circuitos de la presión negativa.
Diseñó hacer frente a ruina de la partícula.
Disponible en tamaños compactos muy rentables.
versiones normalmente abiertas o normalmente cerradas de 2/2 y 3/2 manera.
Versiones miniatura disponibles para las mismas altas presiones.

Válvula actuada experimental:

Un actuador separado en la presión aflautada de los lanzamientos en la línea si cruza un umbral. Esto libra la presión en la parte de atrás del sello, haciendo la válvula abrirse. Las partes esenciales de un PORV son una válvula experimental (o piloto del control), una válvula principal, un tubo experimental, la bóveda, un disco o un pistón, y un asiento.

Ventajas de las válvulas electromagnéticas experimentales
Excelente para el flujo muy grande.
Operación de válvula de las ayudas de la presión.
Necesita diferencial de presión mínimo.
Más económico para valores más altos del flujo
Un nivel más bajo de la corriente eléctrica.

Instrucciones que ordenan de la válvula electromagnética:
1.Please refieren al manual de la instrucción del producto antes de la instalación.
el tamaño del puerto del hilo 2.2W040-10 es G1/4”. Qué tamaño usted quiere
3.Should conocen el sentido de chorro. La válvula electromagnética es unidireccional. Instale en dirección de la flecha, POR FAVOR.
la válvula electromagnética 4.The se debe instalar horizontalmente.
5.Clean encima de la tubería o instalar un filtro. Mantenga el tubo limpio puede ampliar la vida de servicio con eficacia.
6.Used dentro de la gama del voltaje. Voltaje estándar: AC220V (50/60Hz). Tolerancia del voltaje ca: el ±10%
uso 7.Please dentro de la temperatura y de la gama de trabajo-pressue.

¡Recepción a su cualquier pregunta e investigación!
