Tipo serie temporaria doble de FESTO del cilindro neumático DN del aire con el imán
Tipo serie temporaria doble de FESTO del cilindro neumático DN del aire con el imán
Tipo serie temporaria doble de FESTO del cilindro neumático DN del aire con el imán
Tipo serie temporaria doble de FESTO del cilindro neumático DN del aire con el imán
Tipo serie temporaria doble de FESTO del cilindro neumático DN del aire con el imán
Tipo serie temporaria doble de FESTO del cilindro neumático DN del aire con el imán
Especificaciones
Número de modelo :
DN
Lugar del origen :
Ningbo, China
MOQ :
5pcs
Condiciones de pago :
T/T, L/C, Western Union, Paypal
Capacidad de la fuente :
20000pcs por mes
Plazo de expedición :
10 ~ 15 días laborables
Detalles de empaquetado :
bag+box+catons+pallet
nombre :
cilindros compactos del aire
Material :
Aleación de aluminio
Gama de temperaturas :
0-70℃
Gama de velocidad :
50~800mm/s
Tipo del almacenador intermediario :
Almacenador intermediario de la junta/almacenador intermediario ajustable
Tamaño portuario :
M5X0.8/G1/8”
Tipo del arreglo :
Normal/LB/FA/FB/SDB
tipo de acción :
Actuación de efecto simple/doble
Descripción

Cilindro compacto del nuevo diseño del tipo doble de FESTO de la serie del DN que actúa con el imán





Tamaño neumático temporario doble compacto 12mm-125m m e.g. ADN20-50-P-A-F del cilindro del aire del ADN del estándar ISO21287 con la cruce del imán y de goma del almacenador intermediario de Festo con la ranura en el cilindro para montar los sensores





Detalle rápido:



* cilindro compacto estándar del aire ISO21287, equivalente de Festo

* estándar temporario disponible, doble temporario de efecto simple y doble

* con la ranura en el cilindro para montar los sensores

* con el amortiguador del imán y de goma

* cromo de acero de la barra de pistón #45 (ASTM-1045) plateado

* la barra de pistón de acero inoxidable está disponible

* tamaño agujereado 12m m 16m m, 20m m, 25m m, 32m m, 40m m, 50m m, 63m m, 80m m, 100m m, 125m m

* equipos del cilindro, equipos de reparación y accesorios disponibles



Specifiction



CÓDIGO EL ORDENAR
ADN 20 50 P F
Estándar ISO21287 Tamaño de diámetro interior Movimiento Estándar de goma del almacenador intermediario Con estándar del imán F: Hilo femenino del extremo de barra de pistón
ADN: Actuación estándar del doble 12:12 milímetro
16:16 milímetro
20:20 milímetro
20:20 milímetro
25:25 milímetro
32:32 milímetro
AEN: De efecto simple 40:40 milímetro
50:50 milímetro M: Hilo masculino del extremo de barra de pistón
63:63 milímetro
80:80 MILÍMETRO
100:100M M
125:125M M





ESPECIFICACIÓN
Tamaño de diámetro interior (milímetros) 12 16 20 25 32 40 50 63 80 100 125
medio de funcionamiento Aire comprimido filtrado
Modelo del movimiento Acción doble/sola acción
Resistencia de la presión 1.5MPa
Gama de presión de funcionamiento 0.1~1.0MPa
Temperatura ambiente -5~70ºC
Proteja amortiguar Almacenador intermediario de goma
Actúe la velocidad (la acción doble) 30~500mm/s 30~350mm/s 30~250mm/s
Actúe la velocidad (la sola acción) 100~500mm/s
Tamaño portuario M5 M5 M5 M5 G1/8 G1/8 G1/8 G1/8 G1/8 G1/8 G1/4

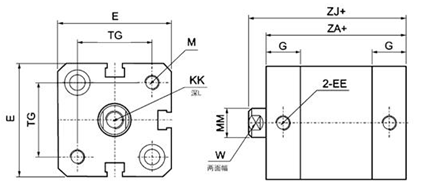

Dimensión total



Tipo serie temporaria doble de FESTO del cilindro neumático DN del aire con el imánTipo serie temporaria doble de FESTO del cilindro neumático DN del aire con el imán



Hilo femenino 32mm~125m m



TAMAÑO DE DIÁMETRO INTERIOR E G EE Milímetro M KK L TG W ZA ZJ
12 27,5 10,5 M5 6 M4 M3 8 16 5 35 40
16 29 11 M5 8 M4 M4 10 18 7 35 40
20 35,5 12 M5 10 M5 M6 14 22 8 37 43
25 39,5 12 M5 10 M5 M6 14 26 8 39 45
32 47,5 15 G1/8 12 M6 M8 16 32,5 10 45 50
40 56,5 14,5 G1/8 12 M6 M8 16 38 10 45 51
50 66,5 14,5 G1/8 16 M8 M10 20 46,5 14 45 53
63 79,5 14,5 G1/8 16 M8 M10 20 56,5 14 50 57
80 100 16 G1/8 20 M10 M12 20 72 17 55 63
100 120 19,5 G1/8 20 M10 M12 20 89 17 67 76
125 134,5 20 G1/4 25 M12 M16 25 110 22 81 92

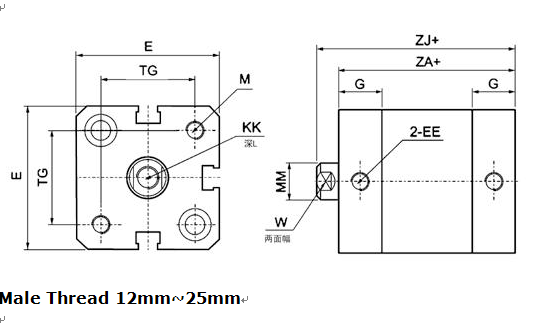

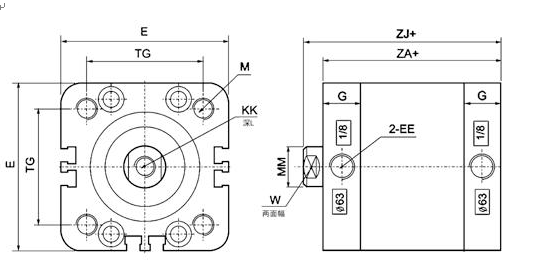

Tipo serie temporaria doble de FESTO del cilindro neumático DN del aire con el imánTipo serie temporaria doble de FESTO del cilindro neumático DN del aire con el imán

Hilo masculino 32~125m m



Tamaño de diámetro interior E G EE Milímetro M KK TG W ZA ZJ
12 10 27,5 10,5 M5 6 M4 M5 16 5 35 50
16 12 29 11 M5 8 M4 M6 18 7 35 52
20 16 35,5 12 M5 10 M5 M8 22 8 37 59
25 16 39,5 12 M5 10 M5 M8 26 8 39 61
32 19 47,5 15 G1/8 12 M6 M10x1.25 32,5 10 45 69
40 19 56,5 14,5 G1/8 12 M6 M10x1.25 38 10 45 70
50 22 66,5 14,5 G1/8 16 M8 M12x1.25 46,5 14 45 75
63 22 79,5 14,5 G1/8 16 M8 M12x1.25 56,5 14 50 79
80 28 100 16 G1/8 20 M10 M16x1.5 72 17 55 91
100 28 120 19,5 G1/8 20 M10 M16x1.5 89 17 67 104
125 40 134,6 20 G1/4 25 M12 M20x1.5 110 22 81 132
