Placa controladora de puerta IGBT GE DS200IIBDG1AEA PCB

Detalles del producto:

El GE DS200IIBDG1AEA es una placa controladora de IGBT (Transistor Bipolar de Puerta Aislada) diseñada para sistemas de control de accionamiento, específicamente la Serie Mark V de GE. Como una versión revisada de la placa matriz DS200IIBDG1 (con tres actualizaciones significativas del producto), su función principal es entregar señales de control precisas, típicamente pulsos a los terminales de puerta IGBT, sincronizándose con las necesidades del sistema para regular la frecuencia de conmutación y el ciclo de trabajo. También monitorea parámetros clave (temperatura, voltaje, corriente) para una operación IGBT segura y eficiente.

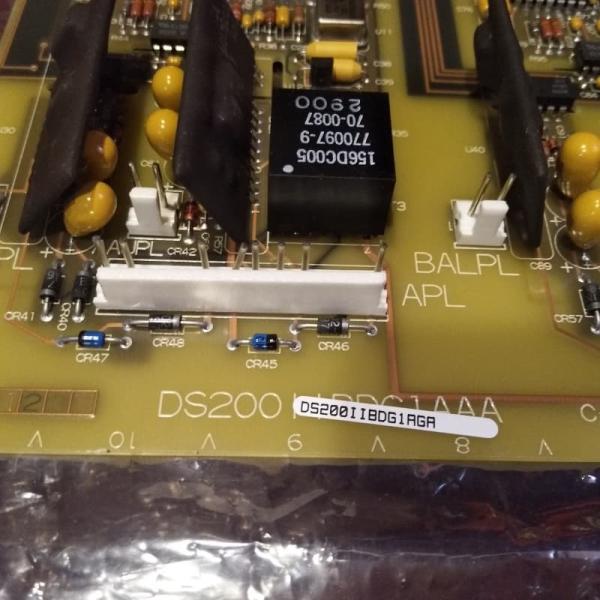

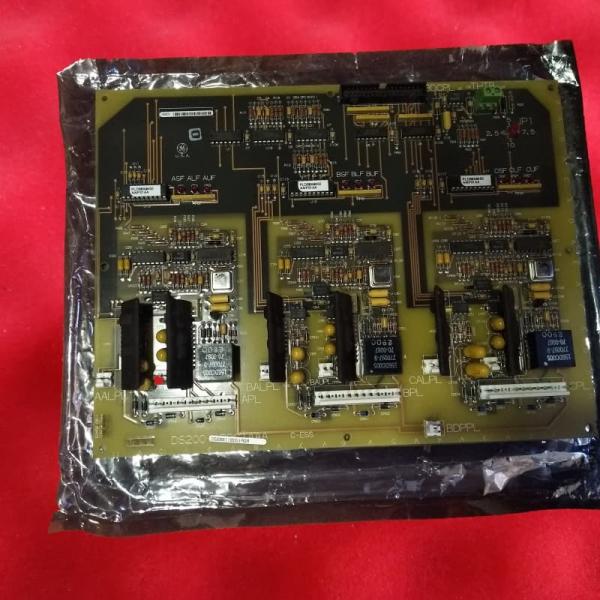

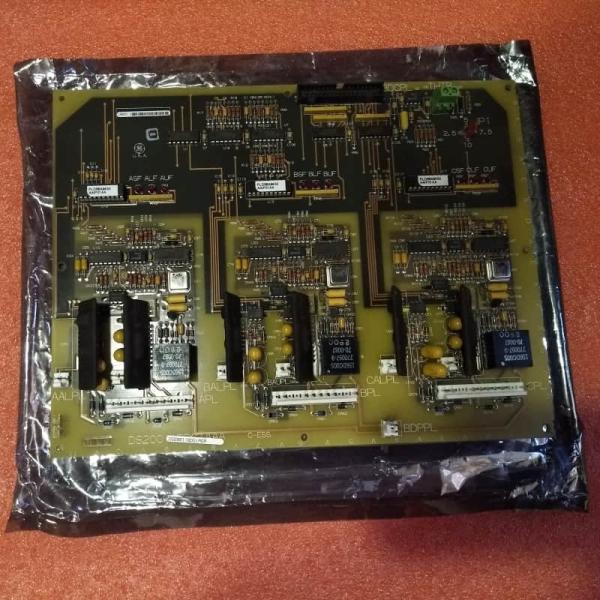

Físicamente, presenta un conector de 34 pines para la conexión de cable plano, tres conectores de 8 pines etiquetados APL, BPL, CPL, para la comunicación del sistema, y nueve LED indicadores rojos. Se requiere una manipulación estricta: los cables planos deben sujetarse por los conectores para evitar daños; la placa es de alto voltaje, por lo que no se permite el contacto con los componentes del gabinete. Un revestimiento grueso de PCB estándar protege el hardware interno crítico.

Características principales:
Control IGBT preciso: Genera señales PWM para regular la conmutación IGBT, optimizando la eficiencia y alineándose con los requisitos operativos del sistema.

Monitoreo de parámetros: Rastrea la temperatura, el voltaje y la corriente para evitar daños en el IGBT y garantizar un rendimiento seguro y consistente.

Conectividad estructurada: Los conectores de 34 pines (cable plano) y APL/BPL/CPL de 8 pines permiten enlaces seguros y organizados a los componentes del sistema; el cableado se enruta internamente para evitar interferencias.

Estado visual y seguridad: Los LED rojos proporcionan una retroalimentación operativa clara; el diseño de alto voltaje exige protocolos de seguridad estrictos para proteger a los usuarios y los equipos.

Diseño protector: El revestimiento grueso de PCB protege el hardware crítico, mejorando la durabilidad en entornos industriales.
