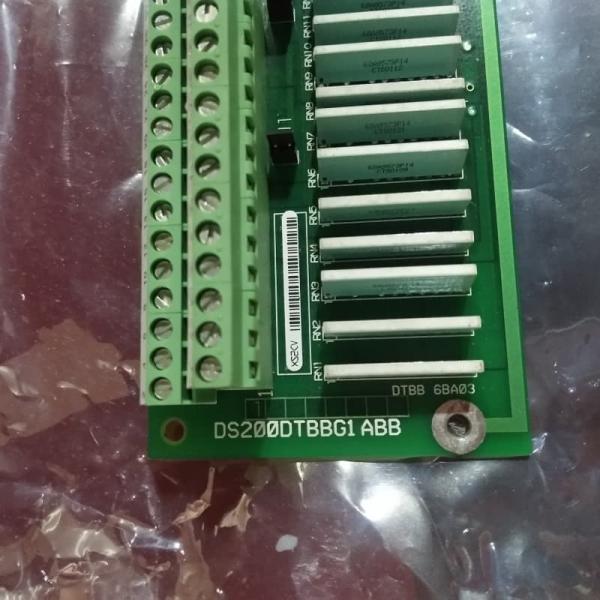

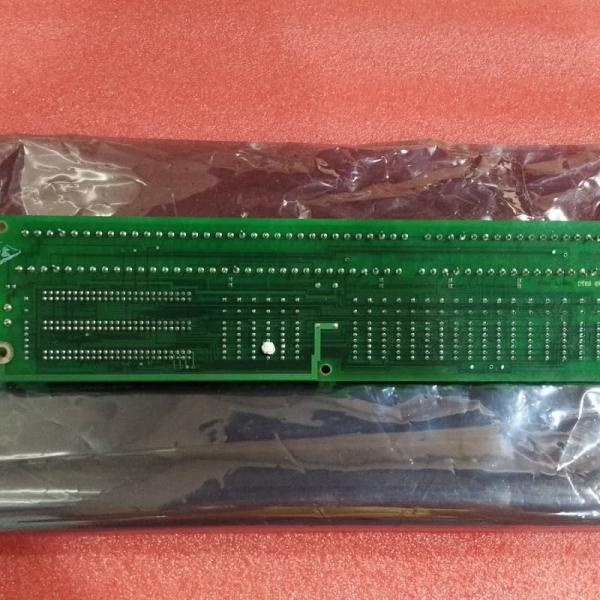

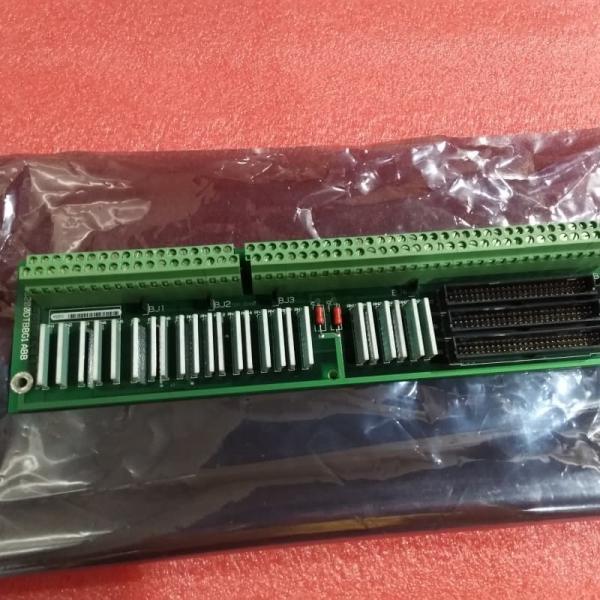

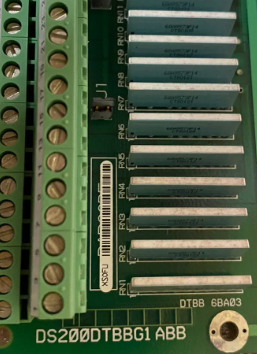

GE DS200DTBBG1A TARJETA DE TERMINALES MÓDULO DE E/S DIGITAL

Descripción del producto:

El GE DS200DTBBG1A es una tarjeta de conector digital de la tarjeta de terminales que pertenece a la serie Mark V de GE, diseñada para sistemas de control industrial, probablemente integrada en configuraciones de turbinas o accionamientos para gestionar el cableado de señales y la expansión de entradas de contacto.

Su función principal es servir como un centro centralizado para la conexión y el enrutamiento de señales, con dos bloques de terminales con 95 terminales de cable de señal cada uno e identificación clara de los terminales a través de ID de bloque y numeración secuencial. También incluye tres conectores de 40 pines, tres conectores de 50 pines, conectores de bayoneta y cinco puentes.

La compatibilidad con componentes específicos de Mark V está garantizada a través de conectores dedicados como JRR para entradas de contacto TCDA y JY para alimentación de 125 VCC de las tarjetas DTBA, mientras que el conector JRS/T generalmente no se utiliza. Crítico para su funcionamiento es la alineación precisa del cable plano con los conectores de 40 pines; las conexiones incorrectas fuerzan el apagado del accionamiento, lo que reduce la productividad e incomoda a los operadores.

Características principales:
Enrutamiento de señal de alta densidad: Dos bloques de terminales admiten hasta 110 cables de señal, con numeración secuencial para una gestión de cableado organizada y rastreable.

Compatibilidad diversa de conectores: Incluye conectores de 40 pines, 50 pines y bayoneta, además de interfaces dedicadas, JRR para TCDA, JY para alimentación de 125 VCC para integrarse con los componentes del sistema Mark V.

Funcionalidad configurable: Cinco puentes permiten la personalización de las rutas de señal o el aislamiento, adaptándose a los requisitos específicos del sistema de control para la expansión de la entrada de contacto.

Instalación dependiente de la precisión: Las conexiones de cable plano a los conectores de 40 pines requieren una alineación estricta; las conexiones incorrectas activan el apagado del accionamiento, lo que enfatiza la necesidad de un cableado documentado para evitar pérdidas de productividad.

Parámetros técnicos:
