Tarjeta de Distribución y Estado de Compuerta GE DS200FCGDH1BAA

Detalles del producto:

El GE DS200FCGDH1BAA es una tarjeta de Distribución y Estado de Compuerta diseñada para las series LCI de GE y los sistemas de control de turbinas Speedtronic Mark V. Como una placa de interfaz crítica, gestiona puentes no reversibles de 6 pulsos controlados por fase, recibiendo datos de disparo SCR del DS200DSPC, distribuyendo señales de activación precisas, monitoreando el estado de la celda, procesando la retroalimentación del puente y transmitiendo diagnósticos a través del backplane VME.

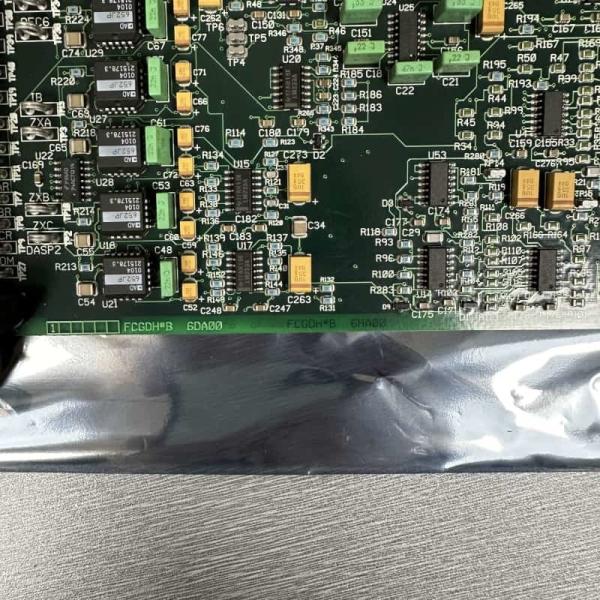

Físicamente, sigue el estándar VME 6U, presenta una estructura de seis capas con SMD de doble cara y se monta en bastidores VME junto con el DSPC para una comunicación de baja latencia. Incluye una placa frontal, dos conectores macho traseros y componentes clave como un FPGA Xilinx. Un reinicio del sistema inicializa los registros a los estados predeterminados, mientras que un latido cardíaco confirma la operación: la falla deshabilita la activación y requiere un reinicio completo.

Características principales:
Integración LCI y Mark V: Diseñado para sistemas LCI y controles de turbinas Mark V, vinculando los datos del DSPC a las operaciones del puente y soportando la conversión de energía crítica de la turbina.

Control preciso del puente: Distribuye señales de activación de fibra óptica a seis cadenas de celdas a través de un registro de máscara de disparo y procesa la retroalimentación, asegurando una operación eficiente del puente de 6 pulsos.

Diagnósticos y seguridad integrados: Transmite diagnósticos a través del backplane VME; el LED de latido cardíaco "IMOK" y la desactivación de la activación mejoran la fiabilidad del sistema y evitan daños.

Diseño estándar VME: El tamaño VME 6U y la compatibilidad con montaje en bastidor con DSPC minimizan la latencia, agilizando la comunicación en configuraciones de control industrial.

Hardware estructurado: Circuitos SMD de seis capas, FPGA Xilinx y placa frontal optimizan el espacio y permiten una fácil monitorización/instalación.
