Suministro de energía de ensamblaje de PCB electrónicos PCBA de alta calidad
Suministro de energía de ensamblaje de PCB electrónicos PCBA de alta calidad
Especificaciones
Cantidad mínima de pedido :
1
Términos de pago :
T/T
Capa :
8 capas
Material :
FR4
Min. Component Size :
0201
Espesor de la PCB :
1.0 mm
Espacio para pines :
0.1 mm
Método de prueba :
Sonda Volante, ICT, Prueba Funcional, AOI
Solicitud :
Hogar inteligente
certificaciones :
ISO9001, UL, ROHS
Descripción
Ensamblaje de PCB Electrónico para Fuentes de Alimentación PCBA de Alta Calidad
¿Qué es el Ensamblaje de PCB Electrónico?

El Ensamblaje de PCB Electrónico, o Ensamblaje de Placa de Circuito Impreso (PCBA), es el proceso completo de montaje y soldadura de componentes electrónicos en una PCB desnuda para crear un circuito electrónico funcional. Transforma la placa fabricada (con pistas y almohadillas de cobre) en un módulo de trabajo listo para la integración en dispositivos.

Etapas Clave del Ensamblaje de PCB:
  1. Suministro de Componentes - Adquisición de piezas certificadas (resistencias, CI, conectores, etc.) de proveedores, a menudo con trazabilidad para el control de calidad.
  2. Aplicación de Pasta de Soldadura - Una impresora de plantilla aplica pasta de soldadura (una mezcla de fundente y pequeñas bolas de soldadura) con precisión sobre las almohadillas donde se colocarán los componentes.

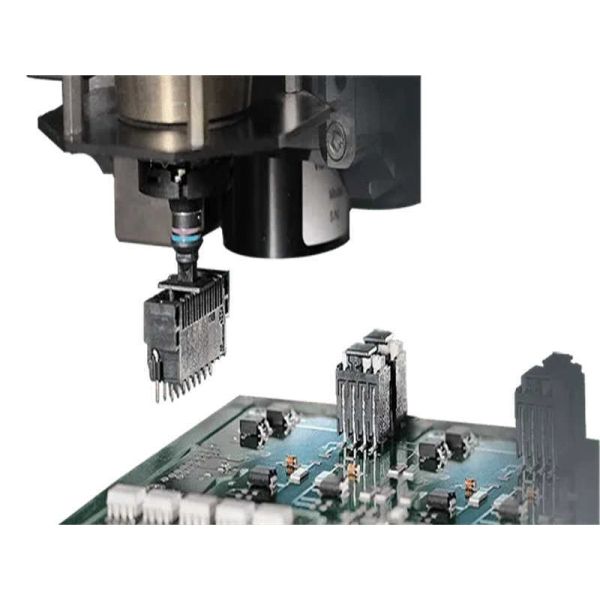

  3. Colocación y Montaje - Máquinas robóticas de alta velocidad colocan los componentes sobre las almohadillas cubiertas de pasta, utilizando alineación óptica para una precisión a nivel de micras (por ejemplo, resistencias 0201, chips BGA).
  4. Soldadura por Refusión - La placa pasa por un horno controlado con zonas de temperatura (precalentamiento, remojo térmico, refusión, enfriamiento) para fundir la pasta, formando uniones permanentes. La soldadura sin plomo (por ejemplo, SAC305) requiere temperaturas más altas (240-250°C).
  5. Inspección y Pruebas
    • AOI (Inspección Óptica Automatizada): Las cámaras detectan piezas desalineadas, puentes de soldadura o componentes faltantes.
    • Rayos X: Verifica uniones ocultas (por ejemplo, BGA).
    • ICT (Prueba en Circuito): Las sondas prueban la continuidad eléctrica, la resistencia y los valores de los componentes.
    • Prueba Funcional: Valida la placa en condiciones reales (por ejemplo, carga de firmware, integridad de la señal).
  6. Ensamblaje de Orificios Pasantes (si es necesario) - Para componentes como condensadores electrolíticos o conectores, la soldadura manual o por ola inserta los cables a través de orificios perforados.
  7. Recubrimiento Conformal y Ensamblaje Final - Los recubrimientos protectores (por ejemplo, acrílico, silicona) protegen contra la humedad/polvo. Las placas pueden integrarse en carcasas con cables, disipadores de calor, etc.
Capacidad de Ensamblaje de PCB de DQS
Artículo Normal Especial
Ensamblaje SMT
Especificación de PCB (para SMT)		 Longitud y Ancho (L* A)
Mínimo: L≥3mm, A≥3mm		 L＜2mm
Máximo: L≤800mm, A≤460mm L＞1200mm, A＞500mm
Grosor (T)
Más delgado: 0.2mm		 T＜0.1mm
Más grueso: 4 mm T＞4.5mm
Especificación de componentes SMT
Dimensión del Contorno
Tamaño mínimo: 0201 (0.6mm*0.3mm)		 01005 (0.3mm*0.2mm)
Tamaño máximo: 200 * 125
Grosor del componente: T≤15mm		 6.5mm＜T≤15mm
QFP, SOP, SOJ (múltiples pines) Espacio mínimo entre pines: 0.4mm 0.3mm≤Paso＜0.4mm
CSP/ BGA Espacio mínimo entre bolas: 0.5mm 0.3mm≤Paso＜0.5mm
Ensamblaje DIP
Especificación de PCB		 Longitud y Ancho (L* A)
Mínimo: L≥50mm, A≥30mm		 L＜50mm
Máximo: L≤1200mm, A≤450mm L≥1200mm, A≥500mm
Grosor (T)
Más delgado: 0.8mm
Más grueso: 3.5mm		 T＜0.8mm
T＞2mm
Fabricación Electrónica Integral que Incluye
Prototipo de PCB | PCB de Entrega Rápida | PCB de Una Cara | PCB de Doble Cara | PCB Multicapa | PCB Rígido
PCB Flexible | PCB Rígido-Flexible | PCB Rígido-Flexible | PCB de Aluminio | PCB de Núcleo Metálico | PCB de Cobre Grueso
PCB HDI | PCB BGA | PCB de Alta TG | Plantilla de PCB | PCB de Control de Impedancia | Ensamblaje de PCB
PCB de Alta Frecuencia | Placa de Circuito Bluetooth | PCB Automotriz | Placa de Circuito USB | PCB Libre de Halógenos | PCB de Antena
Competencias Esenciales del Ensamblaje de PCB de DQS
SMT
Suministro de energía de ensamblaje de PCB electrónicos PCBA de alta calidad
  • 13 líneas SMT automáticas de alta velocidad
  • 5 millones de puntos/día
  • FPC/Montaje de doble cara
  • Recubrimiento conformal automático
DIP
Suministro de energía de ensamblaje de PCB electrónicos PCBA de alta calidad
  • 4 líneas DIP
  • Post-soldadura 700,000 puntos/día
  • Equipo profesional de inserción DIP
Suministro de energía de ensamblaje de PCB electrónicos PCBA de alta calidad
Tecnología SMT
  • Paquete mínimo: 01005
  • Pin mínimo: 0.3mm
  • Paso mínimo de BGA: 0.3 mm
Suministro de energía de ensamblaje de PCB electrónicos PCBA de alta calidad
PCBA OEM
  • Ensamblaje de PCB llave en mano completo
  • Ensamblaje de PCB llave en mano parcial
