Recinto eléctrico al aire libre de la fuente de alimentación del rectificador del gabinete IP55 del soporte de poste con el sistema eléctrico de respaldo de UPS de la batería

1,1 descripción de la fuente de alimentación de ET-WZDY-30-50 MicroStation

La fuente de alimentación de ET-WZDY-30-50 MicroStation es un sistema eléctrico de 3000W MicroStation desarrollado por nuestra compañía para la estación base 5G. El sistema de abastecimiento del poder puede no sólo convertir AC220V/DC48V eficientemente, pero también actúa normalmente por 2-5 horas bajo condición del fracaso de la red eléctrica y de los diversos métodos de la instalación.

ET-WZDY-30-50 la fuente de alimentación de MicroStation se compone de la batería integrada DC48V del fosfato del hierro de la fuente de alimentación que cambia 3000W, del litio de DC48V50AH y de la unidad de distribución de poder.

1,2 uso

La fuente de alimentación micro de la estación ET-WZDY-30-50 es conveniente para el pequeño interruptor programa-controlado, red del acceso, equipo de transmisión, comunicación móvil, estación de tierra de la comunicación por satélite, fuente de alimentación de comunicación de microonda, y se puede también utilizar para la otra fuente de alimentación del equipo de comunicación.

1,3 principio de trabajo básico

En condiciones normales, los pasos para uso general de la fuente de alimentación a través del pararrayos, entonces con el control del interruptor del aire, y finalmente incorporan la fuente de alimentación que cambia integrada. Después de la rectificación por dos módulos del rectificador 30A, es DC48V, después poder de la fuente a la batería de litio del equipo y del hierro de la carga para DC48V.

En caso de apagón, el poder de las fuentes de batería de litio del hierro al equipo después de la rectificación.

1,4 parámetros técnicos

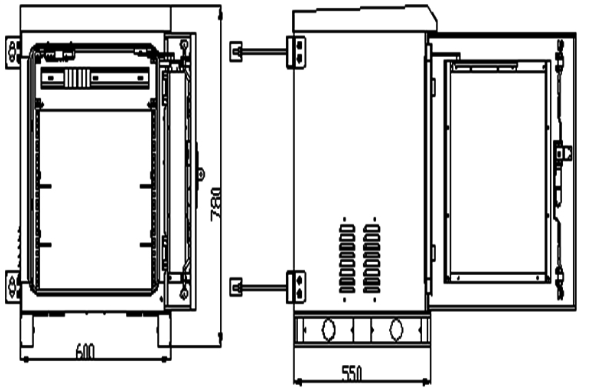

1,5 diagrama

,

2. Unidad de distribución de poder

Entrada de la CA: 16A/2P *2
Salida de la CA: zócalo *1 del mantenimiento de 10A/3 agujeros
Salida de DC: 32A/1P *6
SPD: Grado B /2P *1

3. principio de funcionamiento 60A

En condiciones normales, los diversos parámetros del módulo del rectificador y la unidad de distribución de poder son controlados por el módulo y el trabajo de supervisión según los parámetros preestablecidos o los comandos del usuario. En caso de fracaso de la red eléctrica, el sistema será accionado por la batería. Con la descarga de la batería, el voltaje terminal de la batería comienza a caer. Cuando el voltaje de la batería es más bajo que el punto de baja tensión de la alarma de la batería superior del ordenador 46v (puede ser fijado), el módulo de supervisión divulga la señal de alarma y cierra directamente la salida de la carga, y la máquina entera no funciona. Cuando se restaura la fuente externa de la red eléctrica, el sistema volverá al estado de trabajo normal (los datos de supervisión antedichos son el valor predeterminado del sistema, que puede ser reset del usuario). El ℃ del ≥ 55 de la temperatura del ambiente de trabajo, sistema eléctrico necesitará reducir salida de poder.

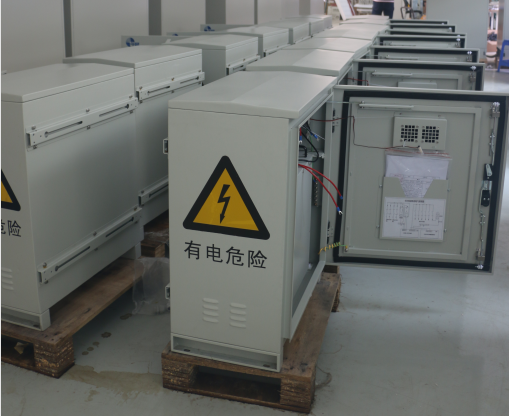

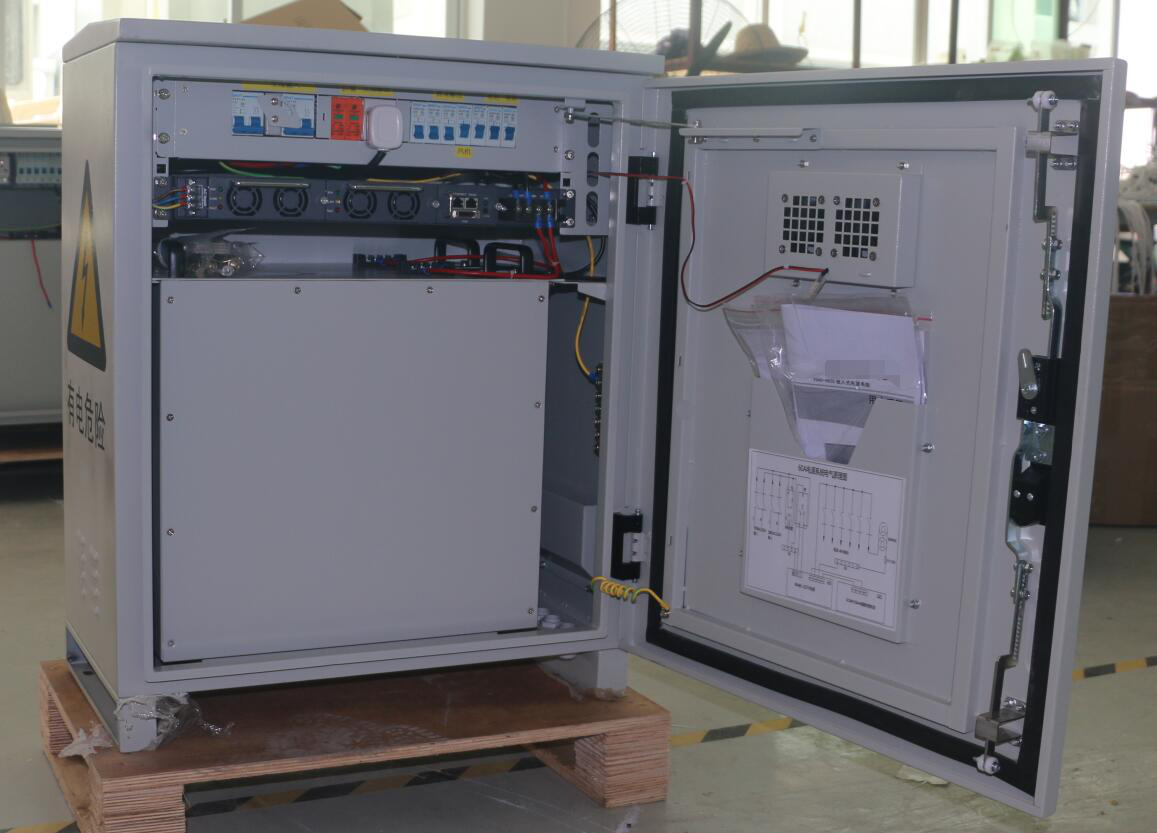

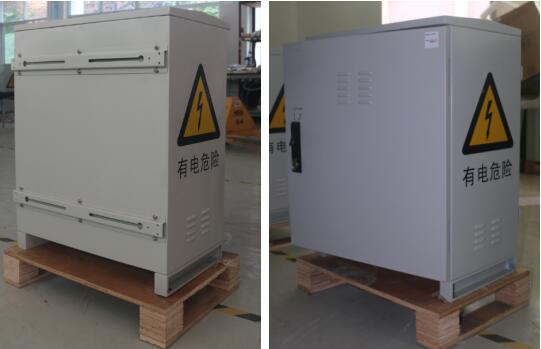

4. Imágenes del gabinete
