luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U
luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U
luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U
luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U
luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U
luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U
Especificaciones
Number modelo :
ET6565115PWF-EQ
Lugar del origen :
Shenzhen, China (continente)
MOQ :
1
Condiciones de pago :
L/C, T/T, etc
Capacidad de la fuente :
10.000 sistemas por mes
Plazo de expedición :
7-15 días laborables
Detalles de empaquetado :
caso de madera
Prueba :
prenda impermeable, a prueba de polvo
Protección Leve :
IP55
Material :
de acero galvanizada de una sola capa + aislamiento de calor
Tamaño externo :
W×D×H 650×650×1150m m
Enfriamiento :
Aire acondicionado y fan
estante estándar de 19 pulgadas :
20U
Iluminación :
48V DC, luz del LED
Unidad de distribución de poder :
Opcional
Sistema de vigilancia ambiental :
Opcional
zócalo de 19%22 soportes :
Opcional
Descripción

recinto al aire libre del gabinete del soporte de la pared del control de la temperatura 20U/del soporte de poste de un sólo recinto con el aislamiento



1 descripción de producto

1,1 aspecto

Después de que el gabinete esté instalado, tal y como se muestra en de figura abajo





luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U                             luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U









1,2 configuración del gabinete



La configuración integrada al aire libre del gabinete de este proyecto es como sigue:



Tipo del gabinete Configuración Cantidad Especificaciones
Gabinete principal estante estándar de 19 pulgadas 1 20U
Iluminación 1 48V DC, luz del LED
Aire acondicionado 1

Voltaje entrado: AC220V 60Hz,

capacidad de enfriamiento: 500W
Fan de la emergencia 2 48V DC, toma de aire de la chapa fonda
Poner a tierra la barra de cobre 1 M6 pernos 10
Barra de distribución 1 M6 pernos 10
Unidad de la distribución de la corriente continua de la CA y 1

Entrada de la CA: 63A/2P*1;

Salida de la CA: 63A/2P*1;

Entrada CC: 63A/1P *1;

Salida de DC: 16A/1P*1;

Salida de DC: 10A/1P*3;

Salida de DC: 6A/1P*3

Marca del disyuntor: Schneider
Zócalo 1 zócalo universal de 8 bits, 220V 16A
Sistema de vigilancia ambiental 1

unidad de supervisión del ambiente 1*, 1U, comunicación del SNMP;

sensor del humo 1*;

sensor del agua 1*;

sensor de la temperatura 1* y de la humedad;

sensor de la combinación de la inclinación 1* y del choque;

sensor de la puerta 1*

fuente de alimentación: DC48V
Placa de aislamiento baja 1 1 fijado contiene 8 pedazos, 2 bloques del frente para apoyar



1,3 tamaño de gabinete



El tamaño de un solo gabinete se muestra en el cuadro 3. tamaño externo: W×D×H 650×650×1150m m

luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U





1,4 material del gabinete



de acero galvanizada de una sola capa + aislamiento de calor:

Capa externa: 1.5m m galvanizaron la capa de acero, interna: aislamiento de calor de 20m m PEF



Instalación de 2 gabinetes

2,1 desempaque

Los gabinetes integrados al aire libre se embalan generalmente en casos de madera. Al desmontar el paquete, tome el cuidado para evitar daño al gabinete.



2,2 piso, tapiz, pasos de la instalación del polo y dimensiones



1 ) Aterrizaje

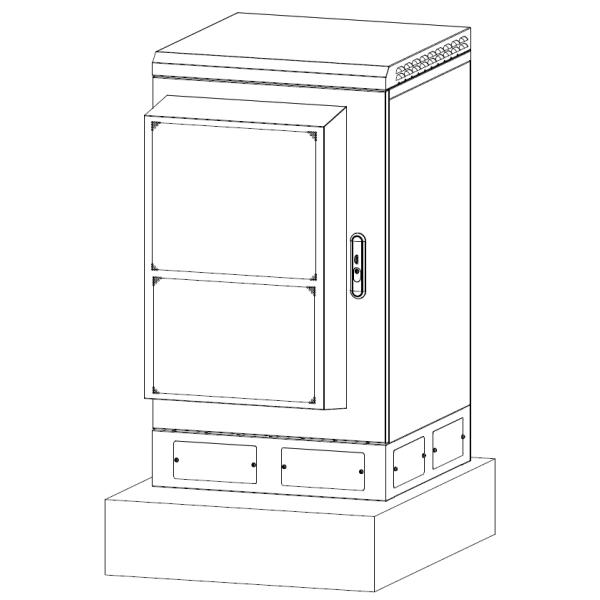

Diagrama del efecto de la instalación del piso

luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U







Tamaño de la base del gabinete y posición del orificio de fijación del perno de extensión baja

luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U



2 ) Soporte de la pared

Diagrama del efecto del montaje en la pared

luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U



Pasos del montaje en la pared

luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U



Diagrama del tamaño del montaje en la pared

luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U





3 ) Poste

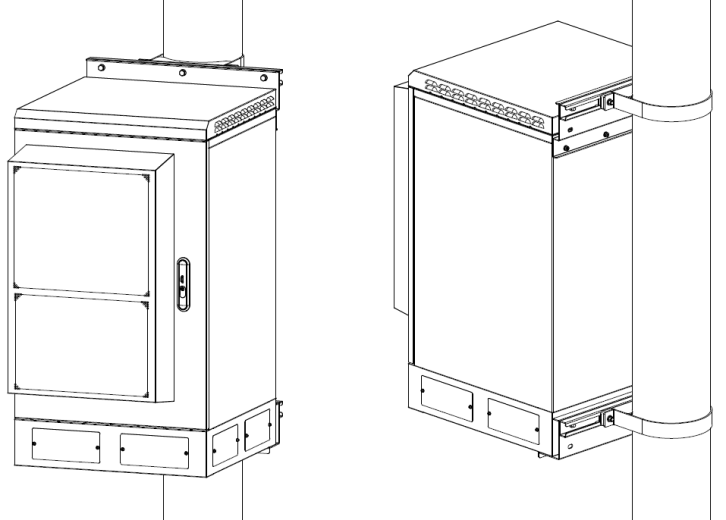

Poste que monta el diagrama del efecto

luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U





Poste que monta pasos

luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U

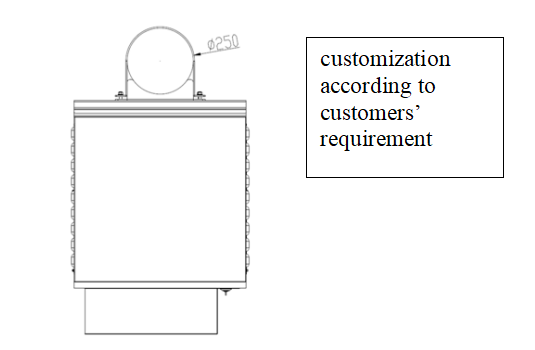

Tamaño de poste



luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U

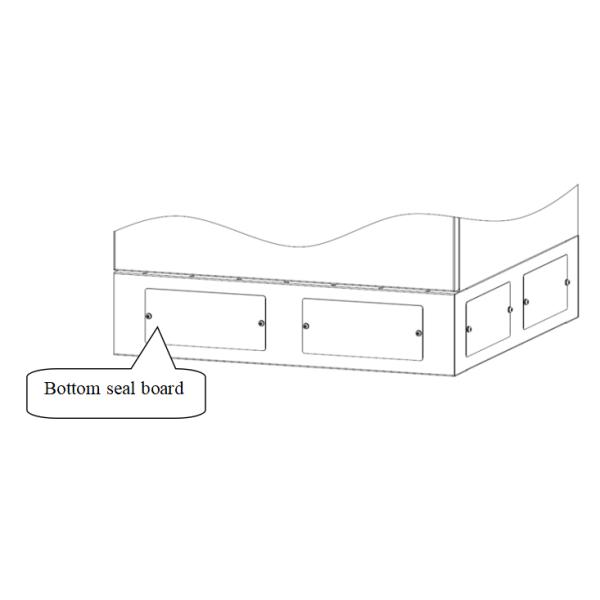

2,3 placa del lacre de la base



Si usted necesita sellar la base del gabinete, utilice la placa del lacre de la base (opcional) para sellar la muesca y el agujero alrededor de la base. Los tornillos de montaje son los tornillos de acero inoxidables M5 en el accesorio del gabinete (véase el cuadro 4).



luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U



Cuadro 4



Nota: Si la fundación del cemento no es plana, se recomienda para utilizar una junta o un espaciador para nivelar la base del gabinete.



3. imagen del gabinete



luz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20Uluz de un sólo recinto del gabinete montado en la pared al aire libre 48V DC LED del control de la temperatura 20U
