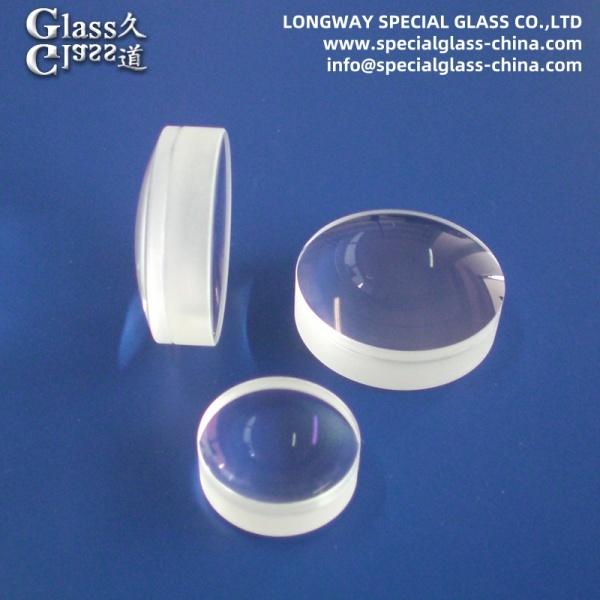

Lente doble acromática de vidrio de alta precisión BK7 para microscopio/telescopio

1. Material

• Elementos centrales: Par de elementos ópticos unidos con precisión.

• Material primario: Vidrio de corona: vidrio borosilicato de alta calidad BK7 (denominación Schott) para el elemento positivo (convergente).92% en el espectro visible), y bajo contenido de burbujas/inclusiones.

• Material secundario: Vidrio de sílex: por lo general un vidrio de mayor dispersión (por ejemplo, F2, SF2) para el elemento negativo (divergente).

• Enlace: Cementado con un adhesivo óptico de alta transparencia y bajo estrés (por ejemplo, el bálsamo de Canadá históricamente, los modernos adhesivos epoxi/curados con UV).

2. Propiedades clave

• Diseño acromático: reduce significativamente la aberración cromática al llevar dos longitudes de onda primarias (por ejemplo, líneas rojas / C y azules / F) a un punto focal común.

• Alta precisión: Cuenta con tolerancias ajustadas en el centro (<3 minutos de arco), figura de la superficie (λ/4 o mejor), calidad de la superficie (grabada 40-20 o más fina) y distancia focal.

• Precisión del frente de onda: optimizado para una distorsión mínima del frente de onda.

• Bajo estrés: los procesos de fabricación y unión minimizan el estrés interno, preservando el rendimiento óptico.

• Durabilidad: BK7 ofrece buena resistencia química y estabilidad mecánica.

3Función primaria

• Corrección de aberración cromática: El propósito principal es eliminar el desenfoque de color causado por la dispersión en lentes de un solo elemento, proporcionando imágenes de color más nítidas y verdaderas.

• Reducción de la aberración esférica: El diseño del doblete también ayuda a minimizar la aberración esférica, mejorando la nitidez general de la imagen y el contraste, especialmente fuera del eje.

• Focalización de precisión: ofrece imágenes de alta resolución y alto contraste al enfocar un amplio espectro de luz con precisión en un solo plano.

4. Aplicaciones críticas

• • Las demás:

    • Es esencial en lentes objetivos (especialmente amplificaciones más altas como 40x, 60x, 100x inmersión en aceite) para obtener imágenes nítidas y precisas de muestras de color (biología, patología, ciencia de materiales).

    • Se utiliza en gafas para mejorar la claridad visual y reducir la fatiga ocular.

  • Telescopios:

    • Componente fundamental de las lentes de objetivos para telescopios refractores (acromatas).

    • Elemento clave en oculares de alta calidad (por ejemplo, diseños Kellner, Plössl) para observación planetaria y lunar, minimizando el color falso.

    • Usado en lentes y correctores Barlow.

  • Collimadores y otros instrumentos: Se utilizan cuando se requiere una collimación o una imagen precisa y corregida por color (por ejemplo, alineación láser, sistemas de inspección).
