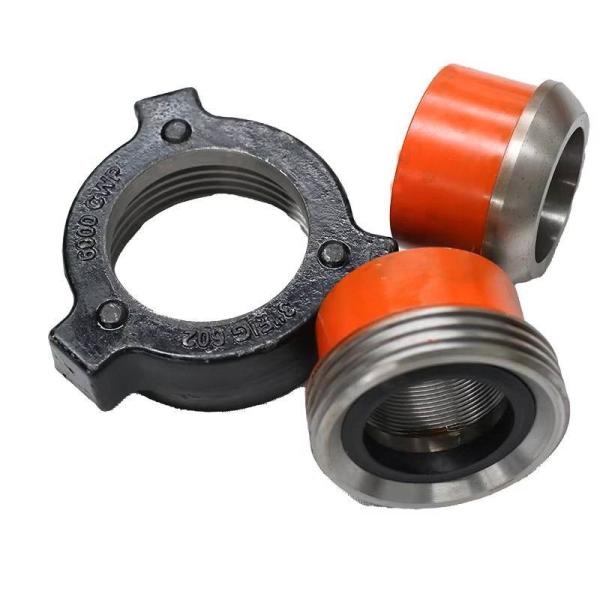

NPT Rosca FMC WECO 2 " 3" 4" Figura 602 Fig 1502 Unión de Martillo de Ala Niple de Enchufe

Descripción general de las uniones de martillo

Las uniones de martillo se pueden utilizar para camiones de cementación, aplicaciones en campos petroleros, para una conexión rápida en camiones cisterna y vagones de ferrocarril que transportan GLP, GNL, GNC, etc., todo tipo de colectores y otros equipos y tuberías de alta presión. Las uniones de martillo tienen un buen rendimiento mecánico y propiedad de sellado. Especialmente, pueden operar bajo malas condiciones climáticas. Se pueden ensamblar, fijar y cambiar fácil y convenientemente. Son muy fáciles de usar ya que se autoalinean y no requieren herramientas especiales. Se tarda unos segundos en comparación con los varios minutos requeridos con la conexión con bridas. Por lo tanto, en el caso de la carga de vagones de ferrocarril, donde se deben realizar una gran cantidad de conexiones en cada operación de carga.

Características de diseño

(a). Con superficie de bola precisa y superficie cónica de 90 grados procesada por máquina precisa, la unión de martillo de ala es de alta resistencia y capacidad de soportar presión;
(b). La rosca LP, la rosca UN, la rosca EU, procesadas por máquina de control numérico y cortador importado, tienen alta precisión y sellado fuerte, aseguran alta presión y sellado;
(c). El anillo de sellado está hecho con material de dimensionamiento importado. El anillo de sellado puede mantener un sellado fuerte para las juntas y evitar la corrosión de las juntas, y prolongar la vida útil del producto;
(d). La unión de martillo de ala que es especialmente aplicable al entorno ácido está diseñada y fabricada de acuerdo con NACE MR0175;
(e). Las juntas de las uniones de ala son todas roscas ACME, por lo que es fácil de ensamblar, desmontar sin herramientas y tiene función de autobloqueo. Las piezas del producto son universales internacionalmente y se pueden intercambiar.

Principales parámetros técnicos para la unión de martillo

Muestra de productos:
