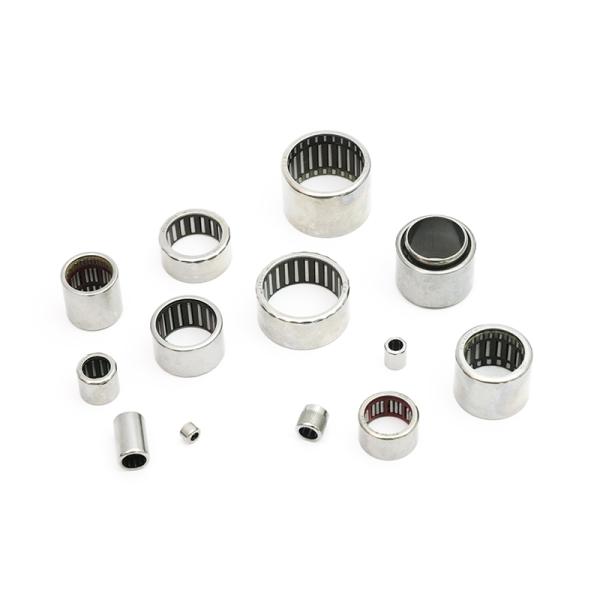

Embrague de rodillos de copa embutida

SERIE HF

Característica: El embrague de rodillos de aguja de copa embutida es un embrague unidireccional que consta de un anillo exterior estampado de pared delgada con una serie de rampas en la pared interior, una jaula de nylon, resortes y rodillos de aguja. Transmiten altos pares en una dirección y son particularmente compactos en la dirección radial. Hay dos tipos de embragues: con y sin rodamientos. El embrague de rodillos de aguja de copa embutida tiene una precisión de conversión muy alta, gracias al hecho de que cada rodillo de aguja tiene una lengüeta independiente, lo que garantiza un contacto continuo entre el eje, el rodillo de aguja y la rampa. Debido al peso ligero de los rodillos de aguja sujetos y al pequeño momento de inercia, se permiten altas frecuencias de conversión. También tienen un pequeño par de fricción trascendente. Los embragues de rodillos de aguja de copa embutida se pueden utilizar en una variedad de aplicaciones, como

embragues de posicionamiento, embragues de retención y embragues de sobrepaso. En estas aplicaciones, el embrague de rodillos de aguja de copa embutida está disponible con una función de ralentí o bloqueo.

Embrague de rodillos de aguja de copa embutida sin rodamiento: El embrague de rodillos de aguja HF sin rodamiento pero puede transferir par. El embrague de rodillos de copa embutida HF con resorte de acero, pero el embrague de rodillos KF utiliza resorte de plástico.

Nota: Al utilizar un embrague de rodillos de aguja de copa embutida sin rodamiento, el eje debe estar alineado mediante un rodamiento de rodillos separado, de lo contrario, se requiere un embrague de rodillos de aguja de copa embutida con rodamiento.

Moleteado: El embrague de rodillos de aguja de copa embutida con diámetro exterior tiene el sufijo R y es adecuado para carcasas de plástico. La superficie exterior del bisel estampado está total o parcialmente moleteada axialmente.

Embrague de rodillos de copa embutida con rodamiento: El embrague de rodillos de aguja HFL tiene rodamientos lisos o de rodillos integrados y, por lo tanto, es capaz de soportar par, así como fuerzas radiales.

Embrague de rodillos de copa embutida HFL con resorte de acero, el embrague de rodillos KF utiliza resorte de plástico.

Moleteado: El embrague de rodillos de copa embutida con superficie exterior moleteada tiene el sufijo R y es adecuado para carcasas de plástico. La superficie exterior del bisel estampado está total o parcialmente moleteada axialmente.

Sellado: El embrague de rodillos de aguja de copa embutida está abierto en ambos extremos

El eje de la pista de rodadura debe estar endurecido y rectificado. La dureza de la superficie de la pista de rodadura debe ser de 670 HV + 170 HV y la profundidad de endurecimiento CHD o SHD debe ser lo suficientemente grande (CHD 0,3 mm). El chaflán de la cara del extremo del eje debe mecanizarse a aprox. 1 mm y 15 °. El diseño del eje se muestra en la tabla a continuación.
