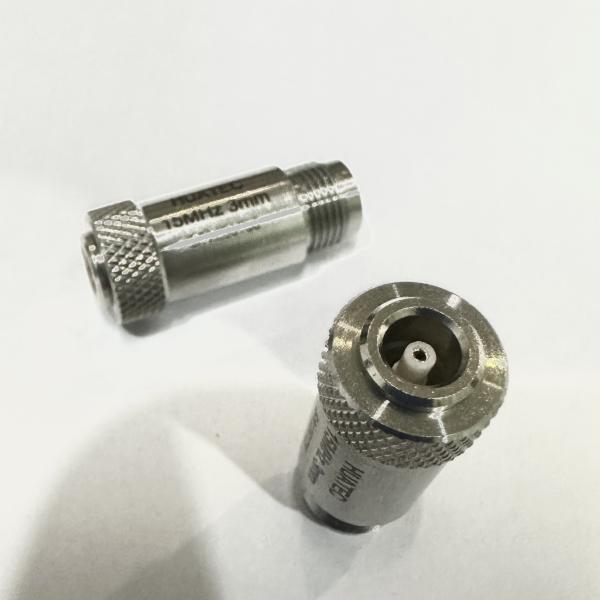

Pruebas de corrosión de la raíz de soldadura no destructiva TOFD una transmisión y una recepción Sonda de pulso estrecho de banda ancha

La sonda TOFD es un componente clave utilizado en ensayos no destructivos para la detección de la diferencia de tiempo de difracción ultrasónica (TOFD).

La tecnología TOFD utiliza dos sondas de pulso estrecho de banda ancha, una para transmisión y otra para recepción, para la detección.Las sondas están dispuestas simétricamente en relación con la línea central de la costura de soldaduraLa sonda transmisora genera un haz de onda longitudinal no enfocado que es incidente en la pieza de trabajo inspeccionada en un cierto ángulo.Parte del haz se propaga a lo largo de la superficie cercana y es recibido por la sonda receptora, mientras que una parte del haz se refleja desde la superficie inferior y luego es recibido por la sonda.La sonda receptora determina la ubicación y la altura del defecto al recibir la señal de difracción de la punta del defecto y su diferencia de tiempo.

• Ofras pequeñas:Pueden lograr un gran ángulo de difusión y aumentar el área de cobertura.
• Banda ancha:Puede generar señales dentro de un rango de frecuencia mucho más amplio. Por ejemplo, la onda de paso es una señal con una frecuencia mucho menor que la frecuencia central.
• El pulso es estrecho.Para lograr la mejor resolución.
• Alta sensibilidad:Generalmente hecha de materiales compuestos piezoeléctricos, tiene una alta eficiencia de conversión acustico-eléctrica.

• Industria petroquímica:Se utiliza a menudo para la inspección de equipos clave como oleoductos y tanques de almacenamiento,y puede detectar rápidamente los defectos internos que son propensos a ocurrir debido a factores como la corrosión y el estrés, evitando así accidentes graves como fugas y explosiones.
• Energía y energía:Durante el mantenimiento y reparación regulares de equipos básicos como calderas y turbinas de vapor en la industria eléctrica y energética,Las sondas TOFD se pueden utilizar para detectar profundamente la integridad de la estructura interna del equipo, identificar rápidamente los posibles defectos y tratarlos.
• Fabricación aeroespacial:Desempeña un papel crucial en la inspección de componentes importantes, como las palas del motor de los aviones y las partes estructurales del fuselaje.con capacidad para detectar con precisión los defectos internos y prevenir los accidentes de vuelo causados por los defectos.

• Proyecto TOFD de matriz en fase:Se utiliza principalmente para la detección de corrosión en la raíz de las soldaduras.
• Proyecto TOFD dedicado para tubos de pequeño diámetro:Equipado con una cuña TOFD dedicada para tuberías de pequeño diámetro, se utiliza para inspeccionar tuberías de pequeño diámetro.
• Proyecto TOFD de cuña de COD:Mediante el uso de cuñas de COD, se puede utilizar para inspeccionar las soldaduras longitudinales de los contenedores para que coincidan con las superficies correspondientes de la pieza de trabajo.
• Proba TOFD de cuña de carcasa de acero inoxidable:El uso de una cuña de acero inoxidable puede protegerla.
