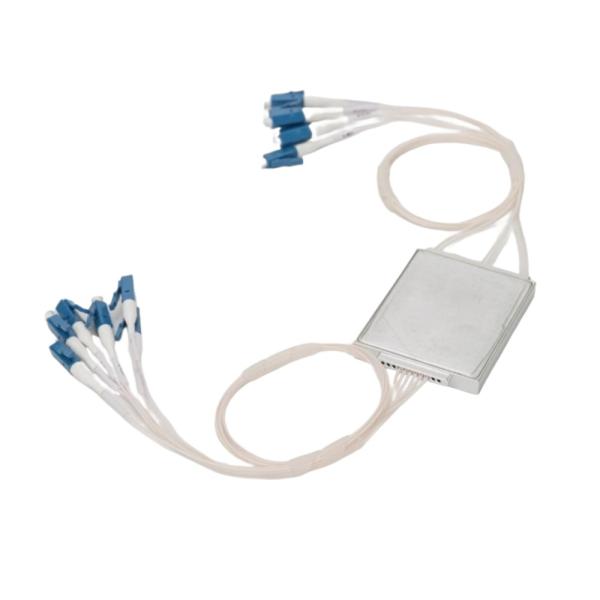

1. Factor de forma ultracompacto: diseño que ahorra espacio de 28 x 22,5 x 6,5 mm
   Con tecnología de empaque integrado a escala de chip, este dispositivo reduce el volumen a 1/4 de los componentes tradicionales (28x22,5x6,5 mm), ahorrando un 80% de espacio de instalación para módulos ópticos. Su diseño compacto es ideal para racks de centros de datos de alta densidad, ya que mejora significativamente la gestión térmica y permite la implementación paralela de hasta 16 puertos en un espacio de 1U.

2. Especificaciones técnicas clave

   Parámetro	CCWDM compacto	Estructura de espacio libre 2D
   Dimensiones	28x22,5x6,5mm	100x80x25mm
   Canales	4/8 seleccionable	Fijo 8 canales
   Rango de longitud de onda	1270-1610nm	1470-1610nm
   Pérdida de inserción	≤1,2 dB	≤2,0 dB
   Temperatura de funcionamiento	-5 ℃ ~ 70 ℃	0 ℃ ~ 40 ℃
   Consumo de energía	0,15W por canal	0,3W por canal

3. Multiplexación híbrida de múltiples velocidades: soporte de servicio completo 1G-200G
   Con tecnología de longitud de onda adaptable, un solo puerto transporta simultáneamente Ethernet 1G/10G/25G/40G/100G/200G, redes de almacenamiento SAN, transporte óptico OTN y servicios SDH/SONET heredados. Su asignación flexible de longitud de onda permite la transmisión híbrida de servicios de datos y videovigilancia, lo que lo hace ideal para escenarios de convergencia de fronthaul y backhaul 5G.

4. Innovación estructural: reducción de volumen del 75%
   En comparación con los diseños ópticos de espacio libre 2D, esta ruta óptica integrada 3D apila guías de ondas y filtros verticalmente. Al mantener un número de canales idéntico y al mismo tiempo reducir el volumen en un 75 %, también logra una pérdida de inserción un 40 % menor y una estabilidad mecánica mejorada con fluctuaciones de rendimiento <0,1 dB bajo vibración.

5. Ventaja de costos: cadena de suministro verticalmente integrada
   HJY logra una producción de principio a fin, desde el corte de obleas hasta el empaquetado de dispositivos, con un 90 % de autosuficiencia para los componentes ópticos clave. Los chips y filtros láser producidos en masa reducen los costos totales en un 18% en comparación con los estándares de la industria. Por ejemplo, un sistema de 8 canales se vende a sólo el 82% de los precios de la competencia, lo que lo hace perfecto para implementaciones de redes PON a gran escala.

El CCWDM Mux adopta la tecnología Free-Space, que utiliza la luz que se propaga en el espacio libre para transmitir datos de forma inalámbrica. Dentro del dispositivo, los canales de señal adyacentes se conectan en cascada mediante un haz paralelo en lugar de la fibra. Esto ahorra mucho espacio para la caja del paquete y la mano de obra única también ayuda a CCWDM Mux Demux con una baja pérdida de inserción.

Pérdida de inserción <2,6 dB

La pérdida de inserción de CCWDM Mux es aproximadamente la mitad de la del CWDM Mux convencional. Esto reduce la pérdida general de todo el enlace y deja más opciones para el diseño de la solución.

CCWDM Mux utiliza el haz paralelo para la conexión en cascada en lugar de la fibra, lo que ahorra una cantidad significativa de espacio. La dimensión mínima del módulo de caja de aluminio CCWDM es menor que 1/4 del tamaño mínimo del módulo flexible de ABS CWDM.
