Cable de fibra óptica OPGW de 24 48 núcleos, modo único G652D, cable aéreo OPGW
Cable de fibra óptica OPGW de 24 48 núcleos, modo único G652D, cable aéreo OPGW
Especificaciones
Número de modelo :
OPGW
Lugar de origen :
Dong Guan China
Términos de pago :
L/C, T/T
Capacidad de suministro :
200km/Day
El tiempo de entrega :
Depende de la situación real.
Cantidad mínima de pedido :
20 km
Detalles del embalaje :
Scroll de madera + caja de cartón / pergamino de madera + tablero de madera
Aplicación :
Replacemnet del cable de toma de tierra aéreo
Fibra :
G652D, G657A1, G657A2
Tipo :
el profesional fabrica
Diámetro de cable :
9-18.2m m
Paquete :
carrete hierro-de madera
Destacar :
Cable de fibra óptica OPGW Core 48, cable de fibra óptica OPGW G652D, cable Aeirlal de alimentación
Nombre :
cable del opgw
Descripción
Descripción del producto

Cables de fibra óptica OPGW de cable aerodinámico 24/48 de núcleo G652D

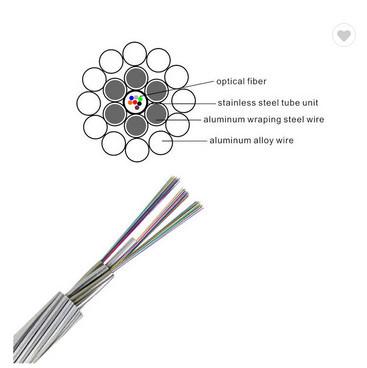

Tipo de tubo suelto central

Las fibras se colocan sueltas en un tubo de acero inoxidable sellado y resistente al agua lleno de gel que bloquea el agua.Este tubo proporciona protección a la fibra durante la instalación y el funcionamiento en condiciones ambientales severasLa capa de aluminio sobre el tubo es opcional. El tubo óptico inoxidable se encuentra en el centro del cable protegido por capas únicas o múltiples de acero revestido de aluminio y alambres de aluminio.Los cables de acero revestidos de aluminio tienen forma de trapecio alrededor de la unidad óptica para proporcionar una construcción compactaLos cables metálicos proporcionan resistencia mecánica para soportar condiciones de instalación y operación severas, al tiempo que logran conductividad para controlar el aumento de la temperatura durante condiciones de cortocircuito.

Tipo de tubo suelto

Tipo de tubo suelto múltiple

Las fibras están encerradas en un tubo de acero inoxidable resistente al agua que contiene gel que bloquea el agua.La capa interna de un cable estándar de varias capas consta de dos o tres tubos ópticos de acero inoxidable que están enrollados en forma de héliceEl tipo de tubo suelto múltiple es adecuado para demandas de alto número de fibras (más de 48 fibras) con un máximo de 144 fibras.Puede satisfacer los requisitos de gran capacidad de corriente y extensa sección transversal.



Aplicación



El OPGW sirve tanto como alambre de tierra como sistema de comunicación en las nuevas líneas eléctricas, especialmente en las líneas normales y de alta tensión.Proporcionando comunicación de fibra añadida y ofreciendo corriente de cortocircuito y resistencia al rayo.

Los cables OPGW se usan principalmente en líneas de 500KV, 220KV y 110KV. Por lo general, se emplean en líneas nuevas debido a cortes de energía y limitaciones de seguridad.Son más adecuados para líneas de alto voltaje de más de 110KV con largos tramos (normalmente superiores a 250 metros).





Características



El cable puede acomodar hasta 144 fibras.

El cable tiene un diámetro y peso que son aproximadamente los mismos que otro alambre de tierra, lo que agrega menos carga adicional a la torre al tiempo que proporciona una alta resistencia a la tracción.

El uso de una excelente tecnología de enrollamiento de tubos de acero inoxidable permite que las fibras tengan una buena longitud secundaria de exceso y les permita moverse libremente dentro del tubo,mantener las fibras libres de tensión mientras el cable está sometido a tensión longitudinal.

Las fibras ópticas están protegidas por tubos de acero inoxidable.

El cable proporciona una excelente seguridad y tiene un buen rendimiento de resistencia a las balas.

El diseño de hebras ACSW, AAW y SST ofrece una amplia gama de combinaciones de conductividad eléctrica y resistencia a la tracción mecánica.







Fibras y Lel ojoT.- ¿ Qué? C. Laso Identificación

Las fibras individuales y los tubos sueltos deberán cumplir la norma TIA/EIA-598-A y seguir el código de color especificado a continuación.

Tubo de acero 1 (fibras n.o 1-12): fibra óptica de modo único (SM)

Colores de las fibras

- No, no es así. 1 2 3 4 5 6 7 8 9 10 11 12
El color El azul Naranja El verde Marrón Cinza Blanco El rojo Naturaleza Amarillo Violeta Color rosa Agua



Tubos de acero 2 (fibras no 13 a 24): fibra óptica de modo único (SM)

Un trazador negro (50 mm de ancho)

- No, no es así. 13 14 15 16 17 18 19 20 21 22 23 24
El color El azul Naranja El verde Marrón Cinza Blanco El rojo Naturaleza Amarillo Violeta Color rosa Agua
  ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad


Tubo de acero 3 (fibras no.25-36): fibra óptica de modo único (SM)

Un trazador negro (100 mm de ancho)

- No, no es así. 25 26 27 28 29 30 31 32 33 34 35 36
El color El azul Naranja El verde Marrón Cinza Blanco El rojo Naturaleza Amarillo Violeta Color rosa Agua
  ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad


Tubo de acero 4 (fibras no 37-48): fibra óptica de modo único (SM)

Un trazador negro (150 mm de ancho)

- No, no es así. 37 38 39 40 41 42 43 44 45 46 47 48
El color El azul Naranja El verde Marrón Cinza Blanco El rojo Naturaleza Amarillo Violeta Color rosa Agua
  ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad ▌ las medidas de seguridad


Embalaje y envío

El OPGW deberá enrollarse de forma firme y uniforme en un carrete de hierro de madera resistente que cumpla las normas ANSI/AA 53-1981 o equivalentes.El carrete debe reforzarse con palangres de hierro de madera resistentes para garantizar que el OPGW permanezca intacto durante el transporte normalSe incluye un dibujo del carrete.

Cable de fibra óptica OPGW de 24 48 núcleos, modo único G652D, cable aéreo OPGWCable de fibra óptica OPGW de 24 48 núcleos, modo único G652D, cable aéreo OPGW

Elegimos diferentes tipos de carretes (D, d, b, w1, w2) para cargar el cable, en función de su longitud.
