36 cable de fibra óptica de núcleo OPGW cable de comunicación autoportante

Descripción del producto

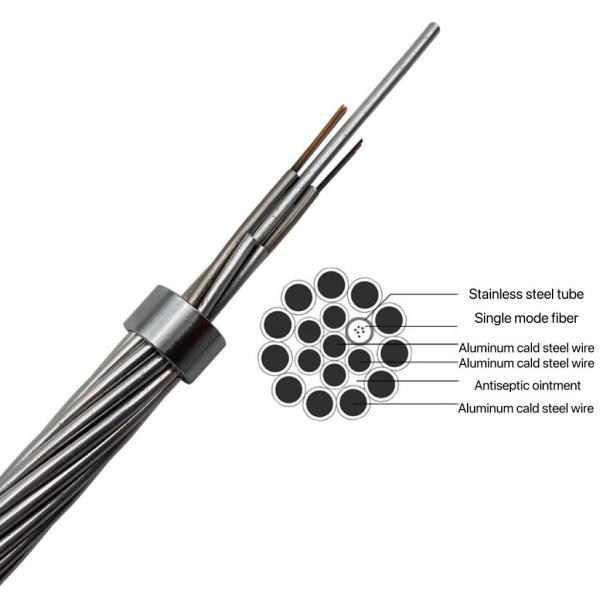

Tipo de tubo suelto central

La fibra está protegida por un tubo de acero inoxidable sellado y resistente al agua lleno de gel que bloquea el agua durante la instalación y el funcionamiento en ambientes hostiles.Una capa de aluminio opcional se puede añadir sobre el tuboEl tubo óptico de acero inoxidable se encuentra en el centro del cable y está rodeado por cables compactos de acero revestido de aluminio y aleación de aluminio con forma trapezoidal.Estos cables metálicos proporcionan resistencia mecánica para soportar condiciones de instalación y funcionamiento severas mientras controlan el aumento de la temperatura durante condiciones de cortocircuito.

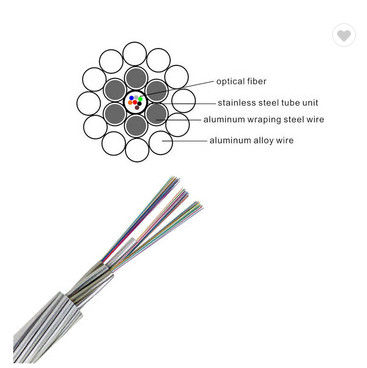

Tipo de tubo suelto

Tipo de tubo suelto múltiple

Las fibras se colocan sueltas en un tubo de acero inoxidable sellado y resistente al agua lleno de gel que bloquea el agua.Múltiples tubos ópticos de acero inoxidable están enganchados en forma de hélice en la capa interna del cableEste diseño de tubo suelto múltiple es adecuado para recuentos de fibra superiores a 48, con un recuento máximo de 144.

Aplicación

El alambre de tierra compuesto de fibra óptica (OPGW) tiene un doble propósito: es un alambre de tierra y un cable de comunicación, por lo que es ideal para su instalación en nuevas líneas eléctricas.especialmente las líneas de alta tensión normales y extraTambién puede reemplazar los cables convencionales de tierra en líneas eléctricas antiguas para mejorar las capacidades de comunicación de fibra y proporcionar resistencia a los rayos.Los cables OPGW se utilizan principalmente en líneas eléctricas de más de 110KVSus aplicaciones están limitadas por cortes de energía, preocupaciones de seguridad y otros factores, y se utiliza principalmente en líneas nuevas en 500KV, 220KV,y sistemas de 110 KV.

Características

El cable tiene hasta 144 fibras y tiene aproximadamente el mismo diámetro y peso que otro cable de tierra, lo que minimiza la carga adicional en la torre al tiempo que proporciona una alta resistencia a la tracción.Las fibras están protegidas por tubos de acero inoxidable y la excelente tecnología de fijación les permite moverse libremente dentro del tuboEste diseño también proporciona una excelente seguridad y buena resistencia a las balas.y el diseño de hebras SST ofrece una amplia gama de combinaciones de conductividad eléctrica y resistencia a la tracción mecánica.

Fibras y Lel ojoT.- ¿ Qué? C. Laso Identificación

Las fibras individuales y los tubos sueltos deberán cumplir la norma TIA/EIA-598-A y utilizar el código de color especificado a continuación.

Tubo de acero 1 (fibras n.o 1-12): fibra óptica de modo único (SM)

Colores de las fibras

Tubos de acero 2 (fibras no 13 a 24): fibra óptica de modo único (SM)

Un trazador negro (50 mm de ancho)

Tubo de acero 3 (fibras no.25-36): fibra óptica de modo único (SM)

Un trazador negro (100 mm de ancho)

Tubo de acero 4 (fibras no 37-48): fibra óptica de modo único (SM)

Un trazador negro (150 mm de ancho)
