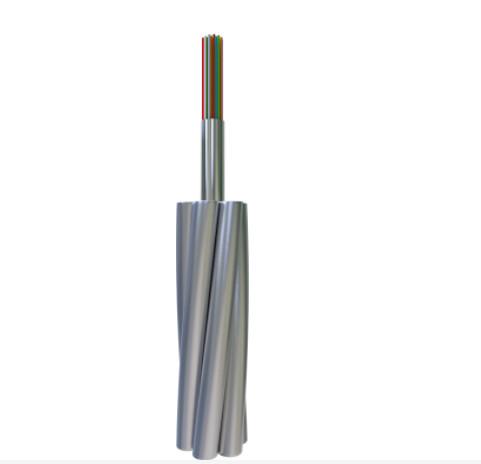

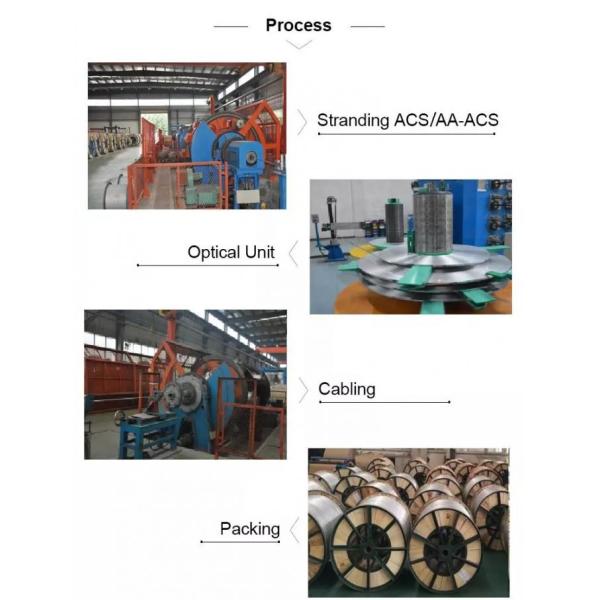

Cable de tierra aéreo compuesto de fibra óptica (Uni-tube)

Características

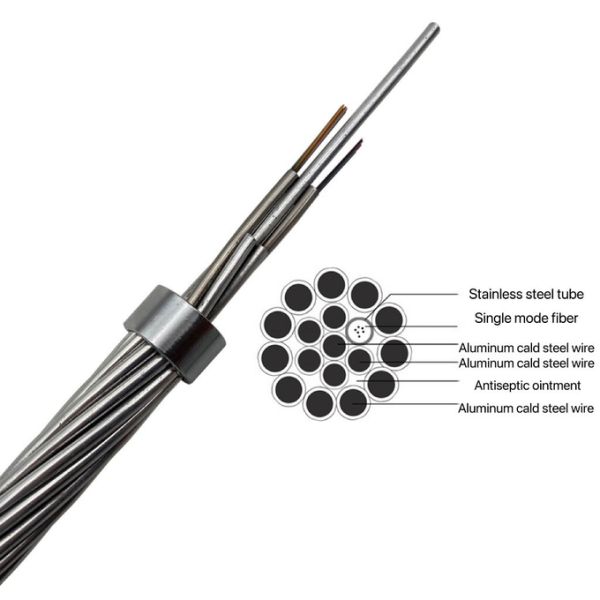

La protección y el soporte de las fibras ópticas son proporcionados por tubos de acero inoxidable que se llenan con gel hidrofóbico.El rendimiento de tracción es bueno. Los tubos tienen un diámetro pequeño y un peso ligero, lo que resulta en una baja carga adicional en la torre. La unidad óptica tiene una longitud de fibra en exceso adecuada, lo que facilita el montaje.

	Atenuación				Ancho de banda		Dispersión del modo de polarización
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Fibra individual	Valor de enlace de diseño (M=20, Q=0.01%)
G652D	—	—	≤0.35dB/km	≤0.21dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
G655	—	—	—	≤0.22dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62.5/125μm	≤3.5dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Construcciones y rendimiento

	Clasificación	Material	Valor
Construcción	Fibra óptica	G652D/G655 etc.	2 - 48
	Tubo de protección	Tubo de acero inoxidable	1.5 - 6mm
	Línea trenzada	Alambre AS/Alambre AA/Varilla de Al	1.5 - 6mm
	Diámetro máximo		18mm
	Sección transversal máxima		200mm2
Característica	Según las normas DL/T 832, IEC60794-4-10, IEEE1138
	Resistencia a la tracción máxima (RTS) (kN)		280
	Resistencia al aplastamiento máxima (N/100mm)		2200
	Capacidad máxima de cortocircuito (40℃-200℃)(kA2s)		100
	Radio de curvatura mínimo (dinámico)		20D
	Radio de curvatura mínimo (estático)		15D
Rendimiento ambiental	Instalación (℃)		-10 a +50
	Transporte y operación (℃)		-40 a +65

Nota: D es el diámetro del cable.

Tipo específico y datos técnicos

Nº	Datos técnicos
	Tipo de producto	Tipo de estructura	Recuento máximo de fibras	Sección del cable AS (mm2)	Diámetro (mm)	Peso del cable (kg/km)	Resistencia a la tracción nominal (kN)	20℃DC Resistencia (Ω/km)	Capacidad de corriente de corta duración (40-200℃ kA2.s)
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Unidad óptica 1/3.0	24	≈40	9.0	≤304	≥51	≤2.10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Unidad óptica 1/3.2	24	≈50	9.6	≤345	≥58	≤1.82	≥11.5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Unidad óptica 1/3.8	48	≈70	11.4	≤475	≥77	≤1.30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Unidad óptica 1/3.8	48	≈70	11.4	≤340	≥42	≤0.70	≥38

Otros tipos y recuentos de fibra óptica, alambre trenzado están disponibles bajo pedido.

Características de las pruebas mecánicas y ambientales

Artículo	Método de prueba	Requisitos
Tensión	IEC 60794-1-2-E1 Carga: según la estructura del cable Longitud de la muestra: no menos de 10 m, longitud enlazada no menos de 100 m Tiempo de duración: 1 minuto	40%RTS sin deformación adicional de fibra (0.01%), sin atenuación adicional (0.03dB). 60%RTS deformación de fibra≤0.25%, atenuación adicional≤0.05dB (Sin atenuación adicional después de la prueba).
Aplastamiento	IEC 60794-1-2-E3 Carga: según la tabla anterior, tres puntos Tiempo de duración: 10 minutos	Atenuación adicional a 1550 nm ≤0.05dB/fibra; Sin daños a los elementos
Penetración de agua	IEC 60794-1-2-F5B Tiempo: 1 hora Longitud de la muestra: 0.5 m Altura del agua: 1 m	Sin fugas de agua.
Ciclo de temperatura	IEC 60794-1-2-F1 Longitud de la muestra: No menos de 500 m Rango de temperatura: -40℃ a +65℃ Ciclos: 2 Tiempo de permanencia de la prueba de ciclo de temperatura: 12 h	El cambio en el coefficiente de atenuación debe ser inferior a 0.1dB/km a 1550nm.
