Buen funcionamiento y la mejor calidad 2 del OEM - 72 el cable de los corazones OPGW por encima molió el precio de With The Floor del fabricante
Buen funcionamiento y la mejor calidad 2 del OEM - 72 el cable de los corazones OPGW por encima molió el precio de With The Floor del fabricante
Especificaciones
Número de modelo :
OPGW
Lugar de origen :
Dong Guan China
Términos de pago :
L/C, T/T
Capacidad de suministro :
200km/Day
El tiempo de entrega :
Depende de la situación real.
Aplicación :
Replacemnet del cable de toma de tierra aéreo
Fibra :
G652D, G657A1, G657A2
Tipo :
el profesional fabrica
Diámetro de cable :
9-18.2m m
Paquete :
carrete hierro-de madera
Destacar :
Cable de fibra OPGW, cable de fibra óptica impermeable
Conteo de fibra :
1-144 base
Cantidad mínima de pedido :
20 km
Detalles del embalaje :
Scroll de madera + caja de cartón / pergamino de madera + tablero de madera
Nombre :
cable del opgw
Descripción
Descripción del producto

Cable óptico opgw para línea de 220kv 48 núcleos Cable Opgw

El tubo central de acero inoxidable está rodeado por capas simples o dobles de alambres de acero revestidos de aluminio (ACS) o una mezcla de alambres ACS y alambres de aleación de aluminio. Son los cables más utilizados, su diseño se adapta completamente a las necesidades de las líneas eléctricas más comunes.

Aplicaciones

1. El cable de tierra compuesto de fibra óptica [OPGW] es adecuado para la instalación en nuevas líneas eléctricas con doble función de cable de tierra y comunicación.

2. Especialmente para la instalación en líneas eléctricas de voltaje normal y extra alto voltaje.

3. Protección contra rayos y conducir la corriente de cortocircuito.


Datos técnicos

Detalles de la estructura Nombre Nº Diámetro
Centro Alambre 20%AS 1 2.70 mm
Capa 1 Alambre 20%AS 4 2.70 mm
Tubo SUS 2 2.70 mm
Capa 2 Alambre 20%AS 10 2.70 mm
Según las normas IEEE std 1138, IEC 60794-4
Nº y tipo de fibra 48 G652D
Diámetro estándar 13.50 mm
Sección transversal de soporte 97.30 mm2
Sección de alambre AS 97.30 mm2
Masa aproximada 687.0 kg/km
Resistencia a la tracción nominal 117.0 kN
Tensión máxima permitida (40% RTS) 46.8 N/mm2
Tensión diaria (25% RTS) 29.3 N/mm2
Tensión de margen de deformación (70% RTS) 81.9 N/mm2
Módulo de elasticidad 162.0 GPa
Coeficiente de elongación térmica 13.0 ×10-6/ºC
Resistencia CC calculada a 20ºC 0.878 Ω/km
Capacidad de corriente de cortocircuito (40~200ºC, 0.25s) 45.3 kA2·s
Relación entre tracción y peso 17.40 km
Temperatura Instalación -10ºC~+50 ºC
Rango: Transporte y operación -40ºC~+80 ºC

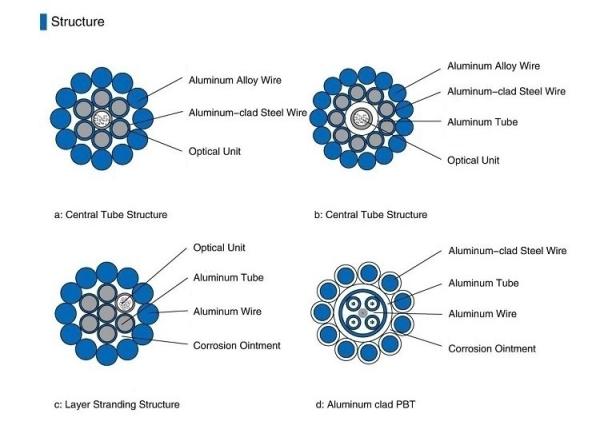

Sección transversal
