GYTS53 Cable de fibra óptica de doble blindaje para exteriores, comunicación enterrada directamente, anti-hormigas
GYTS53 Cable de fibra óptica de doble blindaje para exteriores, comunicación enterrada directamente, anti-hormigas
Especificaciones
Lugar de origen :
Dongguan China
Términos de pago :
L/C, T/T
El tiempo de entrega :
Depende de la situación real
Conteo de fibra :
2-144 núcleo
Tipo de fibra :
G652D, solo modo, OM3
Cubierta interior :
PE+cinta de acero
Chaqueta exterior :
PE+cinta de acero
Instalación :
Entierro directo
estructura :
Tubo suelto
Miembro de la fuerza :
Fosfatar el alambre de acero
Temperatura de funcionamiento :
-40 grado ~ +70 grados
Agua que bloquea el material :
Compuesto de relleno
Material de la vaina :
LSZH, HDPE/MDPE, PE
Destacar :
cable de fibra óptica blindada al aire libre, cable de red de fibra óptica
Cantidad mínima de pedido :
20 km
Detalles del embalaje :
Scroll de madera + caja de cartón / pergamino de madera + tablero de madera
Capacidad de suministro :
200km/Day
Nombre :
Cables ópticos exteriores
Descripción

GYTS53

Comunicación al aire libre Estructura de núcleo grande directamente enterrado contra hormigas doble cable óptico de fibra blindada

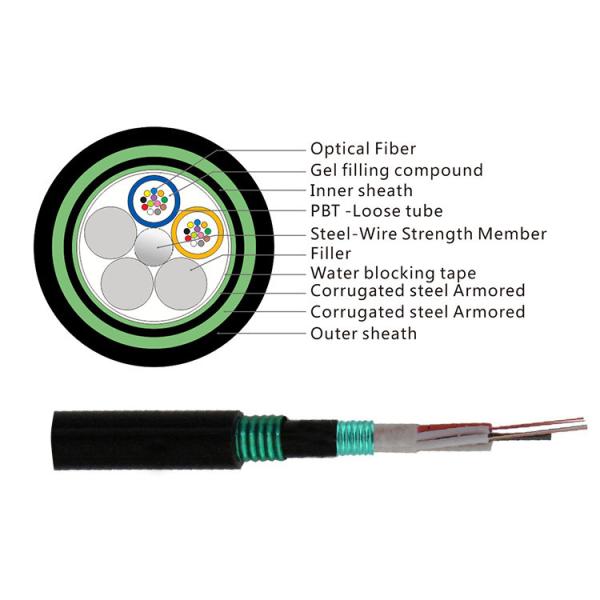

Construcción:

La estructura del cable óptico GYTS53 es que la fibra óptica de 250 μm está envuelta en un tubo suelto hecho de material de alto módulo, y el tubo suelto está lleno de compuesto impermeable.El centro del núcleo del cable es un núcleo reforzado de metalPara algunos cables de fibra óptica, una capa de polietileno (PE) debe ser extrudida fuera del núcleo reforzado de metal.El tubo suelto (y la cuerda de relleno) se retorce alrededor del núcleo central de refuerzo para formar un núcleo de cable compacto y redondoLa cinta de acero recubierta de plástico se envuelve longitudinalmente y luego se extruye con una capa de envoltura interna de polietileno.La cinta de acero recubierta de plástico de doble cara (PSP) se envuelve longitudinalmente y luego se extruye con envoltura de polietileno para formar cables.



Características:



● Adopción de la tecnología bidireccional de torsión de capas "SZ"

● Rellenar el ungüento bloqueador de agua paso a paso, bloqueando el agua en toda la sección

● El cinturón de acero (aluminio) se adhiere con seguridad al borde, es muy resistente y no se agrieta cuando se tuerce

● Control estable del exceso de longitud de las fibras

● Una vez formado el cable, la atenuación adicional de la fibra es casi nula, y el valor de dispersión no cambia

● Excelente rendimiento ambiental, el rango de temperatura aplicable es de -10 °C ~ + 70 °C



Especificación:



Número de fibras Diámetro nominal (mm) Peso nominal (kg/km) Fibras máximas por tubo Número máximo de (tubos + rellenos) Carga de tracción admisible (N)

Aplastamiento permitido

Resistencia

(N/100 mm)
A corto plazo A largo plazo A corto plazo A largo plazo
2~30 13.2 162 6 5 3000 1000 3000 1000
32~48 13.8 175 8 6 3000 1000 3000 1000
50~72 14.6 205 12 6 3000 1000 3000 1000
74~96 16.0 230 12 8 3000 1000 3000 1000
98~144 17.6 285 12 12 3000 1000 3000 1000
>144 Disponible a petición del cliente

Nota:

1Para el cable retardante de llama, la envoltura exterior puede estar hecha de material libre de halógenos (LSZH) de bajo humo, y el tipo es GYTZS.

2.Sobre petición del cliente, se pueden ofrecer cables con franjas de color longitudinales en la envoltura exterior.

3La estructura especial del cable puede ser diseñada y fabricada a petición del cliente.



Especificaciones de las fibras



Parámetro técnico de la fibra óptica monomodo de la UIT-T G.652D (B1.3)
Características Condiciones Valores especificados Unidades
Características ópticas
Diámetro del campo de modo (MFD)

1310 nm

1550 nm

9.2 ± 0.4

10.4 ± 0.8

Mm

Mm
longitud de onda de corte (λcc)   ≤ 1260 nm
Coeficiente de atenuación

1310 nm

1383nm

1550 nm

El valor de las emisiones35

El valor de las emisiones35

El valor de las emisiones22

No se aplican los requisitos siguientes:

No se aplican los requisitos siguientes:

No se aplican los requisitos siguientes:
Pérdida de flexión macro φ75 mm, 100 círculos, a 1550 nm ≤ 01 Db
No uniformidad de atenuación   ≤ 005 Db
Coeficiente de dispersión

1288 ~ 1339 nm

1271 ~ 1360 nm

1550 nm

≤ 3 años5

≤ 5 años3

≤ 18 años

El número de unidades de transporte será el siguiente:

El número de unidades de transporte será el siguiente:

El número de unidades de transporte será el siguiente:
longitud de onda de dispersión cero   1300 a 1324 nm
Pendiente de dispersión máxima cero   ≤ 0093 Pz/mm2.km)
Indice de refracción del grupo (valor típico)

1310 nm

1550 nm

1.466

1.467


Características geométricas
Diámetro del revestimiento   125.0 ± 1.0 Mm
Error de concentricidad del núcleo o del revestimiento   ≤ 08 Mm
Revestimiento no circular   ≤ 10 %
Diámetro del revestimiento   245.0±10 Mm
Error de concentricidad del revestimiento/revestimiento   ≤ 12 años0
No circularidad del revestimiento   ≤ 8 años %
Diámetro del revestimiento coloreado   250.0±15 Mm
Características mecánicas
En el caso de los vehículos de motor de motor de motor de motor de motor   ≥ 4 años - ¿ Qué?
Prueba de esfuerzo   > 0 años69 El promedio
Fuerza de las tiras de recubrimiento

Valor medio

Valor máximo

1.0 a 5.0

1.3 a 8.9

No

No
Parámetro de susceptibilidad a la corrosión por esfuerzo dinámico (n)del valor)   ≥ 20





Producimos y probamos cables que cumplen con las siguientes normas

Rendimiento mecánico
Rendimiento máximo de tensión Se aplicará el procedimiento de ensayo de la norma IEC 60794
Max. Operación Tensión Se aplicará el método de ensayo de la IEC 60794
Prueba de aplastamiento Se aplicará el método de evaluación de la calidad de los productos.
Prueba de impacto Se aplicará el método de ensayo de la IEC 60794
Doblaje repetido Se trata de un sistema de control de las emisiones de gases de escape.
Prueba de torsión Se aplicará el método de ensayo de la norma IEC 60794.1-2-E7.
Curva del cable Se aplicará el método de ensayo de la norma IEC 60794.
Coeficiente de atenuación La UIT-T G.652
Prueba estructural Se aplican los siguientes requisitos:
Desempeño ambiental
Ciclos de temperatura Se aplicará la norma IEC 60794 ¥1-2-F1.
Penetración del agua El número de unidades de producción será el siguiente:
Flujo de archivo de compuestos

Se aplican las siguientes condiciones:



El cableC. LasMinerales

Los tubos sueltos están varados alrededor del miembro de resistencia central utilizando SZ. El enrollamiento SZ envuelve los tubos en una dirección durante varios giros, luego en la otra dirección.

En el centroEl Sla pérdidaM.el fuego

El elemento de resistencia central está hecho de acero. Proporciona resistencia a la tracción y a la flexión al cable.

Tubo suelto

Las fibras ópticas están alojadas en un tubo lleno de gelatina. El tubo está fabricado con PBT estándar de la industria.

AguaB. El trabajoel bloqueoEl material

Compuesto de llenado, el material que bloquea el agua entre el tubo suelto y la envoltura interna protege el cable de la intrusión de agua.

Armaduras

Dos capas de cinta de acero ondulado proporcionan resistencia adicional a la compresión del cable, máxima propiedad antiaplastante, protección contra roedores y rendimiento resistente a las balas.

Camiseta de lujo

Una chaqueta de polietileno de alta densidad negra se extruye sobre el núcleo del cable y una armadura de cinta de acero ondulado como cubierta.

El cableEl Sel bosqueM.el arco

Cada cable tendrá la siguiente información claramente marcada en la cubierta exterior de los cables:

a. Nombre del fabricante.

b. Año del fabricante

c. Tipo de cable y fibra

d. Marca de longitud (impresión en cada metro normalmente)

e. o según las exigencias del cliente.









GYTS53 Cable de fibra óptica de doble blindaje para exteriores, comunicación enterrada directamente, anti-hormigas



GYTS53 Cable de fibra óptica de doble blindaje para exteriores, comunicación enterrada directamente, anti-hormigas

Aplicación:



Apto para los métodos de colocación aéreos, de tuberías, de enterramiento directo y otros
