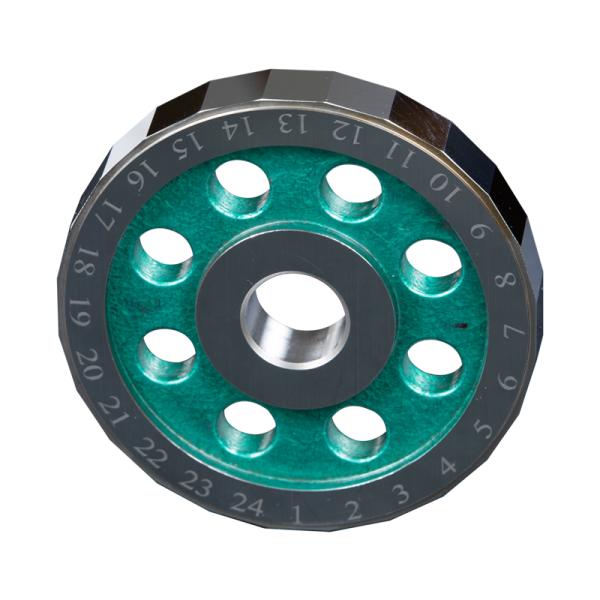

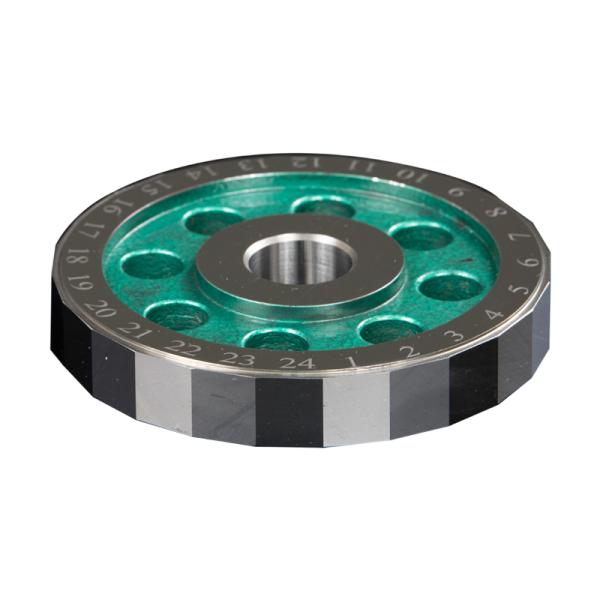

24 Prisma lateral para experimentos ópticos con una precisión de 0,3 segundos de arco
24 Prisma lateral para experimentos ópticos con una precisión de 0,3 segundos de arco
24 Prisma lateral para experimentos ópticos con una precisión de 0,3 segundos de arco
24 Prisma lateral para experimentos ópticos con una precisión de 0,3 segundos de arco
24 Prisma lateral para experimentos ópticos con una precisión de 0,3 segundos de arco
24 Prisma lateral para experimentos ópticos con una precisión de 0,3 segundos de arco
Especificaciones
Número de modelo :
24 de lado
Lugar de origen :
Shenzhen
Cantidad mínima de pedido :
1 pieza
Términos de pago :
L/C, T/T
Capacidad de suministro :
500/mes
El tiempo de entrega :
1 ~ 3 semanas
Detalles del embalaje :
Caja de cartón
Categoría de productos :
Prisma poliédrico
Perpendicularidad de la superficie de trabajo al plano de dato :
Grado 0 (grado II): ≤ ± 10 segundos de arco
Rugosidad de la superficie de trabajo :
Ra ≤ 0.025 μm
Solicitud :
Experimentos ópticos
Acabado superficial :
Pulido
Dureza :
HRC 62 a 65
Incertidumbre de medición del ángulo de trabajo :
Grado 0 (grado II): ≤ 0,3 segundos de arco
Superficie de trabajo plana :
Grado 0 (grado II): ≤ 0,03 μm
Descripción
Prisma de 24 lados para experimentos ópticos con una precisión de 0,3 segundos de arco
Descripción general del producto

El prisma de 24 lados es un instrumento óptico de precisión que presenta veinticuatro esquinas planas en una configuración trapezoidal de cuatro lados, diseñado para mediciones precisas en aplicaciones de metrología exigentes. Su excepcional paralelismo (tolerancia ≤2 μm) entre la superficie superior y el plano de referencia garantiza resultados fiables.

Características principales
  • Diseñado con precisión con especificaciones de Grado 0 (Grado II)
  • Planitud del plano de referencia: ≤ 1 μm
  • Rugosidad de la superficie de trabajo: Ra ≤ 0,025 μm
  • Construido con acero para rodamientos GCr15 duradero
  • Calidad óptica clara para mediciones precisas
  • Rugosidad del plano de referencia: Ra ≤ 0,05 μm
24 Prisma lateral para experimentos ópticos con una precisión de 0,3 segundos de arco 24 Prisma lateral para experimentos ópticos con una precisión de 0,3 segundos de arco
Especificaciones técnicas
Parámetro Especificación
Diámetro exterior φ80-φ150 mm
Incertidumbre de medición del ángulo de trabajo Grado 0 (Grado II): ≤ 0,3 segundos de arco
Dureza HRC 62-65
Desviación del ángulo de trabajo Grado 0 (Grado II): ≤ ±1 segundo de arco
Planitud de la superficie de trabajo Grado 0 (Grado II): ≤ 0,03 μm
Perpendicularidad de la superficie de trabajo al plano de referencia Grado 0 (Grado II): ≤ ±10 segundos de arco
Acabado de la superficie Pulido
Paralelismo entre la superficie superior y el plano de referencia ≤2 μm
Área de trabajo efectiva Área circular con S ≥ φ15 mm (o cuadrado de 15 mm × 15 mm, o equivalente a D15 mm)
Aplicación Experimentos ópticos
Aplicaciones

Este prisma de precisión es ideal para metrología, astronomía, calibración de instrumentos ópticos, procesos de fabricación, laboratorios de investigación y entornos educativos. Su superficie pulida garantiza una distorsión mínima de la luz para experimentos ópticos y tareas de alineación que requieren alta precisión.

Soporte y servicios

Nuestro soporte técnico incluye asistencia para la resolución de problemas, actualizaciones de software, información de garantía y capacitación sobre el producto. La asistencia de expertos está disponible para todas las consultas relacionadas con el producto.

Embalaje y envío

Cada prisma se empaqueta de forma segura en cajas de cartón resistentes. Los pedidos se procesan en un plazo de 1 a 2 días hábiles con servicios de envío confiables para garantizar una entrega segura.

Preguntas frecuentes
P: ¿Cuál es la cantidad mínima de pedido?
R: La cantidad mínima de pedido es de 1 unidad.
P: ¿Qué métodos de pago se aceptan?
R: Aceptamos pagos L/C y T/T.
P: ¿Cuál es su capacidad de producción?
R: Podemos suministrar 500 unidades por mes.
P: ¿Cuál es el tiempo de entrega?
R: El tiempo de entrega estándar es de 10 días.
P: ¿Cómo se empaqueta el producto?
R: Cada prisma se empaqueta en cajas protectoras.
