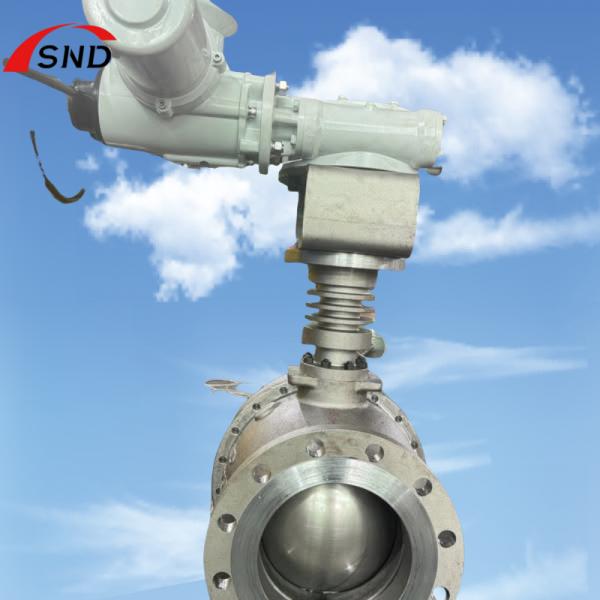

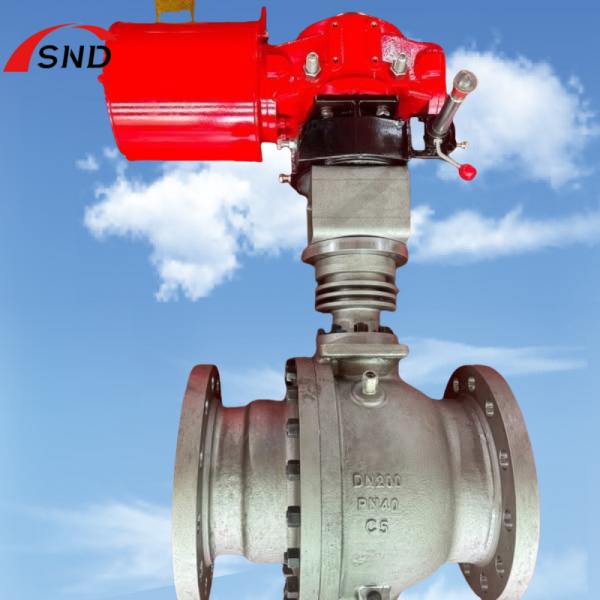

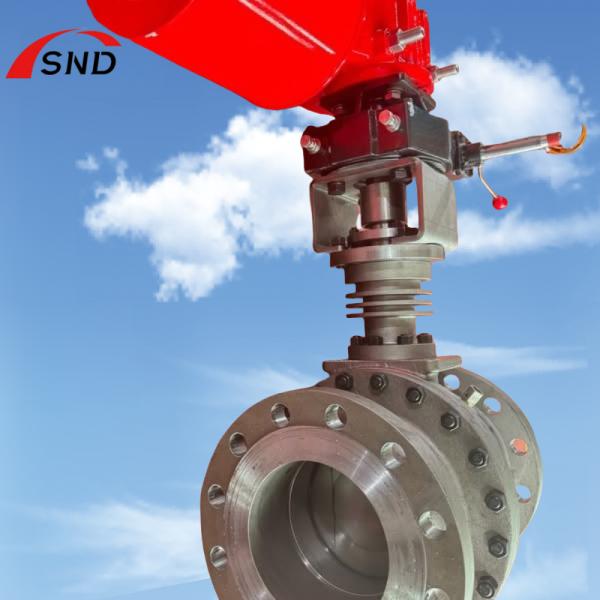

El material de la válvula eléctrica de bolas WC6 DN250 PN25 Control remoto de automatización

Resumen del producto

Las válvulas eléctricas de bola son un tipo común de válvula que controla el flujo de medios a través de la rotación de una bola.En comparación con las válvulas manuales de bolas, es más conveniente y eficiente de operar. Es adecuado para sistemas de tuberías que requieren ajustes frecuentes o control remoto.químico, y el poder.

Características de las válvulas de bolas

Una válvula de bola eléctrica se compone principalmente de un actuador eléctrico y una válvula de bola.

Su principio de funcionamiento es el siguiente:

Funcionamiento del actuador eléctrico

El actuador eléctrico es un componente clave para el control automatizado de una válvula de bola eléctrica.

Recepción de una señal de control:Cuando un sistema de control (como un sistema de control distribuido (DCS) o un controlador lógico programable (PLC)) emite una señal de comando de apertura o cierre de la válvula (que puede ser una señal de corriente como 4-20mA), una señal de voltaje como 0-10V, o una señal digital), el circuito de control dentro del actuador eléctrico recibe la señal.

Funcionamiento del motor: El circuito de control procesa y convierte la señal, impulsando al motor a comenzar a funcionar.

Reducción del engranaje: Un engranaje de reducción (como una caja de cambios) convierte la alta velocidad y el torque bajo del motor en una salida de torque de baja velocidad y alto torque para satisfacer los requisitos de torque para la apertura y cierre de la válvula.

Cómo funciona una válvula de bolas

Durante el proceso de apertura, el eje de salida del actuador eléctrico gira el tallo de la válvula de bola,que a su vez gira la bolaCuando la bola gira hasta que su orificio se alinea con el eje de la tubería, el medio (como gas o líquido) puede fluir suavemente a través de la válvula.permitiendo un flujo normal en la tubería.

Cuando la válvula necesita cerrarse, el actuador eléctrico invierte el tallo de la válvula, girando la bola 90 grados.impidiendo el flujo del medioLa válvula está cerrada, bloqueando el flujo del medio en la tubería.

Mecanismo de retroalimentación de la posición

Las válvulas eléctricas de bolas suelen estar equipadas con un dispositivo de retroalimentación de posición, como un potenciómetro o un sensor de efecto Hall.el dispositivo de retroalimentación de posición supervisa la posición de rotación de la bola en tiempo real y proporciona retroalimentación al sistema de control sobre la apertura real de la válvulaEsto permite al sistema de control controlar el estado de la válvula en todo momento, lo que permite un control y un seguimiento precisos.También puede detectar rápidamente el mal funcionamiento de la válvula (por ejemplo, la válvula no puede alcanzar la abertura especificada según las instrucciones)Mediante el trabajo coordinado de los actuadores eléctricos y las válvulas de bolas, las válvulas eléctricas de bolas pueden realizar un control automatizado y remoto de encendido y apagado de medios,y se utilizan ampliamente en campos industriales como el petróleo, la industria química, la energía eléctrica, el suministro de agua y el drenaje, así como algunas ocasiones civiles con altos requisitos de automatización.
