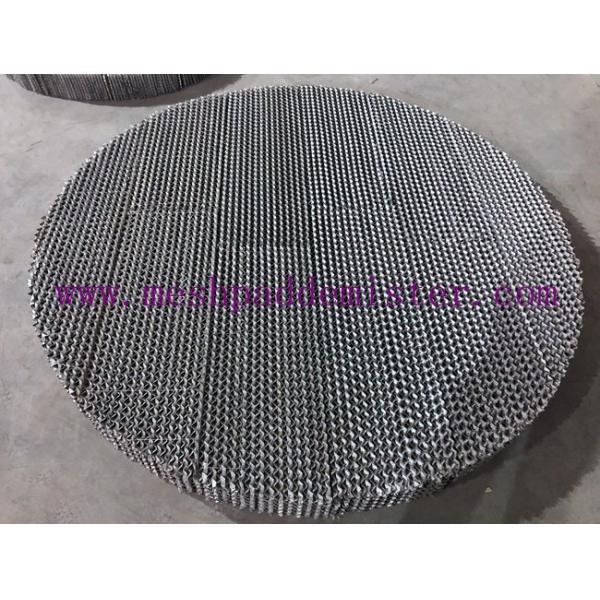

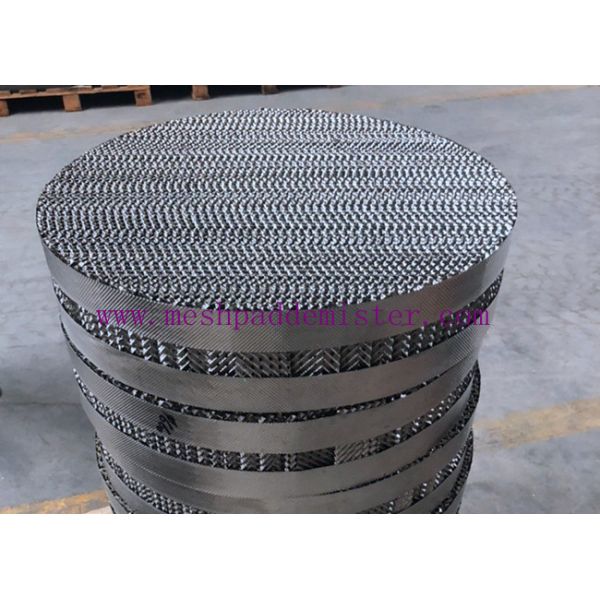

Superficie específica del embalaje de destilación de chapa metálica ondulada 3Y

1. placas de destilación de metal ondulado de embalaje de tipos populares. (por favor póngase en contacto conmigo para más tipos personalizados)

Nota: No se calcula la influencia de la velocidad de apertura en la placa

2. requisitos de fabricación de embalajes de destilación de chapa metálica corrugada

2.1 De acuerdo con los requisitos, perforar,el grano fino de laminación (o el grano de laminación equivalente a grano fino) y la corrugada de la cinta de acero inoxidable en bruto se transformarán en una cinta de corrugada de placa de orificio, y luego la placa de corrugado se cortará en pedazos de acuerdo con la longitud de cuerda diferente en la sección transversal de la placa de embalaje y los requisitos del ensamblaje de la placa de embalaje o el ensamblaje de bloques.

2.2 La placa de embalaje se compone de varias placas de cartón ondulado dispuestas verticalmente y uniformemente. El ángulo de ondulación de las dos placas de orificio adyacentes se superpone en dirección opuesta.

2.3 De acuerdo con el diseño de los equipos de la torre, la placa de embalaje puede formarse en una placa completa o en un tipo de bloque, cuya finalidad es facilitar la instalación del embalaje.Cada tamaño de bloque deberá poder entrar en la torre desde la alcantarilla para el montaje.Para las torres con un diámetro inferior a 800 mm, pueden fabricarse como una bandeja entera o en bloques.

2.4 Todo el disco de embalaje se sujetará con una correa de acero y el extremo del aro se doblará y soldará a punto para evitar la deformación del embalaje.Después de instalar el aro superior, el borde superior se cortará y se reservará para el flanqueado antes de que el embalaje se instale en la torre, y el aro se fabricará en forma de anillo de flujo antipared.el bloque de embalaje cercano a la pared de la torre se hará en forma de anillo de flujo antipared en el extremo cercano a la pared de la torreEl espacio entre las ranuras dependerá del diámetro de la bandeja y estará cerca de la pared de la torre.

2.5 Para el embalaje en bloques, se trazará un diagrama de bloques. El bloque de embalaje con el mismo tamaño y especificación del dibujo se denomina "bloque estándar",y el bloque de embalaje con otros tamaños se llama "bloque no estándar".

Hay tres métodos para construir el bloque de embalaje: clavar a través, soldadura puntual y combinación de ambos.

2.6 El embalaje de todo el disco o de los bloques de embalaje se colocará de forma uniforme y la superficie del disco será plana sin irregularidades.

3Función de las placas metálicas corrugadas en las columnas de destilación

A través del embalaje, el flujo de dos fases es convección hacia arriba y hacia abajo.El flujo de dos fases es la transferencia de masa y la transferencia de calor a través de las dos formas de superficie de la película y la fumigaciónLa transferencia de masa y la transferencia de calor de las dos fases en la columna de la placa tienen lugar en la fase mezclada gas-líquido en la superficie superior de la bandeja.en la superficie de la capa líquida del descendente y en el área de burbujas causada por los elementos de transferencia de masa.

4¿Cuáles son las condiciones necesarias para una columna de destilación de alto vacío?

1) La superficie por unidad de volumen del embalaje estructurado debe ser grande;
2) El volumen libre de la fase líquida en contacto con la fase gaseosa debe ser grande.
3) La resistencia al vapor debe ser pequeña (es decir, el área de la sección transversal de la brecha debe ser grande);
4) Resistencia química tanto a los líquidos como a los vapores;
5) La densidad debe ser pequeña;
6) El precio por unidad de superficie efectiva debe ser pequeño

Cada año fabricamos y suministramos cientos de metros cúbicos de envases metálicos estructurados en diferentes modelos.Estamos encantados de ayudarle con lo que necesita.!
