I. Composition de la cadena de producción equipo

1. Carretilla cargada hidráulica

2. Decoiler voladizo hidráulico

3. Dispositivo acuciante y de desenrollamiento de la bobina

4. Pellizco doble del rollo y máquina de corte de la placa

5. Tabla del looper del control del ojo eléctrico

6. Dispositivo de colocación izquierdo y derecho

7. Máquina que raja

8. Pedazo que recoge el dispositivo (con la función del arreglo del alambre)

9. Tabla del looper del control del ojo eléctrico

10. Dispositivo del separador y dispositivo el humedecer

11. Recoiler hidráulico

12. Descarga de la carretilla

13. Sistema hydráulico

14. Sistema eléctrico

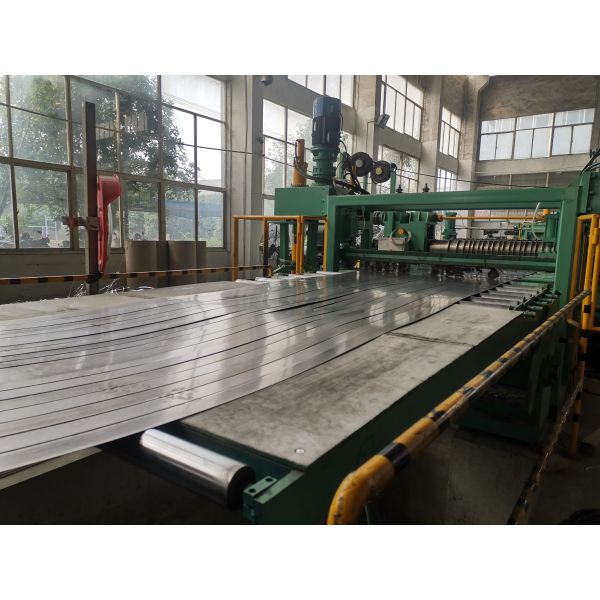

La hoja fina que raja la línea es conveniente para el grueso de la tira de la bobina (0.2~1) milímetro, (0.3-2) milímetros, (0.3-3) milímetros y (0.4-4) milímetros; mientras que la anchura de la tira es cambiable: 600m m. 1000m m, 1250m m, 1600m m, 1800m m y así sucesivamente.

II. detalló los datos técnicos para nuestro piensan rajando líneas:


MA (máquina que raja de la bobina de 0.3~3)×1600m m en Serbia
Material de bobinas: HRC, CRC, SOLDADO ENROLLADO EN EL EJÉRCITO, PPGI, Q195, Q235, Q345…
Grueso de la tira: (0.3-3) milímetros
Anchura de Max. Strip: 1600m m
identificación de la bobina: ≥Φ508mm
Bobina OD: Φ1800mm
Peso de Max. Coil: 20000Kgs
Motor de la cortadora: Motor de 75KW DC
Eje de la cortadora: Ф220 x 1650m m
Cuchillos de disco en el eje de la cortadora: ID220mm x OD330mm x 10m m, 6CrW2Si.
Separación del disco: ID85 x OD210mm x 6m m, 65Mn
El tensir proporcionado por la tira que pasaba a través de las lanas friccionales sentía de embalaje alrededor de las placas de madera.
Bloque de Recoiler: Ф508 x 1700m m
Motor de Recoiler: Motor de 90KW DC
Control eléctrico: Gabinete del conductor de Eurotherm 590 DC más los paneles de control.
Rajar velocidad: 100m/min máximo, ajustable.


III. forma de la especificación de cortadora de la bobina del metal:
