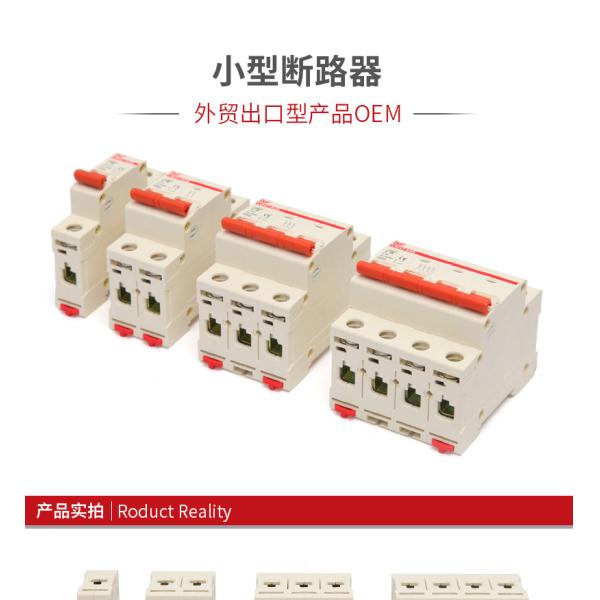

Disyuntor miniatura magnético termal superior 6~63A, 1P, 2P, 3P, 4P, conexión de la barra de distribución, 6KA, 220V IEC60898 de MCB

FG47-63N

Los disyuntores miniatura son dispositivos mecánicos de la transferencia capaces de cambiar, de conducir e interruptor-apagado la corriente en condiciones normales, y capaz de cambiar, de conducir y automáticamente interruptor-apagado la corriente bajo condiciones de circuito anormales, tales como cortocircuito.
Los disyuntores miniatura son convenientes para la protección contra sobrecarga y cortocircuito.
Método de conexión: para la CA MCBs opcional, los terminales de entrada y de salida pueden ser cambiados.

Los disyuntores miniatura son dispositivos mecánicos de la transferencia capaces de cambiar, de conducir e interruptor-apagado la corriente en condiciones normales, y capaz de cambiar, de conducir y automáticamente interruptor-apagado la corriente bajo condiciones de circuito anormales, tales como cortocircuito.
Los disyuntores miniatura son convenientes para la protección contra sobrecarga y cortocircuito.
Método de conexión: para la CA MCBs opcional, los terminales de entrada y de salida pueden ser cambiados.

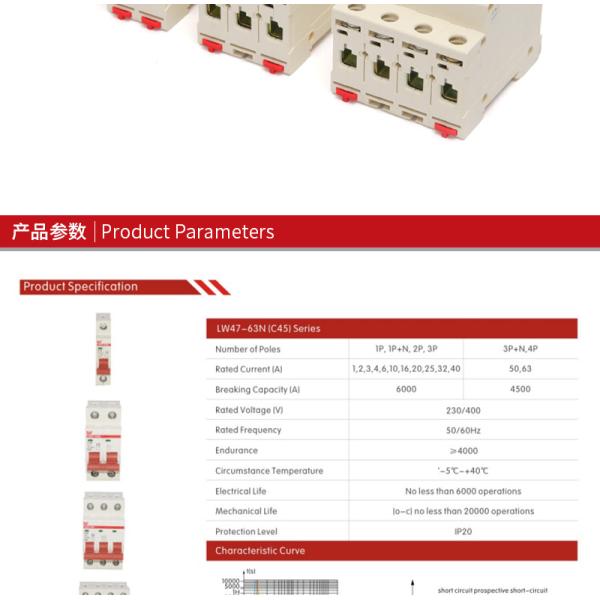

Datos técnicos
Estándar: IEC60898
No. de poste: 1P, 2P, 3P, 4P
Voltaje clasificado: CA 240/415V
Corriente clasificada (A): 1,2,3,4,6,10,13,16,20,25,32,40,50,63

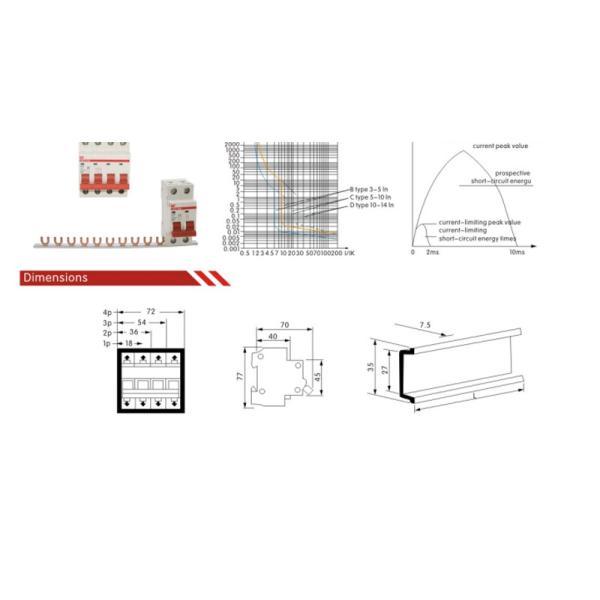

Curva que dispara: B, C, D
Capacidad clasificada del cortocircuito (Icn): 4.5KA/6kA
Frecuencia clasificada: 50/60Hz
Cortocircuito clasificado del servicio que rompe la capacidad (Icu): 6kA
Voltaje de withstand de impulso clasificado: 6.2kV
Resistencia del electro-mechanicla: Indicación de posición de 4000 contactos
Terminal de la conexión:
Terminal de tornillo
Terminal del pilar con la abrazadera
Capacidad de conexión: Conductor rígido hasta 25mm2
Esfuerzo de torsión de la cerradura: 2.0Nm
Instalación:
En el carril simétrico 35m m del estruendo
Montaje del panel

1. El aspecto hermoso del producto, operación flexible, buen contacto eléctrico, anchura de 2P es 36m m.
2. corriente clasificada: In=63A
3. voltaje clasificado: Un=AC 400V/230V
4. fractura de capacidad: vida mecánica 7.5kA/10kA: 20000veces
5. temperatura de trabajo: - 40ºC~+70ºC
6. material del recinto: Shell termoplástico/termoendurecible
