Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm
Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm
Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm
Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm
Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm
Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm
Especificaciones
Número de modelo :
LZANT-10419-A. Los demás
Lugar de origen :
China.
Cantidad mínima de pedido :
10
Condiciones de pago :
T/T
Capacidad de suministro :
5K por día
Tiempo de entrega :
15 días
Frecuencia :
3700 a 4200 MHz
¿Qué es eso? :
<2>
Ganancia máxima :
18DBi
Impedancia :
50
Descripción

UWB Antenna de panel plano al aire libre antena 3700-4200MHz 18 dBi N conector 260x260x35

1Especificación

A. Características eléctricas
Frecuencia 3700 a 4200 MHz
El S.W.R. Se trata de un0
Ganancia de la antena 18dBi
Polarización Válvulas de acoplamiento
Ancho de haz horizontal 17 a 19°
Ancho de haz vertical 15 a 19°
F/B > 31 dB
Impedancia 50 ohm
Max. potencia 50 W
B. Características del material y mecánicas
Tipo de conector Conector N
Dimensión Se trata de una muestra de las características de las máquinas de ensayo.
Material de radoma El ABS
Peso 0.97Kg
C. Medio ambiente
Temperatura de funcionamiento - 40 °C ~ + 85 °C
Temperatura de almacenamiento - 40 °C ~ + 85 °C
Operación Humedad < 95%
Velocidad nominal del viento

36.9m/s



2. Datos de ensayo del parámetro de la antena - S

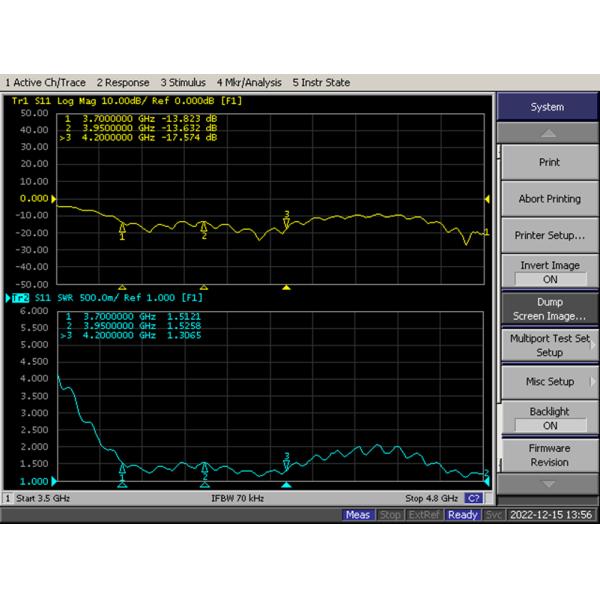

2.1 VSWR


Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm





2.2 Eficiencia total y ganancia:



Frecuencia (MHz) Ganancias (dBi)
3700 17.076
3750 17.297
3800 17.646
3850 17.63
3900 18.095
3950 18.289
4000 18.696
4050 18.517
4100 18.773
4150 18.804
4200 18.979

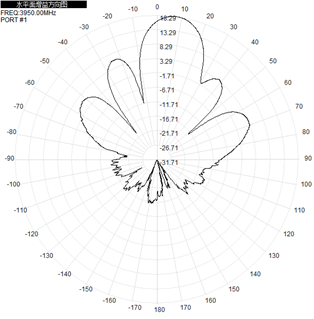

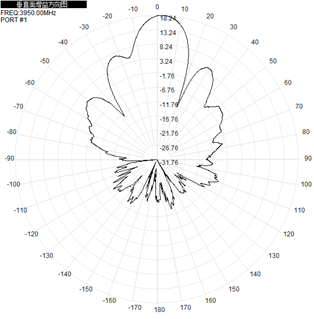

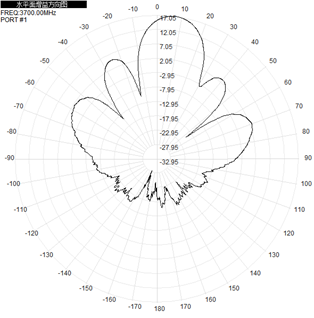

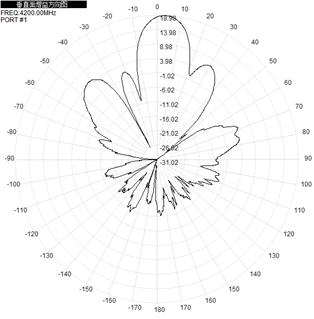

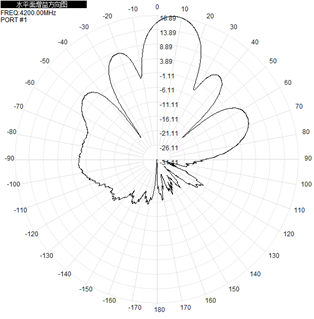

2.3 Modelo de radiación

Puerto 1 2D-horizontal 2D vertical Horizontal y vertical
3700 MHz Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm
3950 MHz Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm
4200 MHz Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm Diseño de antena Uwb Pcb para exteriores Antenna de panel plano 3700-4200MHz 18dBi N Conector 260x260x35mm
