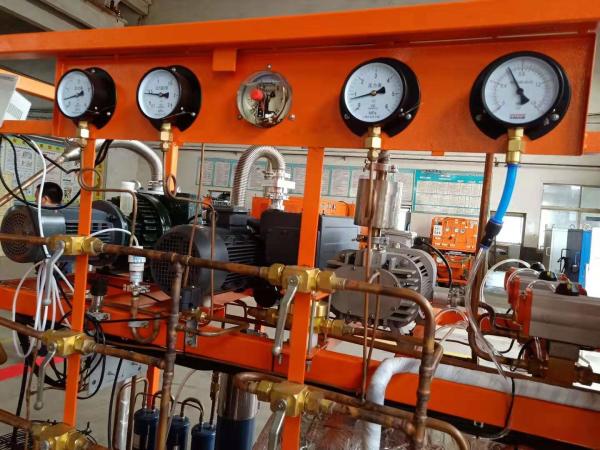

Funcionamiento manual, dispositivo de recuperación SF6 básico, tensión de trabajo trifásico 380V 50Hz

Se aplicará el procedimiento siguiente:

Principales parámetros técnicos de rendimiento
1. Parámetros de rendimiento del dispositivo
Tipo: congelado licuado, refrigerado por aire, móvil empujado a mano
Temperatura del entorno de trabajo -10 °C~40 °C
Presión inicial (MPa) 0.8
Presión final de recuperación (MPa) ≤ 0.053
Tiempo requerido para 1 m3 de volumen (h/m3) * ≤ 0.5
Presión inicial (Pa) ≤ 133
Presión final de inflación (MPa) 0.7
Tiempo requerido para un volumen de 1 m3 (h/m3) ≤ 0.2
La aspiración de 0,1 MPa a 133 Pa requiere tiempo (h/m3) * * ≤ 1.0
El vacío final (Pa) ≤ 10
Vacío mantenido a 133 Pa durante 24 horas con un valor de aumento (Pa) ≤ 400
Tasa de fuga anual ≤ 1%
Contenido de humedad de SF6 después del reciclado (PPM/V) * * * ≤ 60
Pureza del gas y contenido de aceite (PPM/G) ≤ 10
Método de almacenamiento: líquido
Presión de almacenamiento (MPa) 8
Capacidad (L) 100
Capacidad de almacenamiento de gas (kg) 100
Método de regeneración del filtro de secado: regeneración por activación del calentamiento al vacío
Fuente de alimentación sistema de tres fases de cuatro cables 3 Φ 380V 50Hz
Potencia total (kW) ≤ 10
Ruido dB (A) ≤ 75

2Parámetros de rendimiento de los componentes principales
En forma semiexplicada
Deslocamiento teórico m3/h 36
Presión máxima de escape MPa 3.5
Presión de escape admisible MPa 3.0
Compresor SF6
Presión de succión mínima permitida KPa 53
Presión máxima de succión admisible MPa 1.0
Temperatura máxima de los gases de escape 130 °C
Potencia kW 2.2
Fuente de alimentación 3 Φ 380V 50Hz
Rate de extracción L/s 15
La bomba de vacío tiene un vacío final de Pa ≤ 15
Aceite lubricante HD25 aceite de refrigeración
Potencia kW 2.2
Fuente de alimentación 3 Φ 380V 50Hz
Contenedores de la categoría 2
Presión de diseño MPa 8
Temperatura de diseño del recipiente 45 °C
Capacidad del contenedor de almacenamiento L 100
Capacidad de almacenamiento del contenedor de almacenamiento kg 100

Parámetros de transporte

Caja de madera de fumigación
Dimensiones: 1600 * 1000 * 1200
Peso bruto: 650 kg
