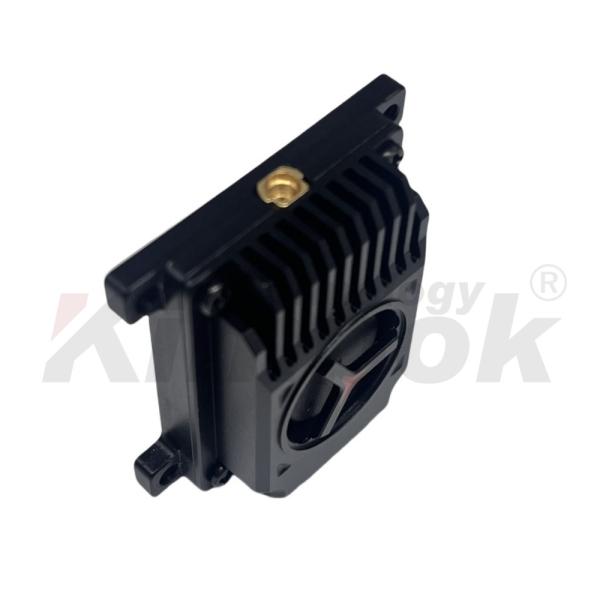

Transmisor de video UAV de 3.3G 4W de largo alcance para piezas de RC, módulo VTX de 3.3Ghz

I. Especificaciones

1. 3.3GHz 16 CH:3170MHz-3470MHz

2. Potencia máxima: 4W (25mW/2000mW/4000mW, ajustable)

3. Voltaje de entrada: CC 7V-36V, compatible con entrada de batería 2-8S

4. Conector de antena: Orificio interno hembra SMA

5. Audio inteligente: IRC Tramp

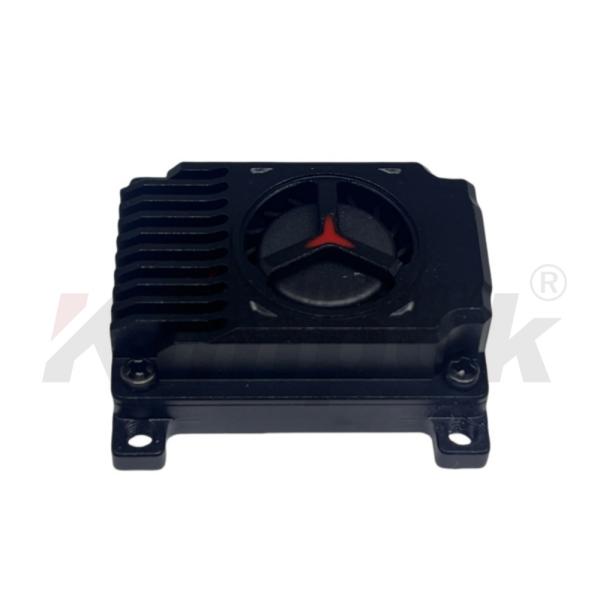

6. Método de disipación de calor: aleación de aluminio carcasa, disipador de calor y ventilador

7. Espaciamiento de agujeros: 20mm*20mm/ø2mm

8. Dimensión: 53mm*28.85mm*16mm

9. Peso: 25.85g

II. Función Introducción

1. Indicador de canal: LED rojo

2. Banda indicador: LED azul

3. Indicador de encendido: LED verde

4. Botón de cambio de banda y canal

5. Botón de cambio de potencia

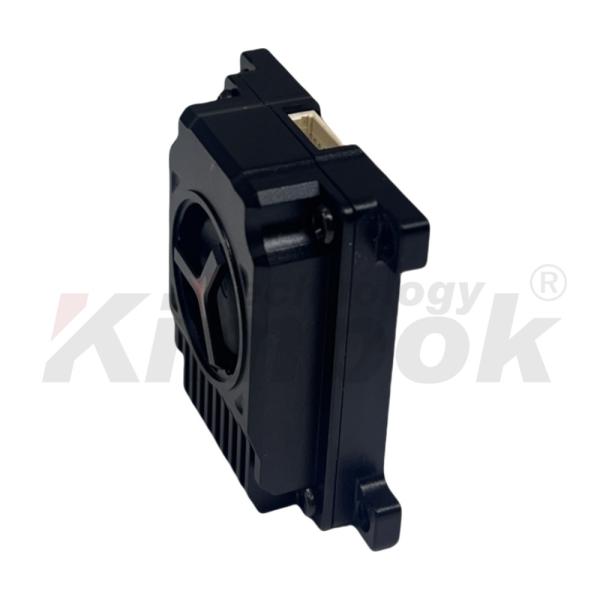

6. Conector de alimentación 1.0 6P

7. Orificio interno hembra SMA

III.Control Método e indicador LED

1. El botón 4 se utiliza para cambiar de banda y canal; cada vez que se presiona el botón 4 durante un corto período de tiempo para cambiar al siguiente canal, el LED rojo 1 parpadeará, 1.2.3.4.5.6.7.8 en secuencia. La operación puede ser cíclica; consulte el siguiente diagrama para obtener más detalles

!

2. Mantenga presionado el botón 4 para cambiar las bandas de frecuencia. Mantenga presionado durante 5 segundos y el LED azul correspondiente parpadeará, indicando los grupos de frecuencia A y B en secuencia. Esta operación se puede repetir; consulte la figura a continuación para obtener más detalles.

3. El botón 5 es el botón de ajuste de potencia. Cada pulsación corta cambia la potencia en un nivel, alternando entre 25mW, 2000mW y 4000mW. El LED verde es la luz indicadora de encendido, con los siguientes estados como se muestra en la figura a continuación: 25mW parpadea una vez, 2000mW parpadea dos veces y 4000mW parpadea tres veces. Mantener presionado el botón durante 3 segundos entra en modo pit, con la luz verde encendida. Consulte la figura a continuación para obtener más detalles.

VI. Tabla de frecuencias
