Con el uso de la ingeniería de construcción de Ring For del resbalón del tamaño 50m m del agujero

A través de los anillos colectores agujereados se adapta idealmente para los usos donde se requiere las señales y la necesidad del poder de ser transferido en un espacio compacto y un agujero directo de pasar el eje o la otra alimentación a través. La serie de ECN utiliza un diseño modular que permita flexibilidad sin precedente en cuanto a tamaño del paquete, a cuenta del circuito, y a la mezcla de circuitos del poder y de la señal. La serie de ECN utiliza la tecnología avanzada del cepillo del paquete de CENO para aumentar grandemente vida de servicio y para optimizar estabilidad de la transmisión.

Características
◆El transmitir del poder y de la señal de la ayuda
◆Integre la diversa señal
◆Fricción baja
◆Alta confiabilidad, larga vida, fácil instalar

Usos
◆Equipo de la automatización
◆Simulador industrial del movimiento
◆Equipo del paquete

Opcional
◆Número de circuito
◆Grado actual
◆Grado de la protección del IP
◆Tipo de la señal


Especificación

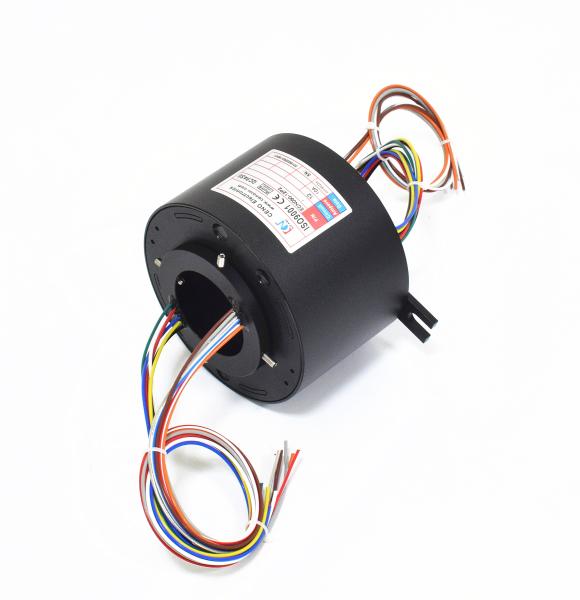

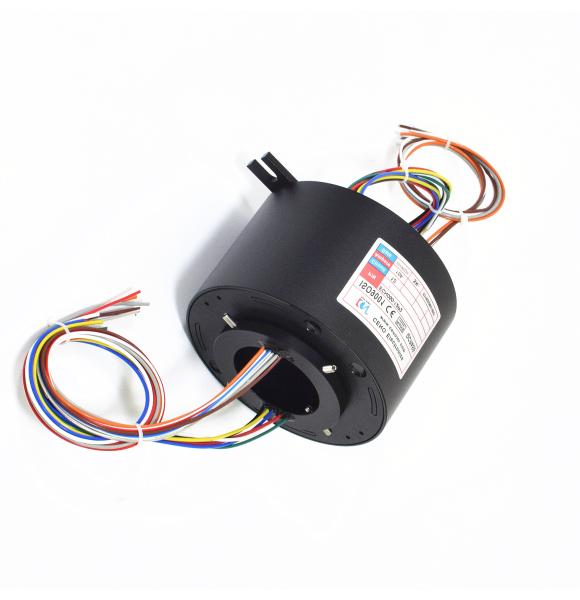

ECN050-12P2        Especificación		Imagen
Actual	12*10A
Con tamaño agujereado	Ø50mm
Grado de la protección	IP54
Velocidad de trabajo	0~300rpm
Material del contacto	Metal precioso
Voltaje de clasificación	380VAC
Tamaño del alambre de ventaja	300m m
Vivienda del material	Aleación de aluminio

Dibujo de esquema



Q: ¿Usted ofrece diseño híbrido con la combinación eléctrica del canal y del canal del líquido o del aire?
Sí, el aire de CENO/la unión rotatoria flúida y el anillo colectando eléctrico se pueden integrar juntos en una solución completa. La solución puede para el líquido, el poder, la señal, y la transferencia de datos. Ofrecemos las asambleas estándar y las soluciones de encargo para cumplir sus requisitos exactos. Recepción para consultarnos con sus demandas.

Q: ¿Cómo montamos el anillo colectando hueco del eje en nuestra maquinaria?

Manera hueco del montaje del eje
1) la posición el anillo colectando en la ubicación deseada y aprieta igualmente ambos tornillos de presión al eje en cada extremo de la unión. Esfuerzo de torsión a 25 libras/pulgada.
2) ruta el cableado y hacer las conexiones necesarias. No permita que el cableado restrinja la rotación libre del anillo colectando.
3) posición un tornillo o un pasador (no suministrado) en el antirotación cuadro.

Manera del montaje del reborde
1) alinea los agujeros de montaje en el reborde con el montaje de la base e instalar lavadoras planas y el hilo que forman los tornillos (NO SUMINISTRADOS) para el plástico. Apriete con seguridad los tornillos.
2) ruta el cableado y hacer las conexiones necesarias. No permita que el cableado restrinja la rotación libre del anillo colectando.
3) posición un tornillo o un pasador (no suministrado) en el antirotación cuadro.

Ventaja de CENO

El miembro en dirigir al equipo tiene más de 10 años de experiencia en el campo del anillo colectando. Los operadores trabajan en el procedimiento crítico todo son calificados por el entrenamiento interno.

Por qué elija CENO

CENO es una tecnológico compañía en el campo del anillo colectando que dedica la investigación y desarrollo, la fabricación y ventas. Hemos avanzado los instrumentos del equipo y de la prueba de la alta precisión para asegurar calidad de los productos y funcionamiento confiable. El área de la instalación cubre 3000 metros cuadrados y localizada en China.

Honor

ISO9001, CE, RoHS, UL, a prueba de explosiones

El servicio CENO proporciona

Solución offerring para el sistema de la rotación 360°.

Producción total y modificada para requisitos particulares.

24 horas, servicio del consultor 7days.

Consúltenos con sus pedidos cualquier sistema de la rotación 360°. Le proporcionaremos un servicio de la parada oportuno respondemos sus investigaciones.
