El resbalón conductor Ring With Through Bore de la precisión 25.4m m se podía aplicar a cualquier dispositivo

CENO a través de los anillos colectores del agujero que nombramos ECN012/ECN025/ECN038/ECN050 pues el principio para el tamaño del agujero es 12.7mm/25.4mm/38.1mm/50m m, diverso tamaño con diverso modelo. este ECN025-04P1-25S modelo, tiene agujero interno 25.4m m con 4 números de circuito y la señal de 25 canales. Poder y señal de la ayuda que transmiten al mismo tiempo con la rotación 360°continuous.

Características

◆El transmitir del poder y de la señal de la ayuda
◆Integre la diversa señal
◆Alta confiabilidad, larga vida, fácil instalar

Usos
◆Equipo de la automatización
◆Equipo de la batería de litio


Opcional
◆Número de circuito
◆Grado actual
◆Grado de la protección del IP
◆Tipo de la señal

Especificación

ECN025-04P1-25S         Especificación		Imagen
Actual	4*5A, 25*signal
Identificación	Ø25.4mm
Grado de la protección	IP54
Velocidad de trabajo	0~300rpm
Material del contacto	Metal precioso
Voltaje de clasificación	380VAC
Resistencia de aislamiento	500MΩ@300VDC (poder) 100MΩ@300VDC (señal)
Fuerza dieléctrica	≥ 500VAC@50Hz (poder) ≥ 300VAC@50Hz (señal)

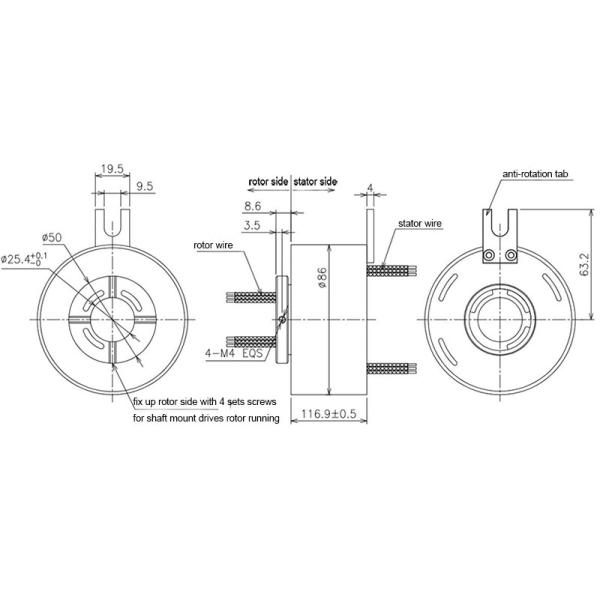

Dibujo de esquema


Q: ¿Usted ofrece diseño híbrido con la combinación eléctrica del canal y del canal del líquido o del aire?
Sí, el aire de CENO/la unión rotatoria flúida y el anillo colectando eléctrico se pueden integrar juntos en una solución completa. La solución puede para el líquido, el poder, la señal, y la transferencia de datos. Ofrecemos las asambleas estándar y las soluciones de encargo para cumplir sus requisitos exactos. Recepción para consultarnos con sus demandas.

Q: ¿Cómo montamos el anillo colectando hueco del eje en nuestra maquinaria?

Manera hueco del montaje del eje
1) la posición el anillo colectando en la ubicación deseada y aprieta igualmente ambos tornillos de presión al eje en cada extremo de la unión. Esfuerzo de torsión a 25 libras/pulgada.
2) ruta el cableado y hacer las conexiones necesarias. No permita que el cableado restrinja la rotación libre del anillo colectando.
3) posición un tornillo o un pasador (no suministrado) en el antirotación cuadro.

Manera del montaje del reborde
1) alinea los agujeros de montaje en el reborde con el montaje de la base e instalar lavadoras planas y el hilo que forman los tornillos (NO SUMINISTRADOS) para el plástico. Apriete con seguridad los tornillos.
2) ruta el cableado y hacer las conexiones necesarias. No permita que el cableado restrinja la rotación libre del anillo colectando.
3) posición un tornillo o un pasador (no suministrado) en el antirotación cuadro.

Ventaja de CENO

El miembro en dirigir al equipo tiene más de 10 años de experiencia en el campo del anillo colectando. Los operadores trabajan en el procedimiento crítico todo son calificados por el entrenamiento interno.

Por qué elija CENO

CENO es una tecnológico compañía en el campo del anillo colectando que dedica la investigación y desarrollo, la fabricación y ventas. Hemos avanzado los instrumentos del equipo y de la prueba de la alta precisión para asegurar calidad de los productos y funcionamiento confiable. El área de la instalación cubre 3000 metros cuadrados y localizada en China.

Honor

ISO9001, CE, RoHS, UL, a prueba de explosiones

El servicio CENO proporciona

Solución offerring para el sistema de la rotación 360°.

Producción total y modificada para requisitos particulares.

24 horas, servicio del consultor 7days.

Consúltenos con sus pedidos cualquier sistema de la rotación 360°. Le proporcionaremos un servicio de la parada oportuno respondemos sus investigaciones.
