Conexión Ethernet

Las normas:

Las condiciones de los sistemas de transmisión

IEEE 802.3u Ethernet rápido

El número de datos que se deben utilizar es el número de datos que se deben utilizar.

Control de flujo completo duplex IEEE 802.3x

IEEE 802.3az Ethernet eficiente desde el punto de vista energético

El IEEE 802.3bt Potencia de 4 pares a través de Ethernet

IEEE 802.3at Potencia sobre Ethernet más PSE

IEEE 802.3af Potencia sobre Ethernet Plus

Adelante&El filtroel Tasa:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Buffer de paquetes:

2 Mbits

Duración del paquete:

10 Kbytes

Cuadro de direcciones MAC:

4K

Tejido de cambio:

14 Gbps/sin bloqueo

Propiedad de intercambio

ancho de banda de plano de fondo: 14 Gbps;

Tasa de reenvío de paquetes: 14.88Mpps

Conector:

4 puertos con función de inyector PoE+ 802.3at (puertos 1 a 4)

Cables de red

En pareja retorcida:

　10BASE-T: UTP de dos pares de la categoría 3,4,5, hasta 100 m

　100BASE-TX: UTP de dos pares Cat. 5, hasta 100m

　1000BASE-T: STP Cat 5 de 4 pares hasta 100 m

Cables de fibra óptica

　1000BASE-SX: ¿Qué es esto?

　　50/125Mm o 62,5/125Mm cable de fibra de fibra multimodo, hasta 220/550m/2km.

　1000BASE-LX: ¿Qué está pasando?

　　9/125Mm cable monomodo, que proporciona una larga distancia de 2/10/20/40/80/120 km (dependiendo del módulo SFP)

　100BASE-FX: ¿ Qué está pasando?

　　50/125Mm o 62,5/125Mm cable de fibra óptica multimodo de hasta 2 km (dependiendo del módulo SFP)

　　9/125Mm cable monomodo para 20/40/60/120 km (variará según el módulo SFP)

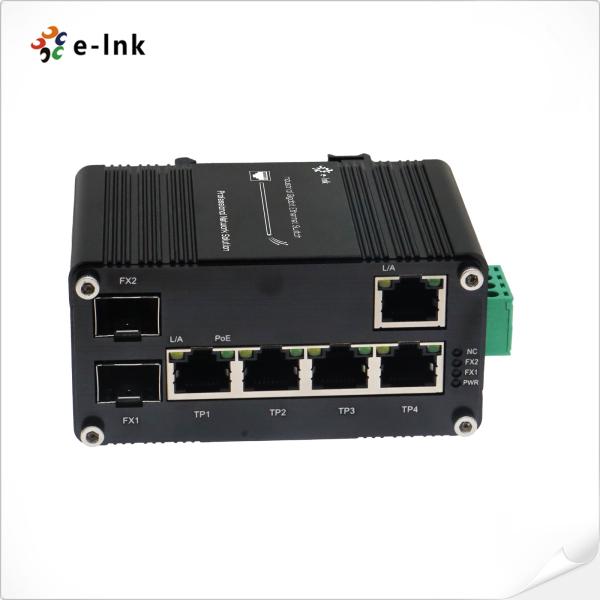

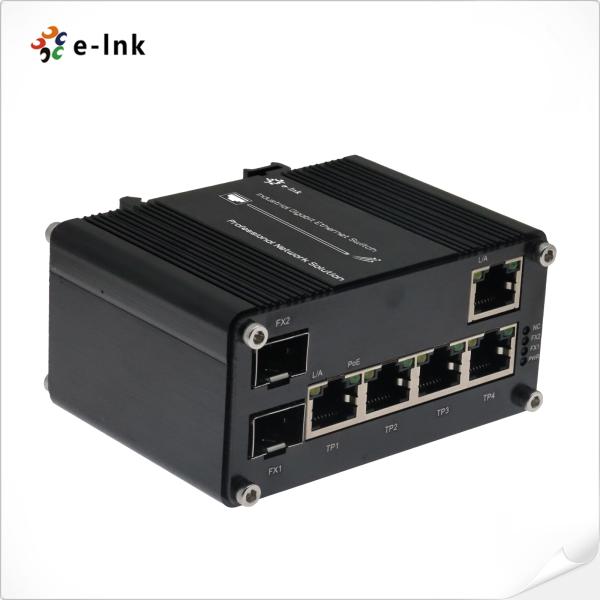

Interfaz

Conector:

5 x RJ45 (4 puertos 802.3 en salida PoE)

Puerto óptico:

2 x SFP 1000Base-X o 100Base-FX(Detección automática)

PoE (poder por Ethernet)

Estándar:

El IEEE802.3En el caso deEn el/bt

Puerto:

RJ45

Asignación del pin de alimentación:

Pareja 1 Duración final: 1/2 ((-), 3/6 ((+)

Pareja 2 En el medio del tramo: 4/5 (((+), 7/8 ((-)

802.3bt/PoH: 1/2 ((-), 3/6 ((+), 4/5 ((+), 7/8 ((-)

Presupuesto del POE:

Presupuesto de PoE de hasta 360 vatios

Medio ambiente

Temperatura de funcionamiento:

-40 °C a 80 °C (-40 °F a 176 °F)

Temperatura de almacenamiento:

-40 °C a 85 °C (-40 °F a 185 °F)

Humedad relativa:

No condensante del 5% al 95%

El número de unidades

> 200 000 horas

Eléctricos y mecánicos

Potencia de entrada:

48~Válvulas de velocidad (Bloque de la terminal)

Consumo de energía:

382 W máximo. (PoE en uso)

El valor de las emisionesNo (PoE no está en uso)

Sobrecarga de energía de entrada:

Reiniciable automáticamente

Polaridad inversa:

En el presente

Dimensiones (LxWxH):

Las demás medidas de protección:

Peso:

300 gramos

Encasillado:

Cuadro de aluminio

Opciones de montaje:

DIN-Rail

Indicadores LED:

PWR:

El poder

Los Ángeles:

Enlace/Actividad

El PoE:

Estado del PoE

F: el precioSe trata de los siguientes:

El SEstado del enlace FP de fibra
