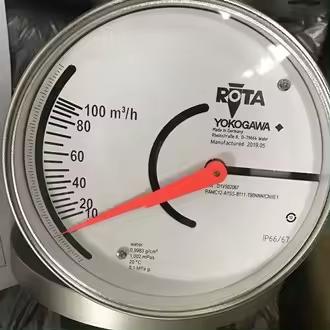

RAMC05-A1SS-72V5-T91NNN/K3/BG/KS1/A13 | Rotámetro de metal de carrera corta Yokogawa RAMC05

Rotámetro de tubo de metal Yokogawa RAMC05 – Introducción detallada

Descripción general del modelo:

El RAMC05 forma parte de la serie RAMC de caudalímetros de área variable de tubo de metal de Yokogawa, diseñados para medir los caudales de líquidos, gases y vapor en una amplia gama de aplicaciones industriales. A diferencia de los rotámetros de vidrio, el RAMC05 utiliza un tubo de medición de acero inoxidable y un flotador interno, lo que lo hace ideal para aplicaciones de alta presión, alta temperatura y corrosivas.

Principio de funcionamiento:

El RAMC05 funciona según el principio de área variable:

• A medida que el fluido entra por la parte inferior y fluye hacia arriba a través del tubo de metal cónico, levanta el flotador.
• El flotador sube hasta que la fuerza ascendente del fluido es igual a la fuerza gravitacional descendente.
• La posición del flotador es proporcional al caudal.
• Un acoplamiento magnético transmite la posición del flotador a un indicador externo (mecánico o electrónico).

Especificaciones técnicas:

Variantes / Códigos disponibles:

El RAMC05 es modular y se puede configurar como:

• RAMC05-A: Solo indicador local (no necesita alimentación externa)
• RAMC05-E: Con transmisor electrónico (4–20 mA / HART)
• RAMC05-EX: A prueba de explosiones con electrónica certificada ATEX/IECEx
• RAMC05-S: Versión sanitaria (disponible bajo pedido)

Compatibilidad típica de medios:

• Gases limpios o ligeramente contaminados (aire, nitrógeno, hidrógeno, etc.)
• Líquidos, incluidos agua, aceites, ácidos, álcalis
• Vapor (saturado o sobrecalentado, con compensación de presión)

Opciones y accesorios:

• Restrictores de flujo o dispositivos de amortiguación para flujo pulsante
• Carcasa de acero inoxidable o revestida para entornos agresivos
• Carcasas calefactadas para bajas temperaturas ambiente
• Indicadores remotos para salas de control

Aplicaciones típicas:

• Dosificación y mezcla de productos químicos
• Monitorización de aire / gas en servicios públicos
• Control del agua de refrigeración en centrales eléctricas
• Monitorización de la alimentación de la caldera
• Flujo de gas de proceso en líneas de refinería o farmacéuticas

Cumplimiento y certificaciones:

• CE, SIL2 (con la configuración adecuada)
• ATEX / IECEx Zona 1 y Zona 2
• Cumplimiento de NACE MR0175 (para gas agrio)
• PED, RoHS
