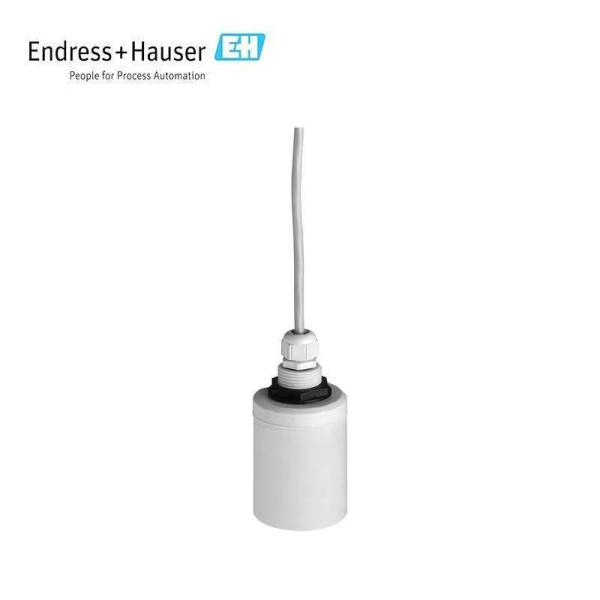

¿Qué es el Turbimax CUS71D?

El Turbimax CUS71D, de Endress+Hauser, es un sensor de interfaz ultrasónico desarrollado específicamente para la medición de inmersión e interfaz en aplicaciones como el tratamiento de aguas residuales y los procesos de purificación de agua

Aplicaciones

Los usos ideales incluyen:

• Tratamiento de Aguas Residuales: Monitoreo en clarificadores primarios, espesadores de lodos y clarificadores secundarios
• Purificación de Agua: Tanques de sedimentación después de la dosificación de floculante, monitoreo de la altura de los lodos en el proceso de lodos de contacto, sincronización de la expansión/retrolavado del medio filtrante
• Separación Química e Industrial: Separación estática, reciclaje de agua de proceso, separación de fases de producto, monitoreo de flotación


Beneficios Clave

• Confiable y Continuo: Ofrece una medición de interfaz precisa y en tiempo real para un control eficiente de válvulas y actuadores
• Seguro e Inteligente: Almacena datos de calibración y del sensor internamente (tecnología Memosens), lo que permite un fácil intercambio y mantenimiento predictivo
• Mantenimiento Minimizado: El limpiador opcional evita la acumulación de película; la limpieza automática admite una operación a largo plazo y sin mantenimiento
• Instalación Flexible: Hardware de montaje compatible para varios diseños de clarificadores y tanques
• Puesta en Marcha Simplificada: Viene con modelos de cálculo predefinidos, lo que reduce la complejidad de la configuración

Principio de Medición y Monitoreo del Sensor

• Tecnología: Un cristal piezoeléctrico en una carcasa de plástico cilíndrica emite sonar a ~650–657 kHz y un ángulo de 6°, escaneando las zonas de separación. Mide el tiempo de retorno del eco para calcular la profundidad de la interfaz
• Procesamiento de Señal: Junto con un transmisor Liquiline CM44x, enmascara zonas irrelevantes, selecciona bordes de señal, amplifica para lodos flotantes y rastrea una región de "puerta" dinámicamente para capturar la capa de separación con precisión
• Diagnóstico: Monitorea continuamente las señales acústicas para verificar su plausibilidad; los errores como lecturas inverosímiles o perturbaciones de control se marcan a través del diagnóstico del transmisor

Especificaciones Técnicas y de Instalación

Componentes del Sistema

Un sistema de medición totalmente funcional normalmente incluye:

1. Sensor ultrasónico Turbimax CUS71D
2. Transmisor multicanal Liquiline CM44x
3. Accesorios Opcionales:
• Cubierta de protección contra la intemperie (CYY101)
• Conjuntos de soporte (Flexdip CYH112 o CYA112)
• Tuberías de inmersión o tapas de protección contra salpicaduras
• Protectores de PVC para zonas de desnatado de superficie

Resumen

El Turbimax CUS71D es un sensor ultrasónico inteligente, optimizado para el mantenimiento y confiable diseñado para la medición de interfaz exigente en el tratamiento de agua y aguas residuales. Con almacenamiento digital Memosens, limpiador opcional y montaje flexible, está diseñado para una implementación a largo plazo con un mantenimiento mínimo.
