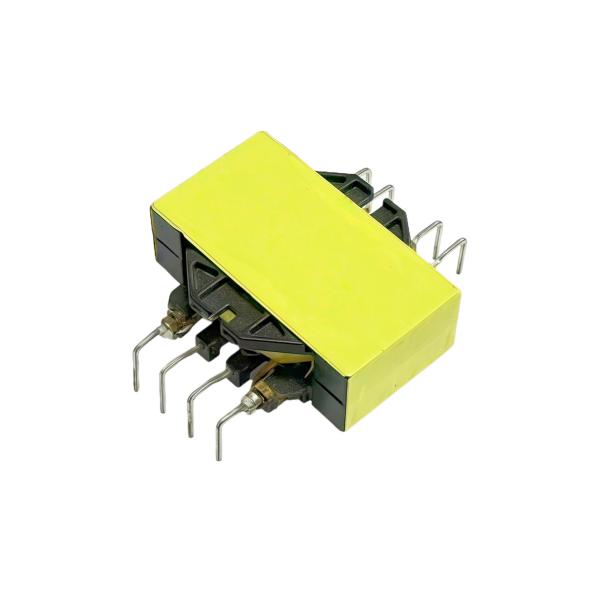

Transformador de alta frecuencia EQ40 para LED SMPS (Fuente de alimentación conmutada)

1. Descripción del producto

El transformador de alta frecuencia EQ40 es un componente crítico diseñado específicamente para fuentes de alimentación conmutadas (SMPS) para LED. Utilizando un núcleo de ferrita EQ40, opera a frecuencias elevadas para lograr una densidad de potencia superior y una pérdida de energía mínima a través del calor. Esto permite el diseño de controladores LED compactos, confiables y de bajo consumo que ofrecen un rendimiento estable, esencial para aplicaciones que van desde la iluminación comercial y los sistemas industriales hasta las matrices LED de alta luminosidad, al tiempo que reduce significativamente el tamaño general y la huella térmica de la unidad de fuente de alimentación.

1. Transmisión y conversión de energía eficientes (función de energía eléctrica del núcleo)

Reducción de pérdidas: Se utiliza un núcleo magnético de ferrita EQ40 de alta frecuencia, optimizado para frecuencias de conmutación de alta frecuencia que van desde decenas de kHz hasta cientos de kHz, con una pérdida de núcleo extremadamente baja. Al combinar múltiples devanados trenzados, como el cable Leeds, para reducir la pérdida de cobre, la eficiencia de conversión de energía se puede aumentar a más del 90% (como 90% -95%), reduciendo significativamente el desperdicio de energía y la generación de calor.

Mejora de la densidad de potencia: La alta frecuencia permite el uso de núcleos magnéticos más pequeños y menos cables de cobre para transmitir la misma potencia, reduciendo significativamente el tamaño del transformador en sí y de toda la fuente de alimentación, logrando la miniaturización y la reducción de peso de la fuente de alimentación.

2. Aislamiento de seguridad crítico (función de protección)

Aislamiento eléctrico: La estructura física de un transformador aísla completamente el lado de entrada (primario, generalmente conectado a corriente alterna de alto voltaje CA) y el lado de salida (secundario, conectado a los diodos LED). Esto asegura que los usuarios no sufran electrocución al tocar el cuerpo de la luz LED, garantizando la seguridad personal.

Supresión de interferencias: Este aislamiento puede prevenir eficazmente la transmisión de ruido de interferencia, como sobretensiones y picos en la red eléctrica de entrada, al extremo de carga LED de precisión, y también evitar que el ruido de conmutación dentro de la fuente de alimentación contamine la red eléctrica, mejorando la compatibilidad electromagnética (EMC) del sistema.

3. Conversión y adaptación de voltaje (función de coincidencia de voltaje)

Función de reducción de voltaje: Los chips LED generalmente requieren corriente continua de bajo voltaje (como 12V, 24V, 36V) para funcionar. El transformador reduce con precisión el voltaje del bus de CC de alto voltaje rectificado al nivel de voltaje seguro requerido por la carga LED a través de la relación de vueltas de las bobinas primarias y secundarias.

Conducción constante: En conjunto con el circuito posterior, proporciona una salida de corriente constante o voltaje constante para el LED, lo que garantiza un brillo estable, no afectado por las fluctuaciones de voltaje de entrada, y extiende la vida útil del LED.

4. Implementación de la función de topología de circuito (función a nivel de sistema)

Como componente central, su diseño determina la estructura de topología de la SMPS. El transformador EQ40 se usa comúnmente para:

Topología Flyback: estructura simple, bajo costo, muy adecuado para<100W fuente de alimentación del controlador LED. Los transformadores logran simultáneamente funciones de almacenamiento y transmisión de energía.

Topología Forward: Mayor eficiencia, comúnmente utilizada en sistemas de iluminación LED de mayor potencia con >100W.

2. Características de rendimiento
