Tipo cercano acoplador rápido del ISO, liberación rápida de acero inoxidable de 1 pulgada de los acoplamientos
Tipo cercano acoplador rápido del ISO, liberación rápida de acero inoxidable de 1 pulgada de los acoplamientos
Tipo cercano acoplador rápido del ISO, liberación rápida de acero inoxidable de 1 pulgada de los acoplamientos
Tipo cercano acoplador rápido del ISO, liberación rápida de acero inoxidable de 1 pulgada de los acoplamientos
Tipo cercano acoplador rápido del ISO, liberación rápida de acero inoxidable de 1 pulgada de los acoplamientos
Tipo cercano acoplador rápido del ISO, liberación rápida de acero inoxidable de 1 pulgada de los acoplamientos
Especificaciones
Número de modelo :
El punto de referencia es el punto de referencia.
Lugar del origen :
Shangai, China
MOQ :
Negociación
Condiciones de pago :
En el caso de las empresas que no cumplen con los requisitos de la presente Directiva, el importe de
Capacidad de la fuente :
5000~20000 pc/month
Plazo de expedición :
7-20 días del trabajo
Detalles de empaquetado :
Cartón
El material :
acero zincado, acero inoxidable
Presión nominal :
20.7 Mpa
Conexión :
Femenino/varón
Flujo nominal :
Se aplican las siguientes medidas:
El tipo :
Se aplican los siguientes requisitos:
Tamaño :
1/4'-1'
Válvulas :
Balón / muñeca
Intercambio :
Se trata de un vehículo de la serie PARKER 6600/HANSEN HA 15000
Descripción

Acoplamiento rápido hidráulico de acero inoxidable CB-SPM-10F (1" hembra, ISO 7241-A)

El CB-SPM-10F es un acoplamiento rápido hidráulico hembra de 1 pulgada diseñado y fabricado según la norma internacional ISO 7241-A.Construido con un cuerpo de acero inoxidable (SUS304 o SUS316) y una válvula de cierre tipo obturador, proporciona una conexión confiable y hermética en sistemas hidráulicos de alta presión.
Este modelo se utiliza ampliamente en equipos móviles, circuitos hidráulicos OEM y entornos corrosivos donde el rendimiento, la compatibilidad y la facilidad de servicio son esenciales.
¿Busca la gama completa de acoplamientos ISO 7241-A?

Características principales

Opciones de sellado Ajuste estandarizado – Intercambiable con Parker 6600, Faster ANV, Aeroquip 5600 y la serie Hansen HA.
• Diseño de válvula robusto – El mecanismo interno de la válvula de obturador proporciona un cierre automático durante la desconexión.
Opciones de sellado Resistencia a la corrosión – Acero inoxidable SUS304 o SUS316 disponible, ideal para aplicaciones exigentes.
• Tamaño de alto flujo de 1” – Maneja mayores volúmenes y niveles de presión en sistemas hidráulicos de 1”.•
Opciones de sellado – Rosca G (BSP), NPT y BSPP disponibles bajo pedido.•
Opciones de sellado – Juntas NBR estándar, con FKM (Viton) o EPDM opcionales.Construcción técnica

El CB-SPM-10F presenta un cuerpo hembra con un manguito moleteado integrado para la conexión y desconexión manual.

Internamente, una válvula de obturador con resorte asegura el cierre para evitar la pérdida de fluido y la contaminación durante el desacoplamiento.Este modelo admite presiones de trabajo de hasta 3000 PSI (según el tamaño del sistema) y es adecuado tanto para sistemas estáticos como móviles que requieren un mantenimiento rápido y un tiempo de inactividad bajo.

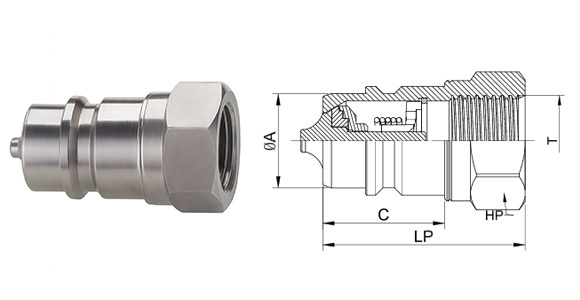

Descripción general dimensional

Hembra (Enchufe)

Tamaño del cuerpo

Tipo cercano acoplador rápido del ISO, liberación rápida de acero inoxidable de 1 pulgada de los acoplamientos
NÚMERO DE PIEZA LP Φ D HS A T 1/4"
CB- M-10F98 26 G2 NPT2 13 G 1NPT1/4 3/8"
CB- M-10F98 31.5 22*6 14 G 1NPT3/8 1/2"
CB- M-10F98 39 27*6 16 G 1NPT1/2 3/4"
CB- M-10F98 48 34*6 18 G 1NPT3/4 1"
CB- M-10F98 53 41*6 21 G 1-1/2 NPT1-1/2 1-1
/4"CB- 16M-10F98 69 50*6 25 G1-1 /4NPT1-1/4 1
-1/2 NPT1-1/2"CB- 16M-10F98 84.5 60*6 25.5 G 1-1/2 NPT1-1/22
"CB- 16M-10F98 99 75*6 26 G2 NPT2 Guía de selección de materiales y sellos


Tamaño del cuerpo

Tipo cercano acoplador rápido del ISO, liberación rápida de acero inoxidable de 1 pulgada de los acoplamientos

NÚMERO DE PIEZA LP C HP A T 1/4"
CB- P16M8"-10F98 15 19*6 13 G 1NPT1/4 3/8"
CB- P16M8M-10F98 26.5 27*6 14 G 1NPT3/8 1/2"
CB- P16M8M-10F98 26.5 27*6 16 G 1NPT1/2 3/4"
CB- P16M8M-10F98 28 34*6 18 G 1NPT3/4 1"
CB- P16M8M-10F98 35 41*6 21 G 1-1/2 NPT1-1/2 1-1
/4"CB- P16M-10F98 45 50*6 25 G1-1 /4NPT1-1/4 1
-1/2 NPT1-1/2"CB- P16M-10F98 51 60*6 25.5 G 1-1/2 NPT1-1/22
"CB- P16M-10F98 61 75*6 26 G2 NPT2 Guía de selección de materiales y sellos


SUS304

– Protección contra la corrosión rentableSUS316
– Resistencia mejorada al agua salada, productos químicos y condiciones climáticas extremasSellos:
• NBR: Aceites hidráulicos de uso general
• FKM (Viton): Altas temperaturas, fluidos sintéticos
• EPDM: Sistemas de éster de fosfato y glicol de agua
Estas combinaciones permiten a los ingenieros configurar el CB-SPM-10F para entornos específicos, como alta mar, agricultura o minería.
Tabla de compatibilidad

Modelo Carterberg

Parker Faster Aeroquip Hansen CB-SPM-10F
6600-10 ANV 10 5600-10 HA 15000-10F Asegúrese de la compatibilidad de la rosca y la configuración de sellado al reemplazar los acopladores existentes.

Aplicaciones


• Excavadoras y cargadoras de ruedas

• Accesorios forestales
• Maquinaria minera subterránea
• Unidades de potencia hidráulica
• Pulverizadores agrícolas
Este modelo es a menudo seleccionado por técnicos de mantenimiento e ingenieros OEM que necesitan un acoplador de estándar global que sea robusto, fácil de usar y compatible con todas las marcas.
Preguntas frecuentes (FAQ)

P: ¿El CB-SPM-10F es compatible con la serie Parker 6600?

R: Sí.
Coincide con las dimensiones y el rendimiento funcional, incluida la estructura de la válvula y la acción de bloqueo.P: ¿Cuál es la diferencia entre las versiones SUS304 y SUS316?
R: SUS316 proporciona una mayor resistencia a la corrosión para su uso en entornos marinos, químicos o de exposición al aire libre.
P: ¿Qué sello debo usar?
R: NBR se adapta a la mayoría de los sistemas;
use FKM para temperaturas más altas o EPDM para fluidos a base de agua.
