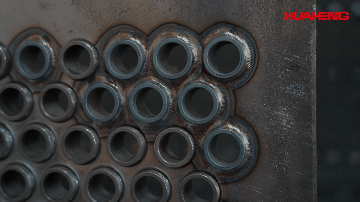

Este cabezal de soldadura está especialmente diseñado para la soldadura TIG totalmente automática de tubos/placas tubulares de agujeros profundos. Adecuado para la soldadura automática de formas especiales de placas tubulares. Puede soldar acero al carbono, acero inoxidable y otras juntas de placas tubulares en forma de juntas al ras de tubos. El diámetro del tubo soldable es Φ25 mm y Φ32 mm, y se pueden utilizar dos métodos de relleno de alambre o autofusión. Esta máquina se puede utilizar con la fuente de alimentación de soldadura controlada por programa iOrbital5000, que puede realizar con precisión la soldadura orbital TIG de agujeros profundos, con alta reproducibilidad de los resultados de soldadura y resultados de soldadura ideales. Es adecuada para la soldadura automática de formas especiales de placas tubulares en calderas, intercambiadores de calor, construcción de energía eléctrica, industria química y otras industrias.
Debido a la invisibilidad de la soldadura de agujeros profundos, se ha diseñado especialmente un dispositivo de control automático de la longitud del arco, que corrige automáticamente el voltaje del arco mediante la recopilación del principio de retroalimentación de la señal de voltaje del arco para mantener una distancia estable entre el electrodo de tungsteno y la superficie de soldadura y ajustar automáticamente la longitud del arco. La longitud del arco se puede ajustar manualmente desactivando la función de control automático de la longitud del arco;
Se adopta la función de elevación automática de la pieza de trabajo para garantizar la consistencia de la altura del electrodo de tungsteno y la pieza de trabajo durante cada soldadura;
Con funciones especiales de ocultación y revelación de la antorcha, es conveniente para la inserción y soldadura de la antorcha;
|
Diámetro del electrodo de tungsteno (mm) |
Φ2.4 |
|
Velocidad de rotación (rpm) |
0.37～7.39 |
|
Inclinación de la antorcha |
－3° |
|
Espaciamiento de ajuste de la longitud del arco (mm) |
18 |
|
Velocidad máxima de alimentación de alambre (mm/min) |
1800 |
|
Diámetro del alambre (mm) |
Φ0.8 |
|
Gas protector |
Argón |
|
Método de enfriamiento |
Enfriamiento por agua |
|
Flujo de enfriamiento (ml/min) |
≥300 |
|
Corriente nominal |
200A ciclo de trabajo 60% |
|
Peso (kg) |
13 (sin cable) |
|
Dimensiones (mm) |
780×290×310 |
