Descripción del producto:

Modelo: HQ006

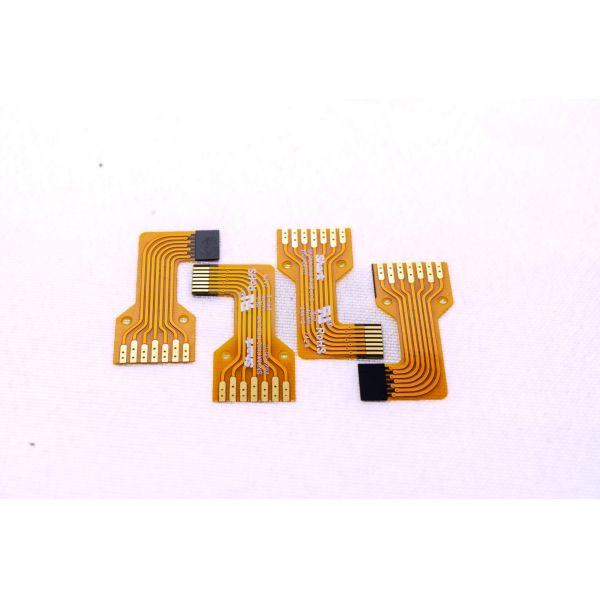

Nombre: Conectar la cinta FPC

Características:

• Construcción de película amarilla de doble cara
• Acabado chapado en oro
• Diseño de placa de doble capa de alta calidad

Especificaciones:

• Personalizable según requisitos específicos (servicios personalizados y producción de muestras disponibles)

Parámetros de diseño FPC:

1. Precisión dimensional:

• Tamaño máximo para FPC de precisión: 240 mm x 500 mm (tolerancia de hasta 250 mm x 500 mm)
• Tamaño mínimo: Sin restricción
• Placa de material en rollo: Ancho máximo 240 mm, longitud máxima 100 metros

2. Opciones de capa de placa:

• FPC de una sola capa: Ideal para aplicaciones de circuitos simples como control industrial e instrumentación electrónica.
• FPC de doble cara: Cuenta con dos capas de lámina de cobre, aumento de orificios pasantes y vías conductoras, lo que lo hace adecuado para aplicaciones avanzadas en dispositivos móviles, instrumentos automotrices y productos similares.

3. Colores de máscara de soldadura:

• Opciones disponibles: Amarillo, negro o blanco.
• Película amarilla se recomienda para la mayoría de las aplicaciones de uso general (por ejemplo, ensamblajes de cables).
• Película negra se usa comúnmente en aplicaciones de alta gama o sensibles a la luz (por ejemplo, automotriz, dispositivos móviles, pantallas LED).
• Película blanca incluye un revestimiento reflectante adicional y es ideal para productos que requieren reflexión de la luz (por ejemplo, accesorios de iluminación, equipos médicos).

4. Opciones de espesor de lámina de cobre:

• FPC de precisión:
  • Panel único: 18μm (0.5oz) o 35μm (1oz).
  • Placa de doble capa: 12μm (0.33oz), 18μm (0.5oz) o 35μm (1oz).
• FPC estándar:
  • Panel único: 18μm/25μm/35μm (1oz)/50μm.
  • Placa de doble capa: Las opciones incluyen 18-25μm, 25-25μm, 35-35μm o 35-70μm.

5. Ancho/espaciado mínimo de línea:

• Mínimo recomendado de 3mil para aplicaciones estándar para garantizar la fiabilidad y reducir las tasas de defectos.

Proceso de servicio:

1. Consultoría y soporte de diseño:

   • Con más de 16 años de experiencia en diseño, I+D y fabricación de FPC, proporcionamos soluciones a medida, dibujos de diseño detallados y soporte técnico para satisfacer sus requisitos únicos.

2. Cotización y muestreo:

   • Ofrecemos cotizaciones competitivas para muestras o pedidos al por mayor con tecnologías y materiales avanzados. Priorizamos la rentabilidad manteniendo altos estándares de calidad.

3. Capacidades de producción avanzadas:

   • Equipado con equipos de fabricación de última generación de Alemania, Japón y Taiwán.
   • Nuestra instalación de 20,000 metros cuadrados emplea a más de 800 profesionales cualificados, incluidos 50 expertos técnicos senior, lo que garantiza la eficiencia y precisión de la producción a gran escala.

4. Diseño e ingeniería integrales:

   • Proporcionamos soluciones integrales, incluida la producción de sustratos, diseño de cableado, desarrollo de principios, fabricación de moldes, parcheo, conexión y servicios de malla de acero.
   • Nuestra experiencia está validada por numerosas certificaciones internacionales y una larga experiencia en la industria.

5. Producción de muestras:

   • Especializados en la fabricación de muestras de FPC con plazos de entrega rápidos: muestras de paneles de doble cara completadas en 5-7 días.

Certificados y honores

Nota:
Todas las imágenes de los productos son representaciones auténticas de nuestras ofertas.
Como socio de confianza con más de 16 años de experiencia en la industria, nos especializamos en la entrega de soluciones FPC personalizadas de alta calidad para diversas aplicaciones en todo el mundo.
