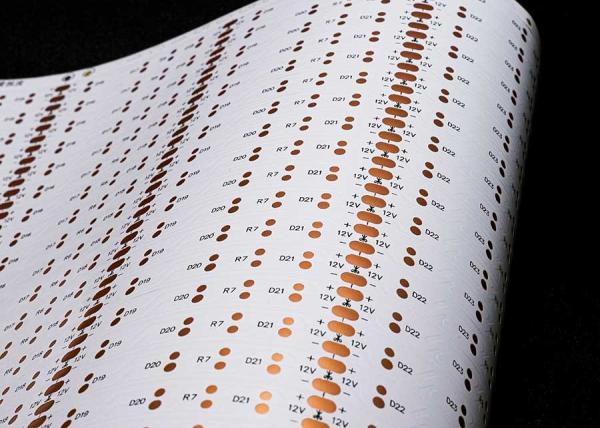

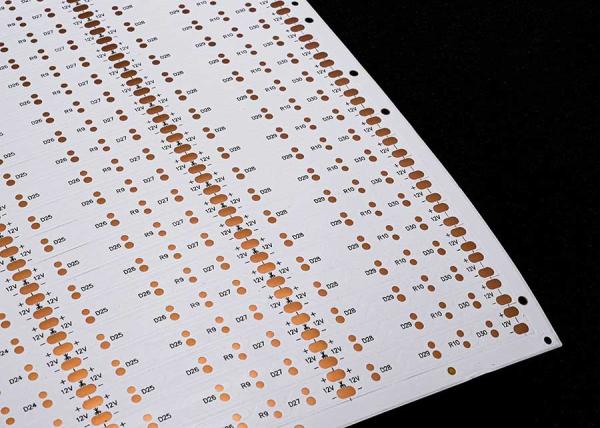

Placa de circuito LED flexible 2835 con película blanca de doble cara, placa FPCB de 12 V

Descripción del producto:

Modelo del producto:HQ35051
Nombre del producto: Placa de circuito de tira LED flexible
Características del producto: Placa de doble capa con película blanca de doble cara, carácter negro, antioxidante OSP

Especificaciones del producto:2835, 30 luces/PCS, tamaño: 8*500 mm, placa de doble cara de 12 V, película blanca FPCB

Parámetros de diseño FPC

Principales parámetros técnicos:

1. Acerca de Dimensiones:

FPC de precisión: El tamaño máximo es de 240X500 mm (límite 250X500 mm), y no hay límite para el tamaño mínimo. Placa de material en rollo: ancho máximo 240. longitud máxima 100 metros.

2. Número de capas en la placa

• La estructura de la placa de una sola capa es simple y generalmente se utiliza en control industrial, instrumentos electrónicos y otros campos con circuitos relativamente simples.
• En comparación con la FPC de una sola capa, las placas de doble cara tienen dos capas de lámina de cobre, aumentan los orificios pasantes y forman caminos conductores. Generalmente se utilizan en teléfonos móviles, instrumentos automotrices y otros productos.

3. Color de la máscara de soldadura

Los colores de la máscara de soldadura de FPC son amarillo, negro y blanco. Sugerimos usar amarillo, la película amarilla es adecuada para la gran mayoría de los productos, como varios productos de cable. La película negra se usa comúnmente en productos de alta gama o que absorben la luz, como automóviles, teléfonos móviles, pantallas LED, etc. La película blanca tiene una capa adicional de revestimiento blanco en comparación con la película amarilla, y se usa a menudo en productos que requieren reflexión, como accesorios de iluminación, pantallas LED, productos de belleza médica, etc.

4. Grosor de la lámina de cobre

• Las opciones de panel único FPC de precisión incluyen 18um (0.5oz) y 35um (1oz);
• La placa de doble capa FPC de precisión se puede seleccionar entre 12um (0.33oz), 18um (0.5oz) y 35um (1oz).
• El panel único FPC ordinario puede elegir 18um/25um/35um (1oz)/50um;
• Las placas de doble capa FPC ordinarias se pueden seleccionar entre 18-25um, 25-25um, 35-35um o 35-70um.

5. Ancho de línea/espaciado de línea mínimo

En circunstancias normales, cuanto menor sea la dificultad, mayor será la tasa de defectos, y generalmente se recomienda usar al menos 3mil.
