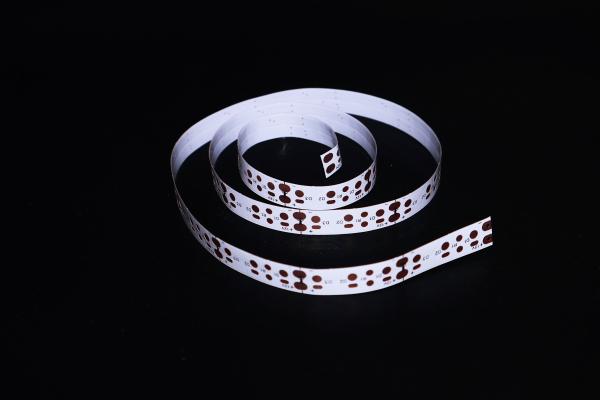

1. Descripción general del producto del FPC de tira de luz LED HQ046

2. Especificaciones técnicas y rango de personalización

2.1 Especificaciones dimensionales

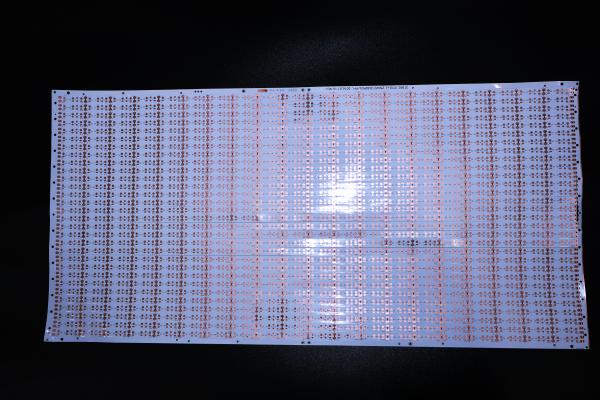

• FPC de precisión: Tamaño máximo: 240×500 mm (límite: 250×500 mm); tamaño mínimo: sin restricciones.
• FPC de material en rollo: Ancho máximo: 240 mm; longitud máxima: 100 metros.

2.2 Configuración de la capa del circuito

• FPC de una sola capa: Estructura simple, adecuada para circuitos de baja complejidad en controles industriales, instrumentos electrónicos y sistemas de iluminación básicos.
• FPC de doble capa: Capas de doble lámina de cobre con vías mejoradas para caminos conductores, ideal para productos de alta integración como dispositivos móviles, paneles de instrumentos automotrices y tiras de luces LED de gama media a alta.
• FPC multicapa: Personalizable para aplicaciones de ultra alta complejidad que requieren cableado denso y transmisión de múltiples señales.

2.3 Color y aplicación de la máscara de soldadura

• Máscara de soldadura amarilla: Opción universal para la mayoría de los productos (por ejemplo, conjuntos de cables generales) debido a su rentabilidad y compatibilidad.
• Máscara de soldadura negra: Preferida para aplicaciones de alta gama o de absorción de luz (por ejemplo, iluminación automotriz, retroiluminación de teléfonos inteligentes, pantallas LED) para reducir la reflexión de la luz y mejorar la consistencia visual.
• Máscara de soldadura blanca: Equipada con un revestimiento blanco adicional para una mayor reflectividad, adecuada para accesorios de iluminación, pantallas LED y dispositivos estéticos médicos.

2.4 Grosor de la lámina de cobre

• FPC de precisión:
  • Una sola capa: 18 μm (0,5 oz), 35 μm (1 oz)
  • Doble capa: 12 μm (0,33 oz), 18 μm (0,5 oz), 35 μm (1 oz)
• FPC estándar:
  • Una sola capa: 18 μm, 25 μm, 35 μm (1 oz), 50 μm
  • Doble capa: 18-25 μm, 25-25 μm, 35-35 μm, 35-70 μm

2.5 Ancho/espacio mínimo de línea

3. Rendimiento principal y control de calidad

3.1 Flexibilidad y resistencia a la flexión

• Se utiliza un probador de flexión profesional para evaluar cada lote de materiales.
• Todos los materiales se someten a decenas de miles de ciclos de flexión antes de la producción en masa, lo que garantiza la resistencia a la falla por fatiga en escenarios de aplicación dinámica (por ejemplo, iluminación plegable, superficies curvas).

3.2 Capacidades de fabricación

• Área de fábrica: Aproximadamente 20.000 metros cuadrados
• Fuerza laboral: Más de 800 empleados, incluidos 50 especialistas técnicos senior
• Líneas de producción: Especializadas tanto en la aceleración de muestras como en la fabricación por lotes

4. Proceso de servicio de personalización

4.1 Consulta y soporte técnico

• Diseño de soluciones personalizadas
• Optimización de dibujos
• Soporte para el desarrollo de nuevos productos
• Consulta técnica profesional

4.2 Cotización

• Procesos técnicos estandarizados
• Aprovisionamiento de materiales de alta calidad
• Gestión eficiente de la producción

4.3 Diseño e integración

• Producción de sustratos
• Cableado de circuitos y diseño esquemático
• Desarrollo de moldes
• SMT (Tecnología de montaje superficial) y montaje de orificios pasantes
• Fabricación de mallas de acero
  Todos los procesos cumplen con las certificaciones internacionales para garantizar la fiabilidad.

4.4 Fabricación de muestras

5. Certificaciones y notas

• Certificaciones: La línea de productos posee múltiples certificaciones de sistemas internacionales (detalles disponibles a pedido), lo que garantiza el cumplimiento de los estándares globales de la industria.
• Descargo de responsabilidad de la imagen: Todas las imágenes de productos en la plataforma oficial son auténticas. Pueden ocurrir variaciones menores de color debido a la iluminación, los ángulos de disparo o las diferencias de resolución de la pantalla.
• Actualización continua: Nuestros productos FPC se someten a actualizaciones y mejoras anuales para alinearse con los requisitos tecnológicos emergentes.
